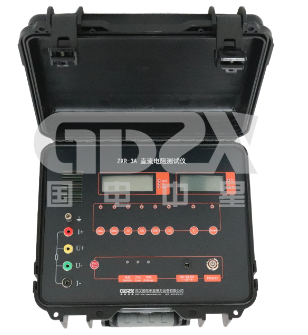

直流电阻测试仪使用不同电源的测量方法

本直流电阻测试仪为测试提供的电源的两种：AC220V /DC12V。在强电磁场干扰的情况下，建议使用直流电源测试，此状态下测试的数值稳定，抗工频干扰能力强。

直流电源测试：

闭合电源开关，电源指示灯亮，按下“启停”键，即可选择相应电阻档位开关进行测试。测试完毕后，按下“启停键，“放电”指示灯亮(若被试品储存电量较小，则“放电指示灯不亮)，放电后，“放电”指示灯熄灭，再转换测试夹进行再次测试。

交流电源测试：

接上交流 AC220V电源，相应指示灯 (“充电”指示灯或者“充满”指示灯)亮，闭合电源开关，电源指示灯亮，按下“启停”键，即可选择相应电阻档位开关进行测试。测试完毕后，按下“启停”键，“放电”指示灯亮(若被试品储存电量较小，则“放电”指示灯不亮)，放电后，“放电”指示灯熄灭，再转换测试夹，进行再次测试。

充电：

接上交流AC220V电源，此时“充电”指示灯亮，表示正在对仪器内的充电电池进行充电工作。若仪器内的可充电电池电量较足，则“充满”指示灯亮。
       直流电阻测试仪在使用交流电源测试的同时也在对机内电池进行充电。(仪器设计了充电保扩电路，不会有过充现象产生)

3、测量

按说明书接线图接好测试线后，闭合电源开关，电源指示灯亮，按下“启停”键，此时表头显示“E0000”。根据被测值的大小选定电阻档位量程，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值，读值时请注意所选量程上的单位 (mΩ/Ω/kΩ)。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈将其短路，以免电磁干扰。

4、放电

测试完毕后可直接关断总电源。如果测试感性试品，关断电源后不可马上拆线操作，应让直流电阻测试仪有续放电过程。一般放电至少20秒，否则电感的反电动势可能危及人身安全。
