频响法绕组变形测试仪的测试原理

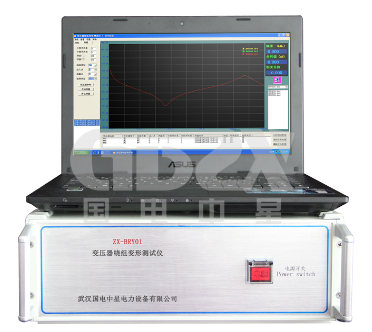

ZX-BRT01变压器绕组变形测试仪是一种用来检测电力变压器绕组变形的设备。它的测试原理主要基于频率特性和等效电路理论。

该测试仪通过在不同频率下施加交流电压信号，测量绕组的阻抗响应，并将其与未变形时的基准响应进行比较。根据频响曲线的变化，可以判断绕组的变形情况。

具体测试过程如下：

1. 先建立一个基准频响曲线：在设定的频率范围内，通过正弦信号源向待测试的绕组施加一系列频率递增的交流电压信号。同时，采集并记录绕组上相应频率下的电流与电压数据。

2. 重复步骤1，但这次是对待测试绕组进行测量：施加相同的频率递增的交流电压信号，并采集测得的电流与电压数据。

3. 将待测试绕组测量得到的电流与电压数据与基准数据进行比较：通过比较两组数据可以得到待测试绕组在不同频率下的阻抗响应。如果绕组发生变形，频响曲线将会有所相应的变化。根据变化的模式和程度，可以判断绕组的具体变形情况。

频响法绕组变形测试仪利用了电子技术与等效电路理论的方法，通过测量绕组的阻抗响应来检测变形情况，从而提供绕组变形的定量分析。该原理使得频响法绕组变形测试仪成为一种有效的电气设备状态评估工具。
