SMG3000三相相位伏安表的三种测量接线方式

发布时间:2018-07-07 浏览数:190

        在前面的章节中,大家了解了SGM200双钳口相位伏安表基本介绍,下面,国电中星为大家介绍SMG3000三相相位伏安表的三种测量接线方式。

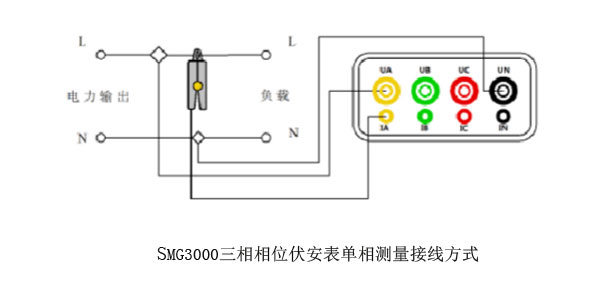

一、单相测量接线方式

        进行单相电测量时,需将火线与SMG3000三相相位伏安表的UA相连接,零线接到UN相。电流钳传感器钳到火线上接入IA插孔。

接线方式如图:

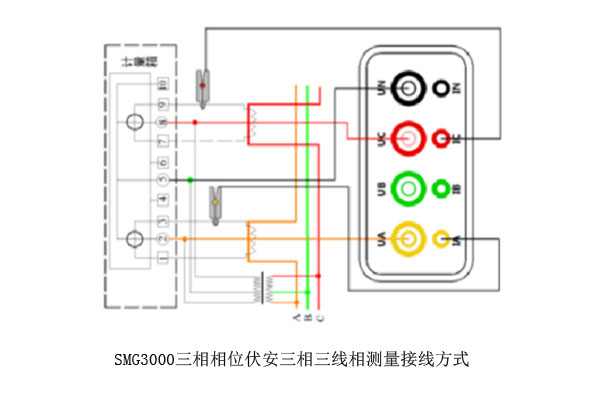

二、三相三线接线方法

        1、连接电压线:使用黄、红、黑三组专用电压测试线,按照黄色线接UA插孔、黑色线接UN插孔、红色线接UC插孔的规则将一端依次插入SMG3000三相相位伏安表的UA、UC、UN相插孔,另一端分别接入被测线路的A、B、C相。

        2、连接电流线:将IA、IC钳插入SMG3000三相相位伏安表的IA、IC插孔中,再将另一端分别卡入被测电流回路。
接线方法如图:

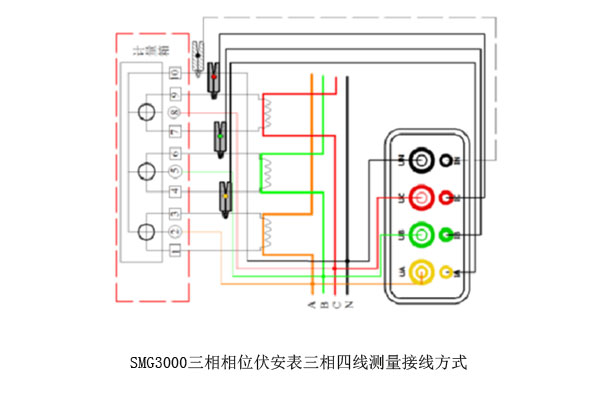

三、三相四线接线方式

        1、连接电压线:使用黄、绿、红、黑四组专用电压测试线,按照黄色线接UA插孔、绿色线接UB插孔、黑色线接UN插孔、红色线接UC插孔的规则,将一端依次插入SMG3000三相相位伏安表的UA、UB、UC、UN相插孔中,另一端再接入被测线路的A相、B相、C相、零线。

        2、连接电流线:将IA、IB、IC钳表插入SMG3000三相相位伏安表IA、IB、IC插孔中,再将另一端分别卡入被测电流回路。
接线方法如图:


        以上就是SMG3000三相相位伏安表接线方式的介绍,SMG3000三相相位伏安表是进行三相电参数测量的一种仪器,可以完成三相的电压、电流、相角、频率、功率因数等电参数的高精度测量,在用电单位检查计费系统中应用十分广泛。更多相关信息,尽在国电中星。
