继电保护测试仪的基本介绍

发布时间:2018-07-12 浏览数:213

        继电保护测试仪保证电力系统安全可靠运行的一种重要测试工具,是充分使用现代新型的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。继电保护测试仪厂家国电中星为大家介绍继电保护测试仪的基本情况。


一、简介

        继电保护测试仪是一种新型智能化测试仪器,以前的工具主要是用调压器和移相器组合而成,体积笨重,精度不高,已不能满足现代微机继电保护的校验工作。国电中星继电保护测试仪采用高速高性能数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放,自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。运算速度快,传输频带宽,对基波可产生每周波360点的高密度拟合正弦波,为目前同类输出方式中的较高水平。

二、原理

        继电保护测试仪分为主回路和辅回路两个回路:

1、主回路采用大旋钮调节,辅回路采用小旋钮调节;

2、主回路通过面板上“输出选择”按键开关控制其输出的各种量,并且每切换一种输出的同时,仪器上的数字电压/电流表可自动监视其输出值,辅回路通过输出开关控制直接调节输出,测量可外附万用表测量。

三、功能

1、继电保护测试仪可测试各种交直流、电流、电压、中间、自保持, 信号等多种单个继电器及整组继电保护屏,可测试各种继电器的吸合电压(电流)值,释放电压(电流)值,各种触头(常开、常闭、转换、延时)的吸合时间和断开时间,均自动测试三次并储存数,并自动计算三次均值的返回系数且打印, 可重复显示及打印测试结果。

2、可方便地测试重合闸继电器的各项参数。

3、附有测频、测相功能,可测量电流,电压的频率(显示一个周期的时间,即周期)及二个信号之间的相位差(时间)。

4、设有两个独立的通道,均与本机其它输出绝缘,可方便地测量带电接点,满足继电器的在线测试,接线简单,安全。

5、采用了精密的计时基准(10微秒)及长达100小时的计数器 ,所以可单独作为精密毫秒计取代传统的秒表。

四、产品特点

1、嵌入式主机,配备大规模可编程逻辑器件(CPLD)

2、单机12路D/A同时输出

3、高精度线性功放,同时输出6相电压及6相电流

4、大屏幕LCD,接口完整,主机一体化单机箱结构

5、辅助直流源(选配)

6、智能型自我保护

7、接点丰富、软件功能强大

8、 铁路专用特殊设计

9、分相差动试验菜单

五、应用

        随着计算机技术、微电子技术、电力电子技术的飞速发展,应用技术成果不断推出新型高性能继电保护测试装置是技术进步的必然趋势。如今,继电保护测试仪已广泛运用于线路保护、主变差动保护、励磁控制等各个领域,变电站综合自动化已成为主流。

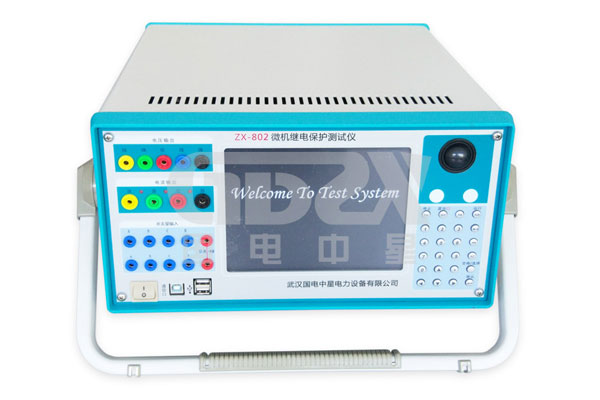

        国电中星是继电保护测试仪生产厂家,畅销的型号有:ZX-702微机继电保护测试仪、ZX-802微机继电保护测试仪、ZX-1200微机继电保护测试仪、ZX-1600微机继电保护测试仪、ZX-6000光数字继电保护测试仪等,欢迎广大用户选购。
