交直流大电流发生器的基本介绍

        交直流大电流发生器在大电流场所中进行电气调试的必需设备，也是工矿企业进行升流或温升试验的电流源设备，应用十分广泛。下面国电中星将为大家详细介绍交直流大电流发生器。

一、简介

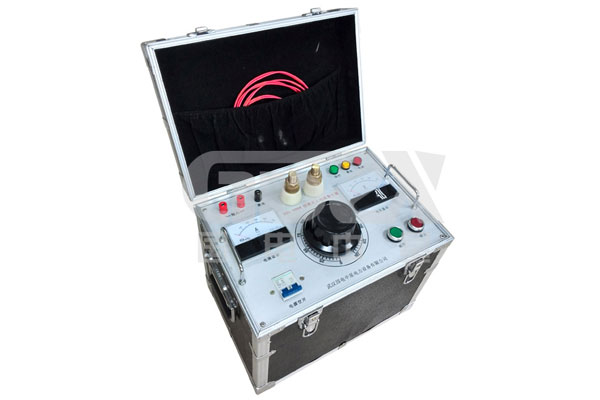

        交直流大电流发生器由操作台及升流器两部分构成，具有输出电流无极调整、电流上升平稳、负荷变化范围大、工作可靠、操作简便安全等特点，是各行各业在电气调试中需要大电流场所的必需设备，可作为工矿企业进行升流或温升试验的电流源设备。如配有互感器，能方便地读取试验电流值。

二、特点

1、大电流发生器是采用节能型高导磁升流器，重量轻，带载能力强

2、大电流发生器为真有效值0.5级数字表指示。

3、配数字式电秒表，可满足时间测量。

4、具有输出功率大、抗过载能力强、读数清晰、移动灵活等特点，

5、适用于电力系统技术人员检验电流互感器、保护装置及二次回路电流试验之用。

三、用途

        大电流发生器用于在大电流场所中的电气调试，也可作为工矿企业进行升流或温升试验的电流源设备。

四、应用范围

        大电流发生器应用于发电厂、变配电站、电器制造厂及科研、试验室等单位，属于短时或断续工作制，它具有体积小、重量轻、性能好，等特点。适用于频率50HZ开关、电流互感器和其它电器设备的电流负载试验及升温试验。

五、技术参数

1. 输入 交流50Hz , 220V。

2.可平衡的输出0—用户所需要 交直流大电流；可平滑平稳连续可调，精度高于0.5级；输出电流是标准正弦波

3.输出电流方式：真有效值连续可调

4.输出波形：标准正弦波

5.输出开口电压：≥6V

6.电流稳定度： 0.2%。

7.电流波形失真 THD 1% 设计标准远远高于国标<<GB14048.2-14>>.

8.保护设置 过流、过压

9.绝缘耐压 1800/AC 1MIN，绝缘等级：B级

10.可测被测元件的电流动作时间。并可同步记录锁定动作时间。常开、常闭触点自动判别。测时范围：0.001S---9999.999 S,精度;0. 001S(选配项).

11.设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定，读数直观快捷。而高精度的传感器的应用，则有效的保证了测试数据的准确性。整机测试单元包括：高精度毫秒计、真有效值电流表、电流传感器（进口件）、调压器、大功率升流器（进口材料）、微电脑控制器，打印功能（备选功能）等部分。

12.工作环境 -10℃-----60℃

13.重量：12-15 KG

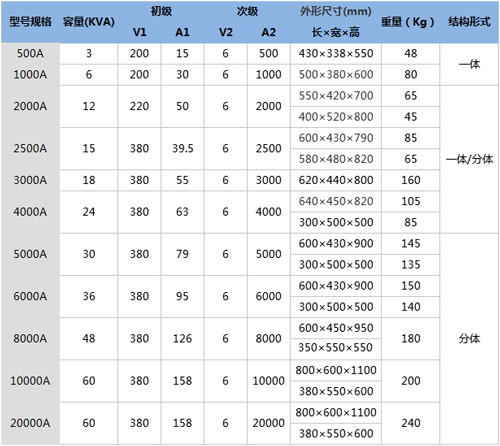

        国电中星专业高压试验设备，产品多，型号全，其中大电流发生器型号规格及技术参数如下：
