电压互感器tanδ及电容量测量操作方法

发布时间:2024-05-16 浏览数:17

tanδ及电容量测量

测试方法(试验接线)

220kV 电容式电压互感器的高压电容器 C1 一般会分节,对于其中各独立电容器C1上节,宜采用正接线测量,测量电压为10kV。对于C1下节连同中压电容器C2,应采用自激法,测量电压一般不应超过 2kV。如果电容式电压互感器下节带有中压测试抽头,则优先采用利用测试抽头的正接线方法,即:测量C1下节时从电容器高压侧一次加压,从测试抽头取信号,而X 端子及N端子(有时称J或8)应悬空,介质损耗仪用正接线测量方式测量电压 10kV;

测量中压电容器 C2时从测试抽头加压,从N端(有时称J或8)取信号,而电容器高压侧应悬空、X端子应悬空介质损耗仪用正接线测量方式,测量电压不应高于C2在正常工作时的电压。


试验步骤

测量并记录环境温度和湿度。

按照试验接线图连接试验线路,应注意测试高压线的对地绝缘问题。

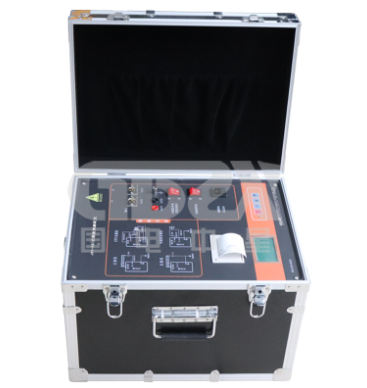

按照各介质损耗测试仪操作说明进行试验。

试验结果判断依据(或方法)

10kV 下的 tanδ值不大于下列数值:

油纸绝缘:0.5%

膜纸复合绝缘:0.2%

每节电容值偏差不大于额定值的士2%。

安全措施及注意事项

试验中应注意高压测试线对地及试验人员保持足够的绝缘距离。

变更试验接线前应对被测回路充分放电。当 tans值不符合要求时,可在额定电压下复测,复测值;

如符合 10kV 下的要求,可继续投运。

YDR 的分压电容器及型号中标有 OW、OY 的耦合电容器为油纸绝缘;TYD、WVB、WVL的分压电容器及型号中标有 OWF 的耦合电容器为膜纸绝缘。

试验后应恢复试验中改变的互感器内部接线。
