GIS设备试验前的准备及主回路电阻测量

发布时间:2024-05-24 浏览数:2

试验前的准备:

确认产品装配完成,并且装配质量检查合格。

开关各气室充入技术文件规定压力的SF6气体。

注意:断路器产品,必须充入额定压力的SF6气体。在没有充入SF6气体的状态下不允许进行操作,否则会对断路器造成重大损伤。(对于GIS产品中的隔离开关或接地开关,某些产品允许在不充气状态下进行操作,所以一定要按产品技术文件规定执行)。

认真审阅产品二次原理图及技术规范,确认产品控制回路及电机回路的电源性质及要求值。并对试验设备和产品间的控制、测量电缆的连接状态进行确认,避免接线错误,造成短路或元件烧损。

确认被测开关机构防动销去除,机构处于解锁状态。


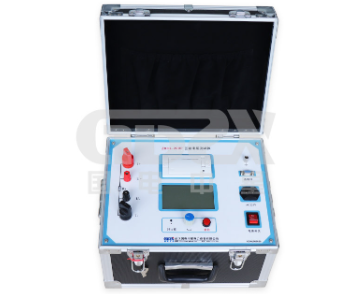

主回路电阻测量

试验方法:

直流压降法试验电流及技术要求:标准要求取50A到额定电流之间的任一方便值。依据工厂设计文件《主回路电阻测量方案》的要求,闭合待测回路上的断路器、隔离开关和接地开关,去除接地开关端子上的接地板,在每一测试区间施加直流电流,测试结果不超过设计计算值的1.1倍。

试验中应注意的问题:

试验可以在SF6气体中或空气中进行,不允许在真空状态下进行。

电流注入点一般在接地开关端子处,应避免与2、电压测量点重合。

对于双母线设备,在测量时要注意开关状态,避免出现分流现象,影响测量结果的准确性。

械特性试验

各开关元件的特性要求在工厂技术文件中有具体规定,下图是断路器的合、分闸特性行程曲线。可以得到以下特性值;

合闸时间:从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。

合闸不同期:开关合闸时各极间或同一极各断口间的触头接触瞬间的最大时间差异。

合闸速度:开关合过程中,动触头的运动速度。V合=行程/Tc在图4中,可以得到分闸时间、分闸速度及分闸不同期。读图方法与合闸行程曲线相同。
