精密电流互感器的应用有哪些？

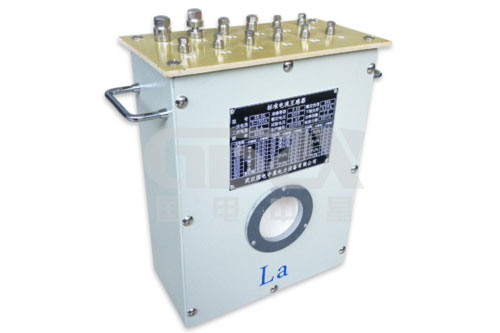

       国电中星电力设备有限公司专业生产电力测试设备、电力计量设备等，本文要说的精密电流互感器也是国电中星生产的设备之一，下面一起了解一下精密电流互感器有哪些应用。

一、交流电流的测量

        设备是否运行在额定电流值，设置电流测量装置是必要的技术措施。有关规定 40KW 以上的设备，必须装设电流表进行监控。 交流电流的测量有直接测量和经电流互感器扩大测量的方式。 直接测量就是将适当的电 流表串接电流回路上。而下图所示电路均为经电流互感器接入式测量。

1、采用一台电流互感器 电流互感器测量三相平衡线路中的电流，如图1。电流互感器选择的是以电流表量程依据，而电流表的量程则是根据负载电流的实际值 应占电流表总量程的 2/3 至满度值之间。比如一台设备额定电流为 100A，则选择满度值为 150A 的电流表。此时电流互感器的互感比则应选 150/5A，电流表也相应选比值为 150/5A 的电流表。读数时则以表指 电流表也相应选比值为读数时则以表指示值直读。

2、采用二台电流互感器，接成不完全星形，用以测量三相平衡或不平衡线路中的三相电流，如图2。

3、采用三台电流互感器 接成完全星形接法，用以测量三相平衡或不平衡线路中的三相电流，如图3。

二、交流电度的测量

为了扩大交流电度表的量程，工厂最常用的是采用电流互感器的方法来扩大量程。

图（1）是采用单相电度表加电流互感器的测量方法。可用于测量三相平衡或单相电度计量。

图（2）是采用二元件三相三线有功电度表，加二个电流互感器的测量方法。可用于测量三相平衡或不平衡线路中的电度计量。

图（3）是采用三相四线有功电度表，加三个电流互感器的测量方法。可测量三相 平衡或不平衡线路中的电度计量。

三、电力拖动线路中的保护

        电力拖动线路中的保护、大功率电动机中的过载保护，往往由于电流大，而无法购到相应的热继电器，在这样的 情况下，一般采用加装电流互感器 电流互感器的方法来解决。其实质是将大电流变换成小电流用 5A 以内的热继电器足可满足过载保护的要求。

图a：电流互感器用于大功率自耦降压启动，电动机中的过载保护。

图b：电流互感器用于大功率频敏变阻器启动，电动机中的过载保护。

图c：电流互感器用于大功率星-角降压启动，电动机中的过载保护。
