钳形接地电阻测试仪的接线方法

发布时间:2018-08-10 浏览数:160

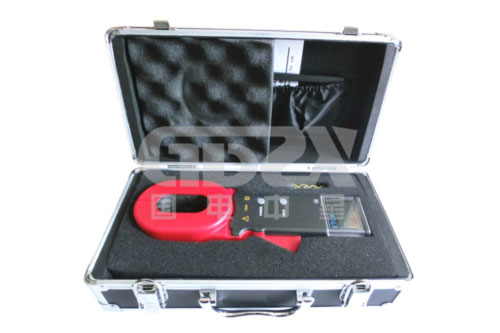

        钳形接地电阻测试仪如何接线?国电中星为你详细陈述。选钳形接地电阻测试仪,就选电力测试设备厂家——国电中星。


一、钳形接地电阻测试仪多点接地系统

        对多点接地系统(例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等),它们通过架空地线(通信电缆的屏蔽层)连接,组成了接地系统。如图1。当用钳表测量时,其等效电路如下:


其中:R1为预测的接地电阻。

R0为所有其它杆塔的接地电阻并联后的等效电阻。

虽然,从严格的接地理论来说,由于有所谓的“互电阻”的存在,R0并不是通常的电工学意义上的并联值(它会比电工学意义上的并联值稍大),但是,由于每一个杆塔的接地半球比起杆塔之间的距离要小得多,而且毕竟接地点数量很大,R0要比R1小得多。因此,可以从工程角度有理由地假设R0=0。这样,我们所测的电阻就应该是R1了。

多次不同环境、不同场合下与传统方法进行对比试验,证明上述假设是完全合理的。

二、钳形接地电阻测试仪有限点接地系统

        这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连;再如某些建筑物的接地也不是一个独立的接地网,而是几个接地体通过导线彼此连接。

        在这种情况下,如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由,我们忽略互电阻的影响,将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。从原理上来说,除了忽略互电阻以外,这种方法不存在忽略R0所带来的测量误差。

        但是,用户需要注意的是:您的接地系统中,有几个彼此相连接的接地体,就必须测量出同样个数的测试值供程序解算,不能多或少。而程序也是输出同样个数的接地电阻值。

三、钳形接地电阻测试仪单点接地系统

从测试原理来说,ETCR系列钳表只能测量回路电阻,对单点接地是测不出来的。但是,用户完全可以利用一根测试线及接地系统附近的接地极,人为地制造一个回路进行测试。下面国电中星介绍二种用钳表测量单点接地的方法,此方法可应用于传统的电压-电流法无法测试的场合。

1、二点法

如图2,在被测接地体RA附近找一个独立的接地较好的接地体RB(例如临近的自来水管、建筑物等)。将RA和RB用一根测试线连接起来。


由于钳表所测的阻值是两个接地电阻和测试线阻值的串联值。

RT=RA+RB+RL

    其中:RT为钳表所测的阻值。

RL为测试线的阻值。

将测试线头尾相连即可用钳表测出其阻值RL。

所以,如果钳表的测量值小于接地电阻的允许值,那么这两个接地体的接地电阻都是合格的。

2、钳形接地电阻测试仪三点法

如图3,在被测接地体RA附近找二个独立的接地体RB和RC。


第一步,将RA和RB用一根测试线连接起来,用钳表读得第一个数据R1。

第二步,将RB和RC连接起来,用钳表读得第二个数据R2。

第三步,将RC和RA连接起来,用钳表读得第三个数据R3。

上面三步中,每一步所测得的读数都是两个接地电阻的串联值。这样,就可以很容易地计算出每一个接地电阻值:

由于: R1=RA+RB   R2=RB+RC   R3=RC+RA

所以: RA=(R1+R3-R2)÷2

这就是接地体RA的接地电阻值。为了便于记忆上述公式,可将三个接地体看作一个三角形,则被测电阻等于邻边电阻相加减对边电阻除2。

其它两个作为参照物的接地体的接地电阻值为:

RB=R1-RA   RC=R3-RA

        国电中星是电力检测设备厂家,专业生产各种高压试验设备、变压器测试设备、电力计量设备以及电缆测试设备等,找钳形接地电阻测试仪厂家,上国电中星。选择国电中星就是选择专业。
