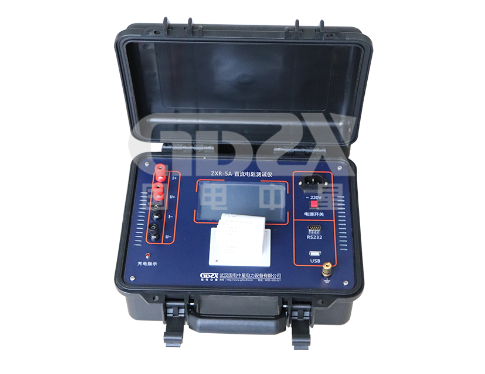

ZXR-5A直流电阻测试仪：智能化革新与高精度测量的融合

一、引言
       在电力设备检测领域，直流电阻测量作为评估变压器、互感器等关键设备绕组质量的重要技术手段，其测量精度和效率直接影响设备安全评估的可靠性。ZXR-5A直流电阻测试仪的诞生，标志着传统电阻测量技术向智能化、高精度方向迈出了重要一步。本文将深入解析该设备的技术创新及其在电力检测领域的应用价值。

二、核心技术突破

1.智能化测量系统
        搭载微处理器控制系统与5.6英寸高分辨率LCD背光显示屏，实现全中文交互界面。系统内置自适应算法，能根据被测物阻抗特性自动匹配最优测试档位（0-2000Ω六档分级），操作人员仅需执行一键启动即可完成全流程测试，彻底摆脱传统仪器复杂的人工换算过程。

2.电流源线性补偿技术
       采用动态电流补偿机制，在5A(±0.2%)大电流输出时仍能保持纹波系数＜0.1%。配合温度补偿电路，确保在0-40℃环境范围内电流输出稳定性达±0.05%/℃，从根本上解决传统恒流源受环境温度影响导致的测量漂移问题。

三、创新测量体系

1.四端Kelvin测量法
       通过独立电流输出端（C1/C2）和电压检测端（P1/P2）的物理隔离设计，成功将接触电阻影响降低至10μΩ级别。实测数据显示，在2Ω量程下系统误差可控制在±（0.1%读数+0.5mΩ），较传统双线法测量精度提升两个数量级。

2.动态过压防护系统
       集成三级防护体系：前置TVS瞬态抑制二极管（响应时间＜1ns）、中段气体放电管（通流量10kA）和后级自恢复保险装置。可抵御高达1.5kV的反电动势冲击，防护等级达到IEC61000-4-5标准规定的4级浪涌防护要求。

四、工程应用表现

1.高效测试能力
      在变压器绕组测试中，5A大电流输出使20mΩ档位测量时间缩短至3秒内完成，相较常规1A测试仪提速300%。配合快速热敏打印机（选配），可实现每分钟12组的连续测试-打印作业。

2.移动检测优势
       紧凑型结构（350×260×140mm）与轻量化设计（3kg）突破传统台式设备限制。内置14.8V/2.2Ah锂聚合物电池支持连续8小时作业，结合IP41防护等级，特别适用于变电站现场、移动检测车等复杂工况环境。

五、技术参数解析
      1.分辨率阶梯：采用非线性量程设计，在20mΩ档实现1μΩ分辨率，较行业常规产品提升10倍
      2.能效比优化：待机功耗＜1W，满负荷功耗控制29.5W，电池续航提升40%
     3.环境适应性：通过-20℃低温存储和85%RH湿热测试，满足GB/T2423标准要求

六、应用场景拓展
      除常规电力变压器检测外，该设备已成功应用于：

1.特高压换流变分接开关接触电阻检测

2.新能源领域风电变流器电感元件质检

3.轨道交通牵引变压器出厂试验

4.高压断路器接触电阻周期性监测
       ZXR-5A直流电阻测试仪通过微电子技术、智能算法与精密测量技术的深度融合，重新定义了直流电阻测量的技术标准。其0.5级精度、毫秒级响应速度及智能化操作体验，不仅提升了检测效率，更为电力设备状态评估提供了可靠的数据支撑。随着智能电网建设的推进，该设备将在设备全生命周期管理中发挥更重要的技术保障作用。
