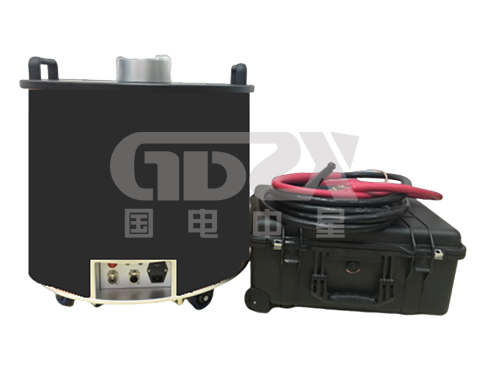

ZX-OWTS10(Z)震荡波局放测试系统深度解析

引言：高压电缆状态评估的挑战与演进
高压电力电缆作为城市电网的“生命线”，其绝缘状态评估至关重要。传统直流耐压试验虽能验证绝缘强度，却存在“破坏性”隐患，且难以发现局部放电（PD）这类早期缺陷。而常规局放检测设备往往功能单一、现场操作复杂。ZX-OWTS10(Z)电缆直流耐压及震荡波局放测试系统的出现，标志着电缆诊断技术迈入集成化、智能化、无损化的新阶段。

技术核心：震荡波原理的智慧应用
ZX-OWTS10(Z)的核心突破在于融合直流充电与震荡波局放激发技术：

1.直流充电阶段：系统对电缆施加直流高压至预设值，模拟运行过电压应力。

2.震荡波激发阶段：通过IGBT智能控制，使电缆电容与系统内部电感形成谐振回路，产生频率可调（典型值20-300Hz）的衰减震荡波电压。

关键优势：震荡波电压接近工频交流特性，能有效激发并检测电缆绝缘内部及附件连接处的潜在局部放电缺陷，克服了纯直流电压下局放信号微弱甚至被抑制的弊端，同时避免了工频试验设备的庞大与复杂。

性能飞跃：超越传统的六大核心能力
基于先进的硬件平台与智能软件分析，ZX-OWTS10(Z)展现出卓越性能：

1.高灵敏度与精准检测：

局放灵敏度 ≤ 10pC：可捕捉极其微弱的放电信号，远超IEC 60270标准对现场测试的要求（通常>100pC）。

局放测量误差 ≤ 10%：确保定量分析的可靠性。

电压峰值误差 ≤ 3%：保障试验电压的精确施加。

2.多功能电压模式与柔性测试：

支持峰值电压、相电压倍数、有效值电压三种加压模式，灵活适应不同标准和用户习惯。

各档位加压次数可编程设定，满足研究性测试或标准测试流程需求。

3.智能诊断与精准定位：

自动生成PRPD谱图：直观呈现放电的相位分布、放电量、放电次数关系，为放电类型识别提供关键依据。

AI辅助放电类型识别：后台系统深度分析放电特征谱图，智能判断放电类型（如内部放电、沿面放电、悬浮放电等）。

行波故障定位 (150kHz - 50MHz 宽频带)：利用高频局放信号传播特性，精准计算故障源位置，定位精度可达米级，大幅缩短故障查找时间。

4.自动化与效率提升：

自动测量电缆电容量 (0.05 - 4μF)：简化测试准备，结果用于优化震荡波参数。

自动测量局放起始电压(PDIV)和熄灭电压(PDEV)：科学评估电缆绝缘的局放特性。

5.强大的控制与安全：

双模通讯：有线/无线（可选）控制，提升现场操作灵活性。

双重安全保障：独立硬件紧急停机按钮 + 软件安全控制回路，确保人机安全。

6.专业报告输出：

后台系统自动分析数据，生成包含关键参数、谱图、诊断结论的标准化测试报告。

与传统方案的对比剖析

典型应用场景

1.新投运电缆的交接验收：全面评估安装质量，排查隐性缺陷。

2.在运电缆的预防性试验与状态评估：定期“体检”，识别老化与早期缺陷。

3.故障电缆的精确定位与原因分析：快速定位故障点，精准分析失效机理。

4.检修后复测：验证检修效果，确保恢复安全运行。

总结：智能化电缆诊断的新标杆
ZX-OWTS10(Z)电缆直流耐压及震荡波局放测试系统，通过创新性地融合直流充电与震荡波激发技术，成功破解了传统电缆试验中“无损检测”与“有效激发局放”的难题。其高灵敏度、精准定位、智能诊断、高度集成及安全性，为电力技术人员提供了前所未有的强大工具。它不仅提升了电缆状态评估的效率和准确性，更能提前预警潜在故障，为电网的安全、稳定、经济运行提供了坚实保障。掌握并应用好这一先进系统，是电力设备状态检修领域技术人员的必备技能。
