突破干扰藩篱，赋能精准诊断：JSY-02变频抗干扰介质损耗测试仪的技术优势与应用解析

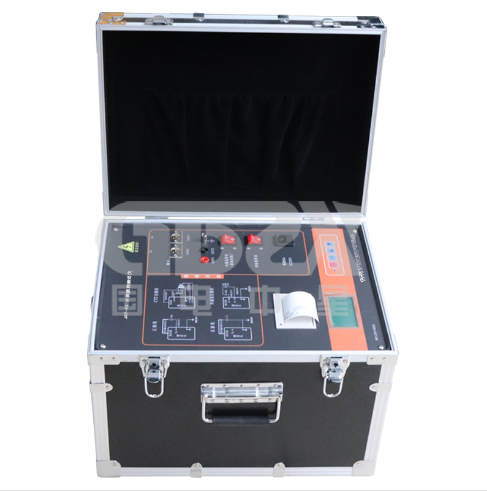

介质损耗因数（tanδ）和电容量（Cx）是评估高压电力设备（如变压器、套管、互感器、电容器、电缆等）绝缘状态的关键参数。精准测量这些参数对于预防性试验、故障诊断和设备状态评估至关重要。然而，现场强电场干扰、设备接地方式多样、测试效率与精度要求高等挑战，一直困扰着传统测试设备和方法。JSY-02介质损耗测试仪（正接法+反接法）的出现，以其变频抗干扰、全自动测量、宽范围高精度等核心特性，为技术人员提供了更强大的测试工具。本文将深入剖析JSY-02的技术特点，并与传统方法进行对比，阐述其在实际应用中的显著优势。

一、核心挑战：传统介质损耗测试的痛点

1.强电场干扰： 在运行变电站或邻近带电设备环境下进行测试，工频干扰信号会严重淹没微弱的测试信号，导致传统50Hz/60Hz单频测试仪数据失真、波动大甚至无法读数。

2.操作繁琐易错： 手动操作步骤多（如升压、读数、计算），依赖操作人员经验，容易引入人为误差，效率低下，尤其在批量测试时。

3.适应性与灵活性不足：

传统设备往往对试品接地方式（直接接地或不接地）有严格要求，需要更换复杂的接线方式或辅助设备。

测试频率单一，难以有效避开现场干扰频率或满足特殊测试需求。

对小损耗（低tanδ）或特殊电容范围（极大或极小）试品的测量精度和分辨率有限。

4.安全性与保护机制： 高压测试本身具有风险，设备缺乏完善保护（如高压短路、接地不良）可能危及人员和设备安全。

绝缘油测试不便： 单独测试绝缘油损耗通常需要专用油杯和额外接线，过程相对繁琐。

二、JSY-02的技术突破与优势解析

JSY-02针对上述痛点进行了系统性的技术创新：

1.变频抗干扰技术：核心利器

技术原理： JSY-02提供单频（45Hz, 50Hz, 55Hz, 60Hz, 65Hz） 和自动双变频异频（45/55Hz, 55/65Hz, 47.5/52.5Hz） 多种测量模式。

对比优势：

vs 传统单频工频仪： 这是最显著的飞跃。通过将测试频率偏移工频（50/60Hz）及其主要谐波，JSY-02能有效避开现场最强的干扰源。即使干扰电平高达≤3%（技术指标），仪器依然能保证测量的准确度（tgδ:±(读数*1.5%+0.06%)）。传统仪器在此环境下往往束手无策或数据不可信。

vs 固定异频仪： 提供多种频率组合，适应性更强，可根据现场干扰频谱灵活选择最优频率对，进一步提高抗干扰能力。

2.全自动测量与智能化操作：效率与精度的保障

技术原理： 内置微处理器，采用中文菜单引导操作。用户设置好参数（如电压、频率）后，仪器自动完成升压、测量、计算、显示/存储结果全过程。

对比优势：

vs 手动/半自动仪器： 极大简化操作流程，显著提高测试效率，减少人为操作失误和读数误差，尤其适合批量测试和现场快速诊断。中文菜单极大降低操作门槛。

3.宽广的测量范围与高分辨率：应对复杂试品

技术参数：

tgδ: 0.001% ~ 100% (分辨率 0.001%)

Cx (内施高压): 3pF ~ 60000pF/10kV; 60pF ~ 1µF/0.5kV

Cx (外施高压): 3pF ~ 1.5µF/10kV; 60pF ~ 30µF/0.5kV

对比优势：

vs 范围窄的仪器： JSY-02覆盖了从极小电容（如套管末屏）到极大电容（如长电缆、大容量电容器）的几乎所有常见电力设备，以及从超低损耗（新设备、优质绝缘）到高损耗（老化或受潮设备）的完整tanδ范围。其0.001%的分辨率对于监测设备绝缘的细微劣化至关重要，这是很多传统仪器难以企及的。

4.完备的正/反接线与灵活应用：

技术特点： 支持正接法（适用于一端接地的试品）和反接法（适用于两端不接地的试品）。

对比优势：

vs 单一接线方式仪器： 无需额外转换设备或复杂接线改动，一台仪器即可满足现场绝大多数设备的测试需求，通用性极强。

5.绝缘油测试便捷化：

技术特点： 明确优化了对绝缘油损耗测试的支持。

对比优势：

vs 需要专用油测试仪或复杂配置： JSY-02利用其标准测试单元（配合油杯），简化了接线和操作流程，实现了绝缘油tanδ测量的“方便、简单、准确”，方便实验室和现场油务试验。

6.多重安全保护机制：

技术特点： 具备高压短路保护和仪器接地不好保护。

对比优势：

vs 保护机制简陋的仪器： 有效防止因误操作（如测试线短路）或现场接地条件不良导致的仪器损坏或人身安全事故，提升现场测试的安全性和可靠性。

7.高输出能力与稳定电源：

技术参数： 高压输出 0.5~10kV (20档，步进500V)，容量 1500VA；电源适应 AC 220V±10%, 50±1Hz。

对比优势： 充足的功率输出确保在测试大容量试品时电压稳定，宽电源适应范围保证在不同现场供电条件下的稳定工作。

三、典型应用场景与价值

1.发电厂、变电站预防性试验： 在强电磁干扰环境下，精准测量变压器、GIS、互感器、避雷器、套管等设备的tanδ和Cx，评估绝缘老化、受潮、劣化状况。

2.高压电器设备制造车间/实验室： 用于出厂试验、型式试验和科研开发，其高精度和宽范围满足严格的质量控制和研究需求。

3.绝缘油状态诊断： 便捷地测量绝缘油的介质损耗，判断油质劣化程度。

4.故障设备诊断： 通过异常tanδ或Cx值，辅助定位设备内部绝缘缺陷。

四、JSY-02 vs 传统方法的对比总结

结论

JSY-02介质损耗测试仪通过其核心的变频抗干扰技术、全自动智能化操作、宽广精准的测量能力以及完备的安全防护和接线灵活性，有效解决了传统介质损耗测试在强干扰现场、操作效率、测量范围精度以及安全性等方面面临的诸多挑战。它不仅是一款高精度的测量仪器，更是技术人员在电力设备绝缘状态诊断工作中提升效率、保障安全、获取可靠数据的强大工具。对于需要在复杂电磁环境或对测试精度、效率有高要求的技术人员而言，JSY-02代表了当前介质损耗测试领域先进且实用的解决方案。深入理解并掌握其技术特性和优势，将极大地提升高压设备绝缘诊断工作的水平和效能。
