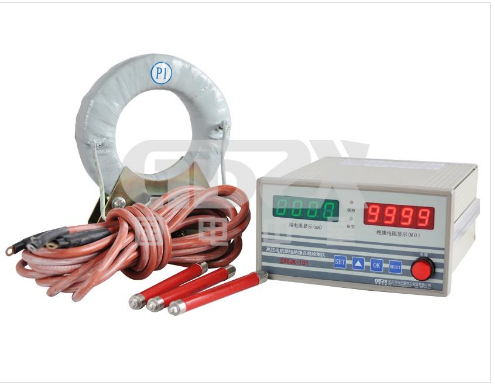

高压电机绝缘监测的革命性突破：ZXGJK-101双模态在线监测装置深度解析

在高压电机安全运行领域，绝缘状态监测堪称生命线。传统监测手段——无论是依赖人工定期摇测的兆欧表（仅限停机静态），还是功能单一的早期在线监测设备——始终存在监测盲区与响应滞后。而ZXGJK-101电机绝缘在线监测装置的出现，以其动静态双模态、绝缘电阻与泄漏电流双参数协同监测的核心突破，为技术人员提供了前所未有的全局洞察力与主动防御能力。

一、 痛点终结：传统监测手段的局限性与ZXGJK-101的破局之道

注：早期在线设备通常仅监测单一参数，难以全面反映绝缘状态。

二、 技术内核解析：ZXGJK-101如何实现“看得全、测得准、防得住”

1.独创的DC2500V高压注入技术：

动静皆宜： 无论电机处于停机备用还是在线运行（承受系统3/6/10kV电压），装置均能智能施加间断或连续的DC2500V测试电压（施压3分钟测量/断压3分钟保持）。

安全隔离： 内置高耐压限流电阻（45MΩ/10W，AC10KV耐压，短路电流<0.5mA），确保在高压系统上叠加测试电压的安全性，不影响主设备运行。

2.双核心参数协同监测与高精度测量：

绝缘电阻 (0-1999MΩ+溢出)： 宽量程覆盖，分段精度保障（如0-100MΩ达±(3%+2字)），4位LED清晰显示。实时监测对地绝缘整体状况。

泄漏电流 (0-1999mA)： 独立测量支路，精度±(10%+2字)。此参数是定位运行中绝缘下降具体支路或设备的关键“指纹”。

智能联动： 装置综合分析电阻下降趋势和泄漏电流的突变/超标（面板键盘可设报警阈值），能快速判断并定位绝缘故障点（如某相绕组、电缆段或附属设备），远超仅监测整体电阻的设备。

3.多重安全保障与智能预警：

双阈值报警（电阻下限/电流上限）： 面板LED报警、测量值闪烁、对应继电器（无源常开触点，5A/250VAC）动作三重警示。

启动闭锁： 静态绝缘不合格时，直接闭锁电机启动回路，杜绝带病运行。

事件记录： 记录报警信息，便于追溯分析。

4.强大的系统集成与兼容性：

MODBUS-RTU over RS-485： 支持主流波特率，轻松接入DCS、SCADA或状态监测平台，实现数据远传和集中监控。

宽电源输入 (65~255V AC/DC)： 适应严苛工业现场电源环境。

紧凑设计： 标准盘装尺寸（80x160x200mm），节省空间。

三、 为技术人员带来的变革性价值

1.运维效率跃升： 彻底告别静态绝缘人工测量，冷备用电机随时具备安全启动条件（“热备用化”），显著缩短检修窗口和应急响应时间。

2.安全防御前移： 动态监测不再是“瞎子摸象”。通过电阻与泄漏电流的协同分析，在绝缘劣化早期（甚至尚未引发保护跳闸时）即可精准定位隐患点，变被动跳闸为主动干预，有效防范事故扩大与灾难性故障（如相间短路、电机烧毁）。

3.决策支撑强化： 连续的动静态监测数据，结合事件记录，为评估绝缘老化趋势、制定精准预试检修计划、优化设备寿命管理提供坚实的数据基础。

4.系统保护延伸： 在线监测值反映的是包含电机、电缆、变压器绕组等在内的整个不接地高压系统对地绝缘状况，可作为传统接地保护的强有力补充，尤其擅长捕捉缓慢发展的绝缘下降过程。

工程师应用提示：

1.选型确认： 确保适用电压等级（AC 3/6/10kV）。

2.报警设定： 根据规程和具体设备状况，科学设定绝缘电阻下限（1-500MΩ）和泄漏电流上限（1-1999mA）报警值。

3.安装规范： 注意开口尺寸（77x154mm），确保良好接地，并考虑RS-485通讯的布线规范与终端匹配。

4.数据利用： 积极利用RS-485接口和MODBUS协议，将数据接入上层系统，实现智能化分析与预警。

结语:

ZXGJK-101电机绝缘在线监测装置并非简单的功能叠加，而是通过动静态双模态监测机制与绝缘电阻-泄漏电流双参数协同分析的核心创新，构建了一套贯穿高压电机（及系统）全生命周期的智能化绝缘安全防御体系。它解决了传统监测手段的割裂性、滞后性与定位模糊的痛点，赋予技术人员前所未有的绝缘状态感知能力和事故预防主动权。对于追求本质安全、提升运维智能化水平的企业和技术团队而言，ZXGJK-101代表了一种值得关注和投入的先进解决方案。拥抱这项技术，意味着为关键电力设备筑牢了一道更智能、更主动的安全防线。

国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
