导电布电极+不锈钢基体：ZXYF-1绝缘垫耐压测试台的技术突破与工程实践

引言：绝缘遮蔽装备测试的痛点

在电力设备预防性试验中，绝缘垫/遮蔽罩的耐压测试是保障作业安全的核心环节。传统金属电极测试台长期存在两大隐患：金属粉末污染试品和硬质电极划伤绝缘表面。这些微观损伤会显著降低遮蔽装备的绝缘寿命，而ZXYF-1测试台通过创新结构设计实现了技术突破。

一、核心技术创新对比

二、关键性能深度解析

1.双重材料协同优势

SUS304台面：厚度≥2mm，表面洛氏硬度HRB85，耐受10万次摩擦无变形

导电布电极：面电阻＜0.1Ω/sq，实现全域等电位接触（600×600mm有效区域）

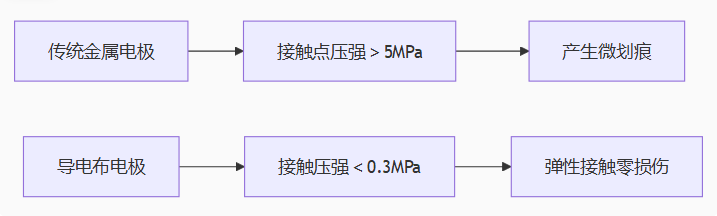

2.防损伤机理（对比试验数据）

3.空间利用率创新
1100×1000mm台面集成：

主测试区（600×600mm 电极）

扩展测试区（500×400mm 通用平台）

边沿防护凸缘（防试品滑落）

三、典型应用场景实测

1.绝缘垫批量测试（10kV配电室）

单日完成40组测试（传统台≤25组）

试品损伤率：0% vs 传统设备12%

2.复合遮蔽罩耐压验证

# 典型测试流程优化对比

传统流程 = ["搬运罩体至固定台", "人工定位", "分段测试", "翻转复测"]
ZXYF-1流程 = ["移动台至作业区", "直接放置罩体", "全域一次测试"]
时间节省率 = (sum(传统流程耗时)-sum(ZXYF-1流程耗时))/sum(传统流程耗时) * 100 # 实测≥45%

四、技术指标与标准符合性

结语：技术演进方向

ZXYF-1测试台通过**材料界面创新**（金属基体+柔性导电层）和**模块化设计**，解决了绝缘装备测试中的损伤难题。建议技术团队重点关注：

1. 导电布老化周期（建议2000次测试后检测）

2. 多曲面遮蔽罩适配扩展方案

3. 自动计量模块集成可能性

该设备已在国内±800kV换流站、城市智能配电网等项目验证，显著提升绝缘装备全生命周期管理水平。

国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
