非接触式配电变压器绕组材质识别技术原理与应用 —— ZX-BC188 技术解析

在配电变压器质量管控的核心环节中，绕组材质的准确识别（铜或铝）对设备性能、寿命及电网安全至关重要。传统方法依赖出厂报告或破坏性抽检，存在信息滞后、样本偏差及设备损伤风险。ZX-BC188 变压器绕组材质识别装置的诞生，提供了一种无损、快速、精准的在线/在役检测解决方案，为技术人员带来了革命性的检测手段。

一、 传统痛点与 ZX-BC188 的创新突破

1.传统困境：

依赖文件： 仅信任铭牌或报告，无法验证实物真伪。

破坏性抽检： 解体检修损伤设备、耗时长、成本高、样本代表性有限。

经验判断： 依赖外观、重量等粗略方法，误差率高，缺乏科学依据。

2.ZX-BC188 的创新核心：

无损非接触加热： 直接作用于绕组出线端子导电杆（排），无需拆解变压器，保持设备结构完整。

同步多参量测量： 在加热过程中，实时同步采集关键电气参数（如电阻、阻抗）和精确温度数据。

智能算法判别： 内置软件基于铜、铝导体电阻温度系数（TCR）的本质差异（铜约 0.004/℃，铝约 0.0043/℃），自动分析加热温升与电气参数变化的对应关系模型，直接输出“铜”或“铝”的科学判定结果。

二、 ZX-BC188 核心技术原理详解

1.理论基础：电阻温度系数差异
铜和铝材质的电阻值随温度变化的速率不同。ZX-BC188 的核心正是利用这一物理特性：

对被测端子施加可控、局部、快速的非接触加热（升温速率 ≥ 8℃/分）。

高精度同步监测该端子的温度变化（量程 0-100℃，精度 ±2℃）及对应的电阻等电气参数变化。

在相同温升条件下（如从 30℃ 升至 70℃），铝绕组的电阻变化率明显大于铜绕组（差异可达 10% 左右）。程序通过精密算法拟合测量曲线，计算实际温度系数，并与预设的铜、铝材质模型库进行比对，实现自动识别。

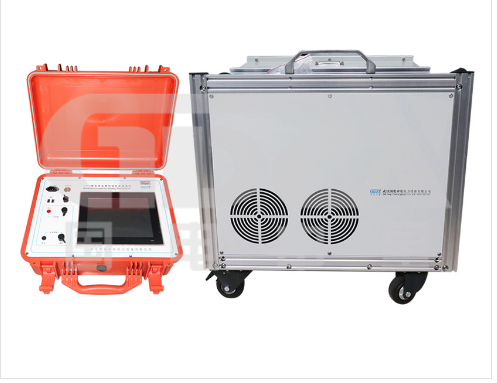

2.精准实现：系统构成与工作流程

非接触加热装置： 产生定向能量（如感应涡流），安全、无损地加热导电杆/排。

测量控制箱：

高精度传感器： 采集温度及关键电气参数。

嵌入式控制器： 实时控制加热功率、采集数据、运行核心判别算法。

工业触摸屏 (10.4”)： 人机交互中枢。实时动态显示温度-时间曲线、电气参数-时间曲线，操作直观。最终结果（铜/铝）直接醒目显示在屏幕上。

测量软件： 集成加热控制、数据采集、曲线绘制、模型计算、结果判定与输出功能。

三、 核心性能优势与技术指标保障

1.无损高效： 非接触式检测，不破坏设备结构，单次检测通常在几分钟内完成，显著提升检测效率。

2.结果可靠： 基于电阻温度特性的物理原理，算法自动判别，排除人为经验误差，结果客观可信。

3.操作便捷： 工业级触摸屏一体化设计，流程清晰，数据显示直观，结果一目了然，降低对操作人员经验的要求。

4.环境适应性强： 工作温度 (-10℃ ~ +50℃)、湿度 (5%-90% RH，无凝露)、海拔 (≤2000m) 范围宽，满足现场复杂环境需求。

5.安全可控： 加热温度严格限制 ≤100℃，远低于绝缘材料耐受极限，确保被测设备安全；系统电源适应性强 (380V±10%)。

四、 典型应用场景与操作流程

A.应用场景：

1.入网质检： 对新采购配电变压器进行 100% 材质复核，杜绝“以铝代铜”。

2.在运设备抽检： 对运行中的变压器进行定期或专项材质核查，评估设备状态。

3.故障分析溯源： 为绕组过热、异常损耗等故障分析提供材质依据。

4.资产管理： 精准建立设备材质台账，为差异化运维、退役评估提供数据支撑。

B.操作流程简述：

1.装置可靠接地，连接 380V 电源。

2.将非接触加热装置稳固安装于待测变压器绕组出线端子上。

3.通过触摸屏启动测试，设定参数（或使用默认值）。

4.系统自动执行：加热 -> 同步测温测电 -> 数据采集分析。

5.触摸屏实时显示温升曲线、电气参数变化曲线。

6.测试结束，屏幕清晰显示“铜绕组”或“铝绕组” 的判定结果。

7.保存或导出测试报告。

五、 总结与展望

ZX-BC188 变压器绕组材质识别装置，通过创新的非接触式局部加热与多参量同步测量技术，成功解决了配电变压器绕组材质现场无损、快速、精准识别的行业难题。其基于电阻温度系数差异的物理原理，结合高精度传感与智能算法，为技术人员提供了科学、客观、高效的检测工具，将传统依赖文件或破坏性抽检的模式，升级为可现场实施的精准验证模式。

该装置的应用，极大强化了电网公司在变压器入网关、在运设备质量管控、反窃电核查及故障分析等环节的技术能力，为提升配电网设备本质安全水平和精益化管理奠定了坚实基础。随着技术的持续优化和数据库的积累，其在状态评估、寿命预测等领域的潜力将进一步释放，成为智能运检不可或缺的利器。
