变电站交流耐压试验的核心利器：ZXBXZ系列谐振装置技术深析与选型指南

在变电站电气设备的交接、预防性试验中，交流耐压试验是检验设备绝缘强度最直接、最有效的手段。面对从10kV到500kV不同电压等级、不同容量的试品，如何选择一套高效、安全、经济的耐压试验设备，是每一位高压试验技术人员必须考虑的问题。ZXBXZ系列变电站交流耐压谐振装置应运而生，它凭借其独特的技术原理和灵活的配置，已成为现场的优选方案。本文将从技术原理、配置对比及与传统方法的优劣分析入手，为技术人员提供一份深度的选型与应用参考。

一、 技术核心：为何串联谐振是交流耐压的理想选择？

ZXBXZ系列装置采用“变频串联谐振”技术，其核心原理是利用电抗器的感抗与试品的容抗在特定频率下相等（XL=XC），使回路发生串联谐振。

此时，回路呈现纯电阻性，并具备以下关键特性：

•   电压放大：试验变压器（激励变）只需输出一个较低的电压，即可在电抗器和试品上获得数十倍于它的高电压，满足高压试验需求。

•   电流最小：回路阻抗最小，因此所需输入的电源电流仅为试品总电流的1/Q（Q为系统品质因数），大大降低了对电源容量的要求，设备体积和重量也得以优化。

•   波形纯净：谐振状态能有效抑制谐波分量，输出畸变率小于1.0%的正弦波，这与运行中的电压波形一致，避免了谐波对绝缘的附加损伤，试验结果更真实可靠。

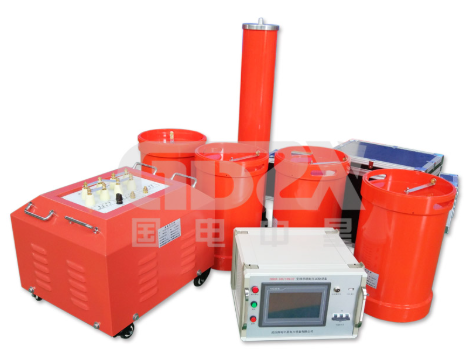

二、 配置解析：ZXBXZ系列如何覆盖全电压等级应用？

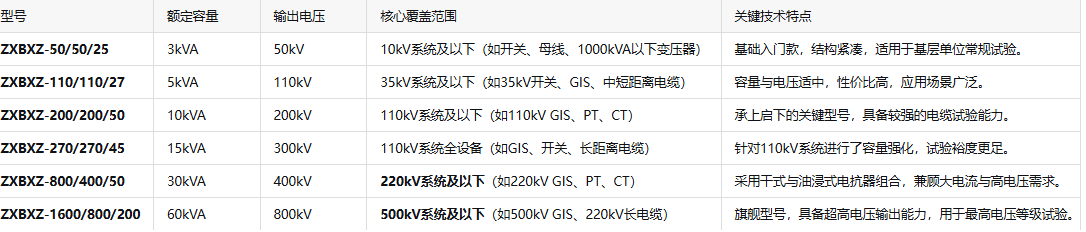

该系列通过模块化设计，提供了从轻量到重型的完整配置方案，下表清晰地展示了其覆盖能力与技术参数对比：

选型要点：技术人员在选择时，不应只关注最高输出电压，更需结合 《变电站电气设备交流耐压试验用常规配置表》 及实际需求，重点考虑：

1.试品类型与电压等级：GIS、变压器、电缆的电容值不同，所需装置容量差异巨大。

2.电缆长度：表中明确给出了各型号能覆盖的特定截面电缆的最大长度，这是选型的关键依据。

3.系统未来扩展性：选择具有一定容量裕度的型号，可适应未来变电站的扩容需求。

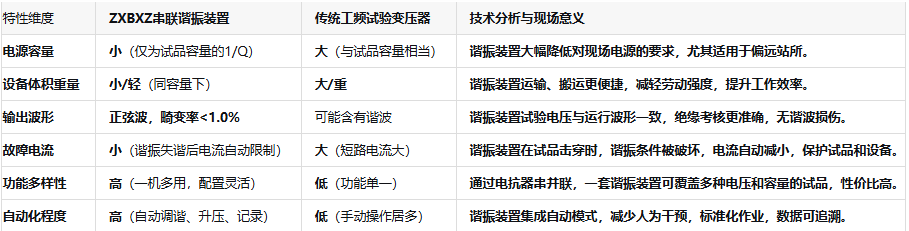

三、 技术对比：ZXBXZ谐振装置与传统试验变压器的优劣分析

四、 总结

ZXBXZ系列变电站交流耐压谐振装置通过应用变频串联谐振技术，成功地解决了传统耐压方法中设备笨重、电源需求高、波形质量差及安全性不足等痛点。其模块化、系列化的设计，使技术人员能够像“搭积木”一样，为从10kV到500kV的各种电气设备精准配置最合适的试验方案。

对于追求试验安全性、准确性、高效性的技术团队而言，深入理解其工作原理，掌握其选型配置逻辑，是实现变电站安全稳定运行和维护工作现代化升级的关键一步。
