洞察毫厘之“放”：ZXWXZ系列无局放串联谐振试验装置技术深析与应用对比

在电力设备，尤其是高压、超高压设备的绝缘性能评估中，局部放电（简称“局放”）量是一个至关重要的微观指标。它如同设备的“心电图”，能提前预警绝缘内部的潜在缺陷，是保障电网安全运行的第一道防线。ZXWXZ系列无局放串联谐振试验装置，正是为此而生的高精度“诊断专家”。本文将深入剖析该装置的技术内核，并对比其在高压试验领域的独特价值。

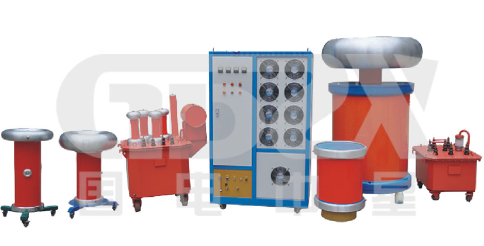

详细情况请点击上方图片查看

一、 核心使命：为何“无局放”试验不可或缺？

传统的工频耐压试验仅能判断设备绝缘是否被“击穿”这一宏观结果，而无法洞察其内部是否因电场分布不均、存在杂质或气泡而产生的微弱放电现象。这些局放现象会持续侵蚀绝缘材料，最终导致绝缘失效。

ZXWXZ装置的核心使命在于：在为试品（如变压器、GIS、电缆、互感器等）施加高标准工频试验电压的同时，其自身产生的局部放电量极低（通常≤10pC）。这确保了在试验过程中，测量到的局放信号完全来自于被试品本身，而非试验电源，从而实现了对设备绝缘性能真实、准确、微观的评估。

二、 技术参数对比：全电压等级的精密度与可靠性

从技术指标表可以看出，该装置为不同电压等级的变压器测试提供了精准的配套方案。

技术亮点聚焦：整套装置在所有关键节点（励磁、谐振、测量）均实现了≤10pC的局放控制，形成了一个完整的“无局放生态”，这是其区别于普通谐振装置的根本所在。

三、 性能特点深度对比：智能化与安全性跃升

与常规试验设备相比，ZXWXZ系列在人性化操作和系统保护上实现了质的飞跃。

1.抗干扰与安全隔离革命：光纤传输

○   传统方案：控制箱与高压本体多采用电缆连接，易引入干扰且在高压击穿时可能危及控制侧设备与人员。

○   ZXWXZ方案：采用光纤连接，实现了高压侧与低压控制侧的彻底电气隔离。这不仅极大地增强了抗电场干扰能力，更从根本上保障了操作人员与精密控制设备的安全。

2.智能化与精准控制：变频与保护体系

○   自动调谐：通过变频电源自动寻找谐振点，解决了传统方法中手动调节费时费力且不易找准的难题。

○   完备的保护体系：装置集成了过压、过流、闪络、失谐、功率曲线保护等数十种保护功能，形成了多维度、全链条的防护网，允许设备在满负荷条件下长时间稳定运行，并能瞬间响应任何异常，终止试验。

○   多语言与实时显示：实时显示各桥臂电压、输出波形相位、温度等关键参数，支持中英文界面，便于技术人员的状态监控与数据分析。

四、 总结与对比结论

对于从事高压试验的技术人员而言，选择ZXWXZ系列无局放串联谐振试验装置，意味着选择了一种更高标准的质量管控手段。

●   与传统工频试验变压器对比：它解决了容量大、体积重的问题，并实现了从“宏观耐压”到“微观局放检测”的功能跨越。

●   与普通串联谐振装置对比：它在具备谐振试验所有优点（小容量、大输出）的基础上，通过全链路≤10pC局放控制和光纤隔离技术，实现了试验背景的极致纯净与操作安全的终极保障。

结论：ZXWXZ系列装置不仅是执行规程的试验工具，更是深入探索设备绝缘状态、进行前瞻性故障诊断和寿命评估的精密科学仪器。在构建高可靠性新型电力系统的今天，其对提升主网设备状态检修水平、从源头杜绝绝缘安全隐患具有不可替代的价值。
