技术深析：ZXR-3A直流电阻测试仪如何革新传统电桥测量范式

在电力系统的预防性试验与交接试验中，变压器绕组直流电阻的测量是一项至关重要的基础性工作，用于检查绕组匝间短路、分接开关接触状态、导线焊接质量以及回路连接的完整性。长期以来，直流单、双臂电桥是执行此项任务的主力军。然而，随着技术发展，以ZXR-3A变压器直流电阻测试仪为代表的现代电子测量设备，已全面超越了传统电桥，实现了测量效率与精度的飞跃。本文将从技术角度，对二者进行深度对比分析。

一、 核心测量原理的差异：恒流源技术 vs. 桥臂平衡原理

这是两类仪器最根本的区别，也直接决定了其性能表现。

●   传统电桥（单/双臂电桥）： 基于惠斯通电桥的平衡原理。测量时，需要通过调节电阻箱的阻值，使检流计指示为零（电桥平衡），然后通过计算得出被测电阻值。这个过程完全依赖于手动操作，对操作人员的技能要求高，且整个过程耗时冗长。

●   ZXR-3A直流电阻测试仪： 采用恒流源技术与四端子测量法。仪器内部产生一个稳定的、已知大小的直流恒流源（如3A、0.3A等多档位），施加于被测绕组上，同时通过另外两个端子高精度地测量绕组两端的电压降。最后，根据欧姆定律 R=U/I，由内置处理器直接计算并显示电阻值。这个过程全自动完成，无需人工调平。

技术要点： 恒流源技术能有效克服被测感性负载（如变压器绕组）因电感特性产生的反电动势干扰，保证在充电过程中测量电流的稳定性，这是实现快速、准确测量的基础。

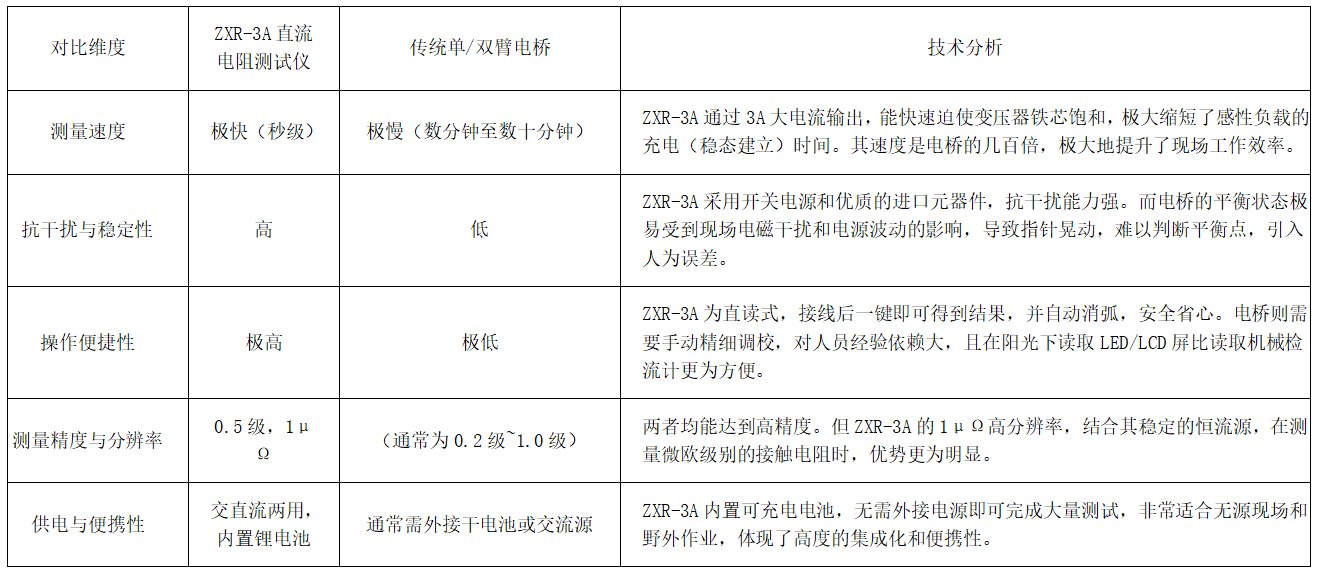

二、 关键性能指标对比：效率与精度的代际跨越

三、 ZXR-3A的核心技术优势解读

1.多档位恒流源： 仪器根据被测电阻的阻值范围，自动或手动切换输出电流（3A, 0.3A, 0.03A, 0.003A）。这确保了在不同量程下，都能在被测电阻上产生一个足够大、易于精确测量的电压信号，从而保证了全量程范围内的高精度。

2.四端子测量法： 采用独立的电流输出端子（C1, C2）和电压采样端子（P1, P2），从根本上消除了测试线电阻和接触电阻对测量结果的影响。这是实现1mΩ超低电阻精确测量的关键技术，传统双臂电桥也采用此原理，但ZXR-3A将其与电子技术完美结合。

3.自动消弧功能： 测量完成后，变压器绕组中储存的磁能会以电弧形式释放，可能损坏仪器。ZXR-3A内置的自动消弧电路能安全吸收这部分能量，保护了设备和操作人员的安全，这是传统电桥所不具备的智能化安全设计。

四、 结论与选型建议

对于当今追求高效率、高可靠性的电力测试工作而言，ZXR-3A变压器直流电阻测试仪已全面取代传统电桥，成为技术人员的不二之选。

●   在变压器生产、安装和检修现场，其快速的测量能力能大幅缩短停电时间，创造直接经济效益。

●   在科研和精密测量领域，其高稳定性、高分辨率和抗干扰能力能提供更可靠的数据支撑。

●   对于需要频繁移动、无固定电源的测试环境，其交直流两用的便携设计提供了极大的便利。

总而言之，从手动平衡到自动直读，从分钟级到秒级，ZXR-3A代表的不仅是一款产品的升级，更是电力测试技术从经典模拟时代迈向现代数字智能时代的缩影。建议所有从事相关工作的技术人员熟练掌握此类现代仪器的原理与应用，以更好地服务于电力系统的安全稳定运行。
