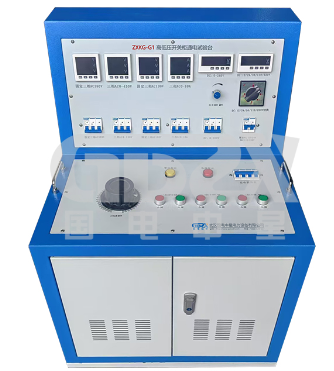

技术视角 | ZXKG-G系列高低压开关柜通电试验台：一体化、高精度出厂检验的效率革新

在高低压开关柜的制造与出厂检验环节，传统的通电试验往往需要调配多台设备、临时接线，过程繁琐、效率低下且存在安全隐患。ZXKG-G系列高低压开关柜通电试验台的出现，正是为了终结这一混乱局面。它并非单一功能仪器，而是一套高度集成的“移动式出厂检验实验室”。本文将深入剖析其技术特点，并与传统试验方法进行对比，探讨其为何能成为开关柜厂家提升品质与效率的利器。

一、 核心定位：从“设备堆叠”到“一体化平台”的范式转移

首先，我们需要理解ZXKG-G系列的核心设计理念：集成化与标准化。

○   传统模式对比：

◇   场景：需要分别准备调压器、操作电源、信号电源等多种设备。

◇   痛点：接线复杂、设备间兼容性问题多、占地面积大、搬运困难，且整个流程对操作人员的技术水平和安全意识要求极高。

○   ZXKG-G系列模式：

◇   场景：一台设备，集成所有所需交、直流电源。

◇   优势：将分散的电源整合于一个标准机箱内，通过面板上的标准接口和开关直接输出。这实现了接线标准化、操作流程化，大幅降低了操作复杂度和人为出错概率。

二、 性能深度解析：精度、保护与便携性的统一

对于技术人员而言，参数的真实性和可靠性是评判设备的首要标准。ZXKG-G系列在关键指标上展现了其专业定位。

1. 全面的输出能力覆盖
该试验台几乎覆盖了开关柜出厂检验的所有电源需求：

○   交流模拟：提供三相AC 0-400V可调及AC100V固定值，可用于模拟不同电网电压和保护装置的电压信号源。

○   大电流输出：三相AC 0–10A（<100V）可调，足以满足多数继电保护装置的电流整定与校验。

○   直流操作电源：DC 0-260V可调输出，完美适配各类断路器的分合闸线圈及操作机构。

○   固定电源：提供DC 24V, 36V, 110V, 220V以及单相/三相市电输出，为柜内控制回路、照明、风扇等辅助设备供电。

这种“全包式”的电源配置，确保了从二次控制回路到一次主回路模拟试验的无缝衔接。

2. 高精度测量与直观读数

○   技术亮点：采用数字式表头，直接显示电流、电压、功率因数。

○   与传统指针式仪表的对比：消除了视差，读数更直观、准确，数据可直接用于记录，提升了测试报告的专业性和可信度。其“较高的测量精度”是保证开关柜定值准确无误的基础。

3. 完备的安全保护机制

○   技术细节：每一路输出都配备了独立空气开关作为保护。

○   与临时接线对比：传统方法可能依赖总空开或熔断器，保护不够细化。ZXKG-G的每路独立保护意味着，当任何一路输出发生短路或过载时，能迅速切断故障点，而不会影响其他回路的正常工作，极大提升了设备和人员的安全性。

4. 极致的便携性设计

○   数据说话：重量45kg，体积仅为550mm×750mm×800mm，官方宣称体积是同类产品的30%～70%。

○   现场价值：这使得它可以在车间内灵活移动，轻松应对不同工位的检验需求，实现了“设备找人”而非“人找设备”，显著提升了流水线作业效率。

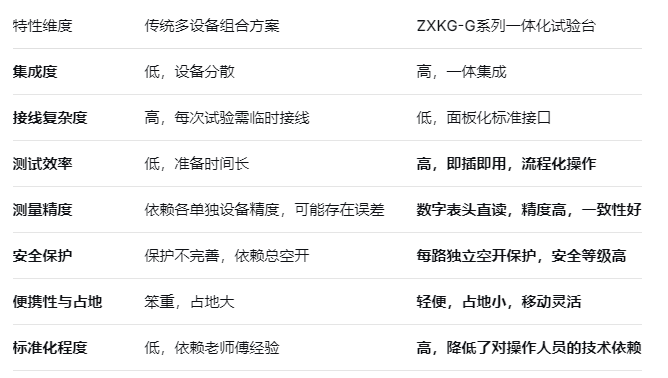

三、 技术对比总结：为何它是更优选择？

结论

ZXKG-G系列高低压开关柜通电试验台不仅仅是一个电源设备，它通过高度的集成化设计、精准的测量反馈和周密的安全保护，重新定义了开关柜出厂检验的作业标准。对于追求生产效率、产品质量稳定性和作业安全规范化的开关柜制造企业而言，引入ZXKG-G系列是实现生产检验环节现代化、标准化升级的一个明确且高效的技术选择。它让繁琐的通电测试变得简单、可靠，是技术人员手中名副其实的“出厂检验利器”。

国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
