110kV电缆故障测试案例分析

发布时间:2018-10-23 浏览数:156

       国电中星是专业的电缆故障测试仪生产厂家,生产并销售电缆故障测试仪数台,服务全国各地的客。在本节中,国电中星将与大家分享一个电缆故障测试案例。

一、案例描述

        110kV电缆线路全长约9.4km,由六组交叉互联段共18段电缆组成,每段电缆约500米左右,共有17个中间接头,电缆故障类型为主绝缘故障。电缆的敷设方式为管沟敷设,大部分穿管,穿管部分每100米左右有一口人孔井,每只电缆接头都在人孔井内。部分人孔井内有较深积水,部分电缆及电缆头被水淹没,所有接地箱都没有进水,可正常打开。

在收到需电缆故障测试车抵达现场协助故障查找请求前,现场已用便携式电缆故障探测设备查找了三天,没有找到故障点。测试过程中无法测得正常的、可分析的故障点放电波形,到每口电缆井内一一去听,也听不到故障点放电的声音。

二、测试过程

第1步:故障诊断

        用2500V兆欧表测量该电缆的主绝缘电阻,测得A相对地绝缘电阻大于1GΩ,B相对地绝缘电阻为0.7MΩ,C相对地绝缘电阻约为500MΩ,判定电缆B相发生了高阻接地故障。

第2步:故障测距

        选用电缆故障测寻车的脉冲电流法进行测距,电容选择32kV/5F档,在B相与金属护层之间施加脉冲高电压,经逐步升压多次试验,脉冲高压升至20kV时,获得如图1所示的脉冲电流波形,测得B相故障距离为2623m。

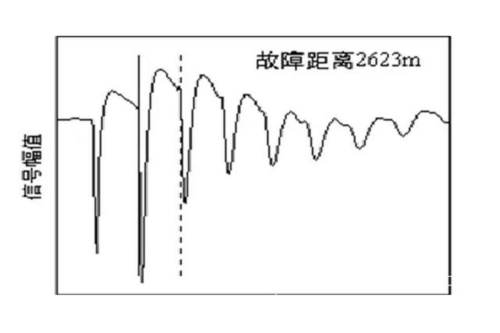

图1 故障测距波形

所用电缆故障测试仪如图2所示:

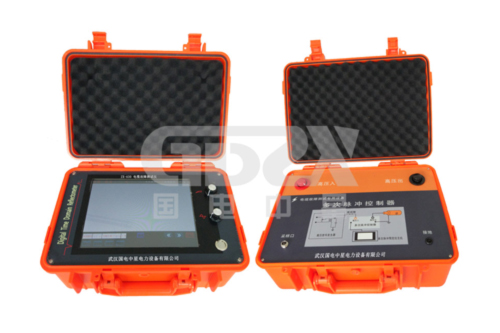

图2 电缆故障测试仪

第3步:故障精确定位

        根据施工图纸标注,在2623m附近有一电缆接头。在电缆接头井内的水抽至完全露出电缆及电缆接头时,重新向电缆中施加周期性的脉冲高电压,在井口隐约听到了放电声,下到井里后,发现一个电缆接头内传出很大的放电声音。

三、处理结果

重新制作电缆接头,替换检查出故障的电缆接头,经试验合格后,恢复供电。

四、测试分析与经验分享

1、当所测故障电缆比较长时,需用放电能量较大的电缆故障测试车测试故障。若没有电缆故障测试车,可为便携式电缆故障测试高压发生设备配备两块以上的电容并联使用,并调大周期放电时间间隔,对故障长电缆进行高压冲击,以提高施加到故障点处的能量。便携式电缆故障测试设备配备的脉冲电容一般为2uf,而大截面长电缆分布电容较大,用2uf的便携式测试设备击穿故障点比较困难。

2、测试金属护层交叉互联接地方式的单芯故障电缆时,护层必须全部恢复至直通状态,才可能测得正确的波形。

3、电缆故障点泡在水里时,需要提前将水抽掉使故障点的放电声音传播出来。

4、该故障估计为水长期侵蚀电缆接头引起的,保持电缆(特别是电缆接头部分)不要泡在水里,可有效减少电缆故障的发生。

        从以上案例来分析,对电缆故障测试仪的应用就更加清晰明了了,国电中星专业生产电缆故障测试仪,型号有:ZX-A10、ZX-A11、ZX-A21、ZX-A30等,欢迎广大用户来电咨询!
