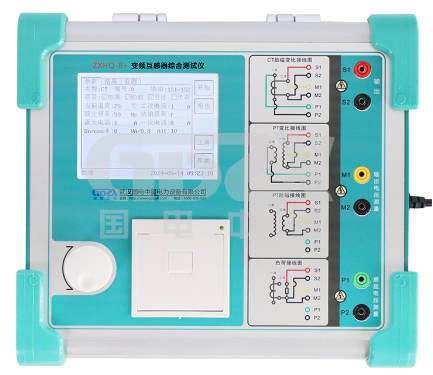

互感器测试的技术集成与革新：ZXHQ-B系列变频综合测试仪深度解析

在电力系统的安全运行与计量检定中，互感器的性能测试是至关重要的一环。面对种类繁多、标准各异的CT和PT，传统测试设备往往存在功能单一、接线复杂、效率低下等痛点。ZXHQ-B系列变频互感器综合测试仪的出现，以高度集成化和智能化的设计，为现场和实验室的互感器测试提供了一套高效的解决方案。

一、 全能化测试平台：告别设备堆砌

传统测试流程中，完成一只CT的直阻、励磁（伏安特性）、变比、极性、负荷等测试，往往需要多台设备并多次更换接线，不仅耗时耗力，还引入了接线错误的风险。

ZXHQ-B系列的核心优势在于其功能的高度集成：

○   一键式测试：对于CT，除负荷测试外，直阻、励磁、变比极性等核心测试项目均可采用同一种接线方式一键完成，极大地简化了操作流程，提升了测试效率。

○   宽范围覆盖：无论是保护类、计量类还是暂态特性（TP类）CT，或是保护类PT的电磁单元，该系列仪器均能胜任其励磁特性、变比、极性、二次绕组电阻等关键参数的测试要求。

这种设计理念，将技术人员从繁琐的设备管理和接线工作中解放出来，使其能更专注于测试结果本身的分析与判断。

二、 核心技术指标与选型对比

该系列测试仪的性能指标充分考虑了现场应用的严苛需求：

○   强大的输出能力：提供0~180Vrms交流电压和12Arms（峰值36A）的电流输出，结合基于低频法的测试原理，能够有效应对拐点电压高达45kV的高压CT测试，拓展了仪器的应用场景。

○   优异的测量精度：全系列变比测量精度达到±0.2%，相位测量精度±5min，满足绝大多数高标准的检定需求。

○   坚固与便携并存：重量控制在8公斤以下，体积小巧，真正实现了实验室级精度与现场级便携性的统一。

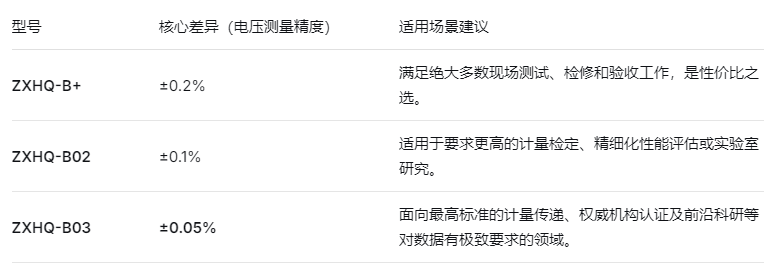

在系列内部，不同型号主要通过电压测量精度进行区分，为用户提供了清晰的性能阶梯与选型依据：

这种梯度化的产品设计，使得用户可以根据自身对数据精度的实际需求和预算，选择最合适的型号，避免资源浪费。

三、 智能化与数据管理：赋能深度分析

ZXHQ-B系列不仅是一台测试仪器，更是一个数据采集与分析终端。

○   自动计算与标准内置：仪器能自动计算并给出拐点电压/电流、10%/5%误差曲线、ALF、FS等关键参数，并内置GB20840.1（IEC60044-1）等主流国际、国内标准，自动依据互感器类型选择测试标准，减少了人为判读的误差和复杂性。

○   海量存储与报告生成：可本地存储2000组测试数据，并通过U盘导出。配合上位机软件，能够直接生成详细的WORD格式测试报告，实现了测试数据的数字化管理，为设备状态追踪和故障分析提供了有力支持。

四、 总结：技术价值的综合体现

综上所述，ZXHQ-B系列变频互感器综合测试仪的价值，体现在三个层面的“对比”上：

1.与传统多设备方案的对比：它通过集成化解决了效率低下和接线复杂的问题。

2.与单一功能仪器的对比：它通过全能化测试能力，覆盖了更广泛的互感器类型和测试项目。

3.在系列内部的对比：它通过精度梯度化的型号设计，为用户提供了灵活而经济的选择方案。

对于从事继电保护、计量检定或互感器运维的技术人员而言，该仪器不仅是一个强大的工具，更是提升工作质量、推动测试流程标准化与智能化的重要助力。它的广泛应用，将有助于进一步保障电力系统一次设备测量的准确性和二次保护动作的可靠性。
