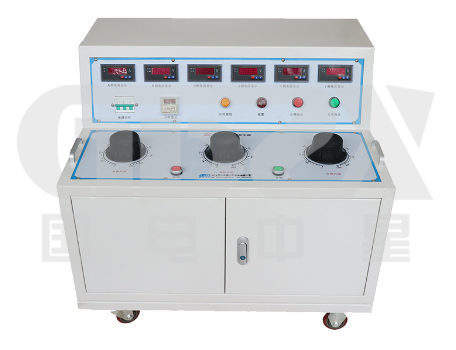

工矿试验电流源选型参考：DDG-1000A3三相大电流发生器技术解析

在电力系统及工矿企业的电气设备预防性试验中，大电流发生器是进行开关特性、互感器校验及设备升温试验的核心设备。一款性能稳定、输出纯净的电流源，是保障试验数据有效性的关键。本文将以DDG-1000A3三相大电流发生器为例，从其技术特点与性能参数入手，为技术人员提供深入的设备选型与操作参考。

一、 核心定位与设计理念：专为负载与温升试验设计

DDG-1000A3的设计目标明确，即作为一款专用的电流源设备，为各种开关、电流互感器等电器设备提供电流负载试验及升温试验所需的大电流。其“一体式”结构设计，相较于分体式设备，简化了现场接线流程，提升了设备的集成度和移动的便捷性，非常适合在车间、实验室等固定或半固定场所使用。

二、 关键性能参数深度解析

对于技术人员而言，设备的参数直接决定了其应用边界和可靠性。以下是DDG-1000A3的几个核心性能维度：

1.输出能力与调节性

◇   输出电流：具备AC 0~1000A三相输出的能力，并采用无级可调技术。这意味着操作人员可以平滑、连续地调整输出电流，避免了阶跃式调整对被测设备可能产生的冲击，便于精细寻找和验证设备的动作阈值或温升点。

◇   输出电压与功率：输入采用AC380V三相四线制，设备功率为15KVA。虽然输出电压(>5V)不高，这正符合大电流发生器低电压、大电流的输出特性，确保在产生千安级电流时，设备自身和线路的损耗处于可控范围。

2.输出波形与测量精度

◇   波形质量：设备明确标示其输出电流为标准正弦波，且纹波系数小于1.0%。这是一个关键指标。纯净的正弦波输出可以避免谐波干扰，确保施加于被测设备的电流与真实电网环境下的工况一致，从而保证负载试验和温升试验结果的真实性。

◇   测量精度：面板集成数显电流表，显示值为真有效值，精度高于1.0级。真有效值测量能够准确反映交流电流的热效应，对于升温试验而言至关重要。同时，1.0%的电流稳定度保证了在试验期间，输出电流能够维持在一个非常稳定的水平，避免了因电流波动导致的测试数据漂移。

三、 系统可靠性与安全性设计

工频大电流试验存在一定的安全风险，因此设备的安全设计不容忽视。

○   保护机制：设备内置了过流、过压保护功能。当输出异常或外部负载发生短路等故障时，保护系统能迅速动作，切断输出，有效保护设备自身及被测元件的安全。

○   操作安全：产品强调其“操作简便安全”的特点，这通常意味着在接口设计、接地保护和绝缘处理等方面进行了充分考虑，降低了现场人员误操作的风险。

四、 典型应用场景与选型对比

DDG-1000A3适用于：

○   低压断路器、负荷开关的脱扣电流校验。

○   电流互感器的变比、伏安特性及饱和点测试。

○   母排、线缆、连接件等电气回路的通流升温试验。

在选型时，技术人员可将其与同类设备进行横向对比。例如，若试验现场仅有单相电源，则需考虑单相大电流发生器；若所需电流超过1000A，则需选用功率更大的型号。DDG-1000A3的三相平衡输出、千安级电流和一体式结构，使其在需要对三相设备进行对称加载的场合表现出良好的适用性。

总结

DDG-1000A3三相大电流发生器通过其纯净的正弦波输出、高稳定度的真有效值测量、平滑的无级调节以及完备的安全保护，为工矿企业提供了一款可靠的三相大电流试验源。理解和掌握其技术参数背后的实际意义，有助于技术人员在设备校验与质量检测工作中，更有效地完成试验任务，获取可信的试验数据。
