电缆故障测试仪的操作技巧有哪些?

发布时间:2018-10-29 浏览数:96

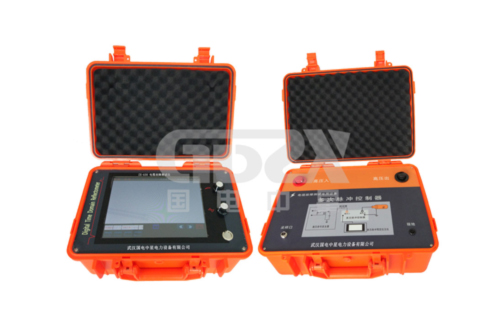

       多次脉冲电缆故障测试仪是在二次脉冲法电缆故障测试仪应用技术的基础上最新研发的多次脉冲法电缆故障测试仪。国电中星生产的ZX-A30多次脉冲电缆故障测试仪采用了最先进的“三次脉冲法”和“多次脉冲法”技术,还采用了高级的测试技术和高压数据信息信号处理装置,使多次脉冲法故障测试波形极易判断、准确性也较高。下面,国电中星将为大家介绍电缆故障测试仪的操作技巧。


        一、现场按多次脉冲法接好线路后,第一次施加冲击高压如果得不到较为理想的测试波形,也是很正常的。因为事先并不知道故障的距离,故障点的抗电强度也不清楚。如果冲击电压加得不够高,故障点没有被冲击高压击穿产生电弧,是采集不到故障回波的。这时只能看到终端开路波形。必须提高冲击电压直到看到故障回波为止。

        二、有时故障点距测试端较远,回波较弱,就必须调整“长度选择”,以便得到较强的故障回波。电缆故障测试仪设有“短距离”、“中距离”、“长距离”三种状态。“短距离”适合测试1km距离内的故障,“中距离”适合测试1~3km距离内的故障,“长距离”适合测试3~16km距离内的故障。

        三、为了保证故障点的充分击穿和有足够的电弧延续时间,建议使用2μF耐压35kV以上储能电容。

        四、在多次脉冲法测试过程中,高压设备与故障电缆之间串有“脉冲产生器”,实际加到电缆故障相上的冲击高压比高压发生器输出的电压要低一些。如果高压发生器的输出电压已经达到35~42kV,故障点还未击穿,此时应更换冲击高压闪络电流取样法进行测试。

        国电中星是专业的电缆故障测试仪生产厂家,除ZX-A30多次脉冲电缆故障测试仪,还有很多种的电缆故障测试仪型号,欢迎广大用户来电咨询!
