多功能局部放电检测技术解析与应用探讨

在电力设备绝缘状态检测领域，局部放电检测是预防性维护与故障诊断的重要手段。本文将以ZXPD-4系列多功能局部放电检测仪为例，结合其多传感器融合、宽频带检测与红外辅助诊断等技术特点，系统分析其在不同电力设备场景下的应用优势与适用性，为现场技术人员提供设备选型与检测方法参考。

一、多传感器融合检测架构

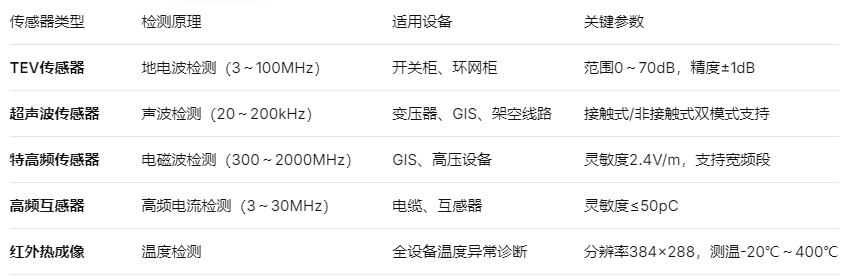

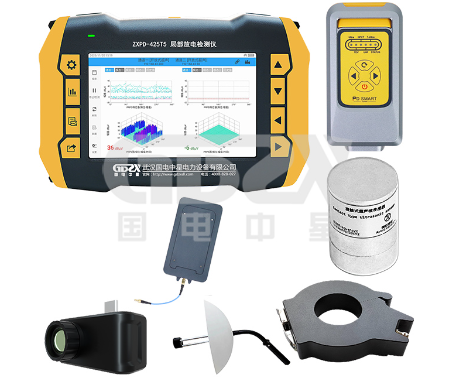

ZXPD-4采用内置超声波与暂态地电压（TEV）传感器，并支持外接变压器、GIS、电缆等专用传感器，形成多维度检测能力：

二、宽频带检测与信号处理能力

该设备具备30kHz～2.0GHz的宽频检测范围，覆盖主流局部放电检测频段，具备以下技术特点：

●   高采样精度：12bit采样精度，支持信号细节捕捉与特征分析。

●   多同步方式：支持内同步与外同步，适应不同现场测试条件。

●   智能滤波与显示：7英寸高清触摸屏支持实时波形显示与频谱分析，辅助判断放电类型。

三、非侵入式检测与现场适用性

ZXPD-4采用非侵入式检测方式，无需停电或外接高压源，适用于日常巡检与在线监测：

●   便携设计：重量仅1.3kg，内置锂电池支持连续工作约6小时，适合现场移动检测。

●   环境适应性：工作温度-35℃～50℃，适应变电站、户外线路等多种环境。

●   数据接口丰富：支持USB、Wi-Fi、蓝牙、网口等多种数据传输方式，便于数据管理与远程协作。

四、红外热成像辅助诊断功能（可选）

可选配红外热成像模块，实现“电—热”联合诊断：

●   非接触测温：支持-20℃～400℃范围，精度±2℃，可识别设备过热隐患。

●   图像可视化：热点追踪与伪彩显示，直观定位异常发热部位，提升诊断效率。

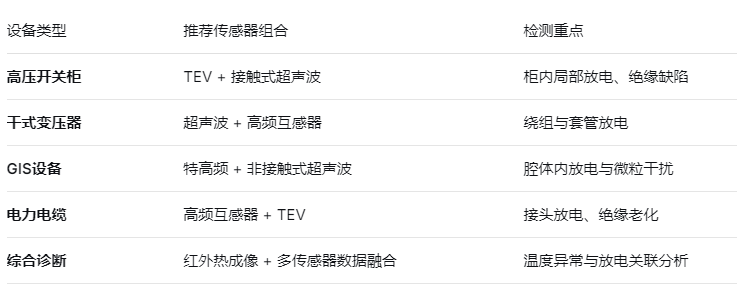

五、典型应用场景与检测建议

六、总结

ZXPD-4系列多功能局部放电检测仪通过多传感器集成、宽频段覆盖、非侵入式检测与红外辅助诊断等技术手段，为电力设备绝缘状态评估提供了一套灵活、高效的现场解决方案。其模块化设计与可扩展性，能够适应从日常巡检到深度诊断的多层次检测需求，适用于运维、检修及状态评估等多种场景，为电力设备安全运行与预防性维护提供可靠技术支持。
