绝缘状态评估技术演进：频域与域介电响应诊断仪的应用分析

在电力设备状态监测与故障诊断领域，绝缘系统水分含量的准确评估一直是技术难点与重点。传统方法往往依赖于停电试验、取样分析或单一测试手段，存在效率低、信息不全、对设备可能造成影响等问题。近年来，基于介电响应原理的诊断技术逐步成熟，其中结合频域（FDS）与时域（PDC）测试方法的设备，如ZXPR-V2频域介电响应诊断仪，为现场绝缘状态的无损、快速、综合评估提供了新的技术路径。本文将以该型仪器为例，探讨其技术原理、性能特点及在电力设备绝缘诊断中的实际应用价值。

一、技术原理：频域与时域介电响应的融合

介电响应诊断技术的基本原理，是通过对绝缘材料施加不同频率（FDS）或阶跃电压（PDC），测量其极化与去极化过程中的电流响应，从而获取介电常数、损耗因数等特征参数。这些参数与绝缘材料的微观结构、老化状态、尤其是水分含量密切相关。

●   频域介电谱法（FDS）：在宽频率范围（如0.1 mHz – 10 kHz）内测量介损因数（tanδ）和复电容，其频谱特性对水分和老化非常敏感。

●   极化/去极化电流法（PDC）：通过施加和移除直流高压，测量随时间变化的电流，能有效反映绝缘系统的几何电容、电阻及界面极化过程。

ZXPR-V2仪器的核心创新在于将FDS与PDC两种方法硬件集成与软件融合。用户可在一次接线后，选择单一方法或双方法联合测试，系统自动进行数据关联分析与综合诊断，充分发挥了频域信息全面、时域对水分灵敏的各自优势，在缩短测试时间的同时，提高了诊断结果的可靠性与维度。

二、ZXPR-V2主要性能特点与现场适用性

1. 宽范围激励与高精度测量

仪器直流输出电压最高可达2000V（配放大器），交流输出峰值电压达2000V，能够满足从电缆、套管到大型电力变压器等多种高压设备的绝缘激励需求。其电流测量精度达0.5% ±1 pA，电容测量精度达0.5% ±1 pF，确保了微弱介电响应信号的准确捕获，为水分含量的定量分析奠定了基础。

2. 多通道同步测试能力

具备3路完全独立的测试通道，可同步测量电压与电流。这一特性使其能够同时测量变压器高、中、低三个绕组对地的绝缘介质响应，极大提升了大型变压器整体绝缘状态评估的效率，避免了分次测试带来的状态变化与接线重复工作。

3. 强大的内置分析与无线操控

仪器内置分析算法，可对测得的介电谱曲线进行自动处理，直接评估绝缘材料中的水分含量，并以非破坏式方法判断受潮程度。主机通过Wi-Fi或网口与笔记本电脑连接，实现远程无线操控，使测试人员能够在安全距离外设置参数、监控进程、获取数据，特别适用于高压环境下的安全作业。

4. 高集成度与现场适应性

采用内置大容量锂电池供电，无需依赖现场交流电源，真正实现了移动式测试。设备集成了过压、过流、过热等多重保护功能，保障了仪器与设备的安全。其提供的多种测试模式（如UST、GST等）和正/反接线方式，可灵活适配不同的设备接线结构和现场条件。

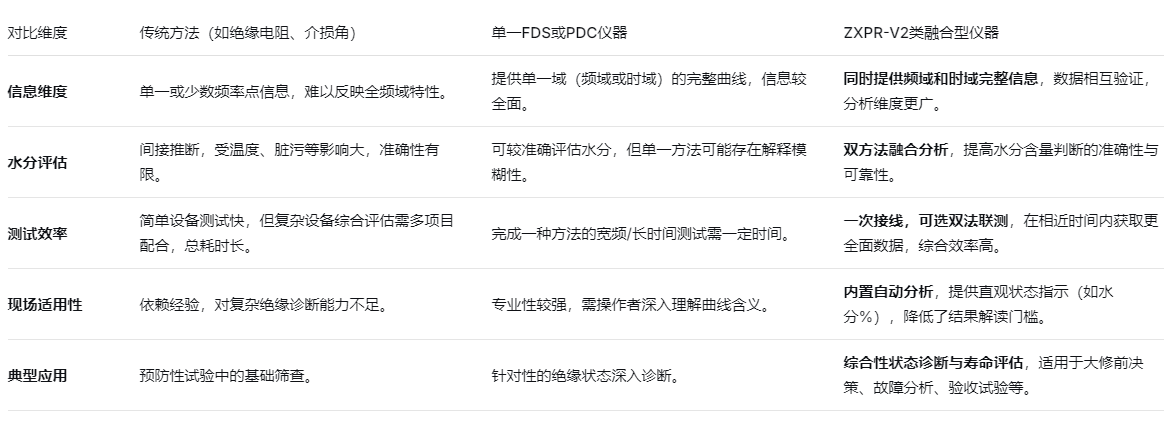

三、与传统及单一方法设备的对比分析

四、应用建议与注意事项

1.测试准备：确保设备充分放电，测试接线牢固可靠，根据设备类型和测试目的选择合适的测试模式（如变压器绕组对地测试常用GST模式）。

2.环境记录：准确记录测试时的环境温度与湿度，以便后续数据分析时进行必要的参考修正。

3.结果解读：虽然仪器提供自动分析结果，但对于异常或临界状态，建议技术人员结合设备历史数据、运行状况及其他试验结果进行综合研判。

4.设备维护：关注内置电池状态，长期不用时定期充放电；保持接口清洁，避免灰尘影响接触。

五、总结与展望

ZXPR-V2频域介电响应诊断仪代表了当前绝缘诊断设备向集成化、智能化、现场友好型发展的重要方向。其融合频域与时域测试技术，通过多通道同步、无线操控、内置分析等功能，有效解决了现场绝缘状态评估，特别是水分含量测定中存在的效率、安全与准确性问题。

对于技术人员而言，掌握此类先进诊断工具的原理与应用，不仅能提升设备状态检修的水平和决策的科学性，也为构建设备全生命周期数字化健康档案提供了关键数据支撑。随着算法模型的持续优化和现场数据的不断积累，介电响应技术有望在电力设备智能运维体系中发挥更加核心的作用。

说明：本文基于公开技术参数撰写，旨在进行技术交流与学习。实际设备性能、操作及诊断结论需以设备官方说明书、技术规范及现场实测为准。
