电力变压器状态诊断关键技术对比：频响分析法（FRA）的应用与实践解析

在电力变压器状态检测与故障诊断领域，绕组的机械完整性是评估其健康状况的核心指标之一。频响分析法（Frequency Response Analysis, FRA）作为一种成熟的离线诊断技术，能够有效探测绕组可能存在的位移、变形、匝间短路等隐形缺陷。本文将以国电中星 ZX-BRY01 变压器绕组变形测试仪为切入点，深入解析FRA技术的原理、应用场景及其在电力设备预防性维修体系中的关键作用，为技术人员提供专业的参考与实践指导。

一、 技术核心：FRA原理与绕组变形诊断机制

变压器绕组可视为一个由电阻、电感和电容分布参数构成的复杂网络。当绕组发生物理变形时，其内部的分布参数随之改变，进而导致其频率响应特性（即在不同频率激励下的输出与输入关系）发生偏移。

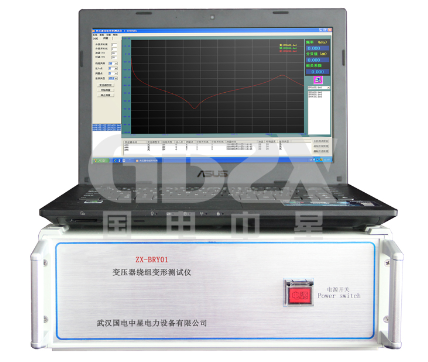

ZX-BRY01测试仪的技术实现路径如下：

1.信号激励与采集：仪器内置信号源，产生从低频（10Hz）至高频（10MHz）的扫频信号，注入变压器绕组一端。

2.响应测量：同步测量绕组另一端的电压响应信号。

3.曲线生成与分析：通过计算传输函数（通常表示为幅频特性曲线，即增益随频率变化的曲线），得到该绕组的“指纹”图谱。

4.诊断判断：将当前测得的曲线与出厂数据、历史数据或同型号变压器数据（横向对比）进行严格比对。通过观察曲线在特定频段（如低频段反映磁路，中频段反映主绝缘结构，高频段反映匝间与饼间电容）的谐振点偏移、形状改变及幅度变化，综合判断绕组变形的程度与可能类型。

二、 ZX-BRY01仪器关键性能特点与现场应用优势

ZX-BRY01变压器绕组变形测试仪在技术性能与现场应用方面具有明显优势。 首先，其高精度扫频系统支持高达10MHz的线性扫频，并具备0.25kHz、0.5kHz、1kHz等多种分辨率选择，能够精细捕捉绕组在宽频域内的响应变化，为准确诊断提供了丰富的数据细节。其次，仪器的智能化与易用性突出，支持无线连接（Wi-Fi或蓝牙），具备自动量程调节和自动采样功能，极大简化了现场接线与操作流程；配套软件兼容性强，从Windows 98到Windows 10系统均可稳定运行，界面友好直观。第三，其分析诊断功能强大，不仅支持多条历史曲线同屏对比分析，还内置了专家诊断系统，可自动计算相关系数等关键参数并给出诊断参考结论，有效辅助技术人员进行决策。第四，仪器测试效率高且安全性好，单相绕组测试时间小于60秒，全程无需对变压器进行吊罩或内部拆装，仅需拆除外部连接母线即可完成，这大幅减少了设备停电时间和现场工作人员的工作强度，降低了作业风险。最后，仪器测试结果可靠，同相测试重复率可达99.9%，确保了历史数据之间的可比性，为变压器状态的长期跟踪与分析建立了可靠的基准。

三、 与其他变压器检测技术的定位差异

为明确FRA技术及ZX-BRY01测试仪的定位，有必要将其与变压器其他常见检测方法进行比较。

直流电阻测试主要针对绕组导线连接不良、分接开关接触电阻过大等导电回路缺陷，它是在离线状态下进行的。该方法的局限性在于对绕组的匝间短路等某些对称性故障不敏感。而FRA技术可以有效弥补直流电阻测试在诊断绕组机械变形和部分类型匝间故障方面的不足。

变比与极性测试主要用于验证绕组的匝数比是否正确、接线组别是否符合设计要求，同样属于离线测试。它侧重于电气连接的验证，并不能直接反映绕组发生的物理形变。FRA测试则是在确认电气参数正确的基础上，对绕组物理结构完整性的深度诊断。

绝缘电阻与吸收比测试旨在评估绕组整体的绝缘状况，检查是否存在受潮或脏污等问题，可在离线状态下进行。该方法反映的是绝缘的整体性能，但无法定位具体的机械变形位置。良好的绝缘状况是进行有效FRA测试的基础条件之一，两者结合能够对变压器状态做出更全面的评估。

油中溶解气体分析（DGA） 能够灵敏地检测变压器内部因过热、放电等故障产生的特征气体，可在在线或离线状态下实施。它对潜伏性故障非常敏感，但无法直接判断故障是否由绕组变形所引起。当DGA发现异常特征气体时，常常需要借助FRA测试来进一步定位和确认故障是否涉及绕组问题。

短路阻抗测试用于评估绕组整体的机械强度与是否发生位移，属于离线测试。它能反映绕组的整体性变化，但对于局部、细微的变形，其诊断敏感性通常低于FRA技术。两者都是诊断机械状态的重要手段，在实际工作中常结合使用，其中FRA能够提供更为精细的分析。

结论：FRA技术，以ZX-BRY01测试仪为代表，是变压器绕组机械状态诊断领域的一种专门化、高灵敏度的工具。它并非旨在替代其他常规试验项目，而是构成了变压器综合状态评估体系中一个关键且不可或缺的组成部分。尤其在应对短路电流冲击、运输撞击后的状态评估，以及为大修决策提供技术支持等方面，FRA技术发挥着不可替代的作用。

四、 典型应用场景与操作建议

1.投运前基准测试：对于新投运的变压器或完成大修后的变压器，应进行FRA测试，建立原始的频率响应“指纹”图谱，作为未来所有比较分析的基准。

2.故障后诊断：变压器在遭受近区短路等冲击电流事件后，即使常规电气试验结果合格，也必须进行FRA测试，以排查可能存在的隐形机械损伤。

3.定期预防性试验：结合变压器的检修周期（例如每3至5年），或在油色谱分析、短路阻抗测试等数据出现异常时，应安排FRA测试。

4.运输后检查：对经过长途运输的变压器，应通过FRA测试检查内部结构是否因振动、冲撞而发生松动或变形。

5.操作提示：进行测试时，应确保测试引线连接牢固可靠，详细记录准确的测试条件（如分接开关档位、环境温度等），并对历史测试数据库进行妥善管理与维护。
