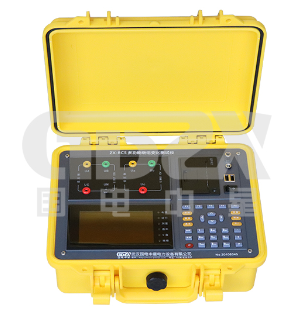

变压器变比组别测试技术演进与应用解析——以ZX-BCS多功能变比测试仪为例

变压器作为电力系统的核心设备，其变比与接线组别的准确性直接影响电网运行的稳定性和电能质量。传统的变比测试方法多依赖于人工操作与铭牌参数，测试效率有限，且对无铭牌或特殊接线变压器难以实现有效测量。近年来，随着电力测试设备智能化发展，多功能、全自动化的变比组别测试仪逐步成为现场试验的主流选择。本文以ZX-BCS多功能变比组别测试仪为例，从技术原理、功能特点及现场应用等维度展开分析，供相关技术人员参考。

一、全盲测技术：突破传统测试的认知局限

该仪器支持“全盲测”模式，可在未知变压器任何参数的情况下，自动完成变比、组别及相角的测量。这一功能尤其适用于铭牌缺失、参数不明或经过改造的变压器现场检测，有效提升了测试覆盖范围与灵活性。其采用真三相测试电源输出，波形失真度低、对称度高，可真实模拟实际运行工况，避免因电源质量导致的测量误差。

二、多功能集成：支持多种变压器类型与测试模式

仪器具备广泛的变压器类型适应性，不仅适用于普通电力变压器，还可测量Z型变、整流变、移相变、斯科特变压器等特殊类型。同时，提供“匝数比测量”与“运行电压变比测量”两种模式，后者更能真实反映变压器在带电状态下的实际变比特性。配合分接位置自动识别与误差计算功能，可大幅提升有载调压变压器的测试效率。

三、可视化与数据管理：增强测试过程的可判读性与可追溯性

采用5寸高清真彩液晶屏，除显示常规测试数据外，还可呈现六角矢量图，直观展示变压器接线组别与相位关系。仪器内置大容量存储器，支持千组以上数据本地保存，并可通过上位机软件实现数据上传与系统化管理。内置微型打印机可现场输出测试报告，增强了数据的即时性与可追溯性。

四、现场适用性设计：轻量化、长续航与强抗振

该设备采用轻量化结构设计，整机重量约3kg，便于现场携带与操作。内置高容量锂离子电池，单次充电可支持超过500次连续测量，满足长时间户外作业需求。军规级接插件与高稳定性电路设计，提升了设备在振动、温差变化等复杂环境下的可靠性。

五、技术参数与测量性能

在测量范围方面，该仪器覆盖0.9~10000的宽幅变比，测量过程可在35秒内完成三相全参数测试。在精度方面，高压侧电压测量精度达0.05%，变比精度在常用范围内可达0.1%，并具备0.01°的相角分辨率，满足绝大多数现场测试与诊断需求。

总结

ZX-BCS多功能变比组别测试仪体现了当前变压器测试设备向智能化、集成化、现场友好化发展的趋势。其全盲测功能、多类型变压器支持、可视化矢量显示及强环境适应性等特点，为现场技术人员提供了高效、可靠的测试工具。在变压器投运验收、检修试验及状态诊断等场景中，此类设备有助于提升测试效率与数据质量，进一步支撑电网设备的精益化运维。

国电中星是电力检测设备生产厂家，生产的产品种类多，型号齐全，提供专业的技术支持，电话4000-828-027。
