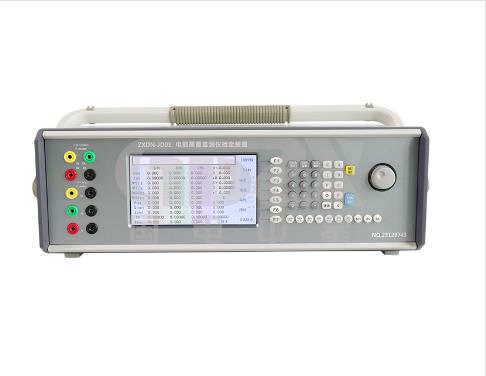

新型电力系统下 ZXDN-JD01 电能质量监测仪检定装置的技术原理与应用实践

 引言

随着新型电力系统建设的持续推进，高比例新能源、高密度电力电子设备广泛接入电网，非线性、冲击性、不平衡负荷占比持续提升，电网电能质量扰动问题日趋复杂。电能质量监测仪作为电网电能质量数据采集、分析与预警的核心设备，其测量准确性、数据可靠性直接关系到电网安全稳定运行、电能质量治理成效与贸易结算的公平公正。因此，针对电能质量监测仪开展高精度、全工况的计量检定与性能校准，是电力计量领域的核心工作之一。

本文基于 ZXDN-JD01 型电能质量监测仪检定装置的核心技术参数与功能特性，对其技术架构、工作原理、核心性能优势及工程应用场景进行系统性解析，为电力行业计量、试验与运维技术人员提供技术参考。

一、装置核心技术架构与工作原理

ZXDN-JD01 型电能质量监测仪检定装置采用源、表一体化的集成化技术架构，整合了高精度标准信号发生、标准测量、闭环控制与系统保护功能于一体，突破了传统检定装置信号源与标准表分离带来的同步性差、接线复杂、系统误差大等技术瓶颈，其核心单元的技术原理如下。

1.1 测量核心单元技术原理

装置测量部分以 ** 高速 16 位 A/D 转换技术 + 数字信号处理器（DSP）** 为核心架构。16 位高速 A/D 转换器可实现对输入信号的高分辨率同步采样，有效保证了宽动态范围内的信号测量精度，大幅降低了低位数转换带来的量化误差；高性能 DSP 芯片作为核心运算单元，可实现采样数据的实时数字信号处理，完成基波、谐波、间谐波、闪变、骤变等全维度电能质量参数的快速解算，既为装置的闭环控制提供了高精度的基准数据支撑，也从硬件层面保障了装置的快速响应能力。

1.2 标准信号输出单元技术原理

装置的标准源输出部分采用全数字合成技术、高精度数字控制技术与脉宽可调放大技术的组合技术方案。首先通过数字合成技术，在 DSP 内部完成高精度正弦波、谐波、间谐波、闪变、骤变等各类标准信号的数字建模与合成，从信号源头保证了输出波形的精度与失真度指标；合成后的数字信号经数模转换后，通过脉宽可调放大技术进行功率放大，最终输出多相独立的高精度电压、电流标准信号。该放大技术方案具备两大核心技术优势：一是输出信号不受外部供电电源波动的影响，有效抑制了电网侧扰动对输出标准信号精度的干扰；二是具备极高的放大转换效率，大幅降低了装置的功率损耗，同时提升了装置的带载能力与输出稳定性。

1.3 闭环控制与系统保护架构

装置内置全量程优值闭环控制系统，所有输出通道均采用闭环反馈调节模式，可根据所接负载的变化实时自动调节输出参数，保证输出量值的恒定与精准，将负载变化带来的输出误差降至最低。同时，装置配置了完善的系统保护机制：在正常输出状态下，可实现电流回路开路、电压回路短路的快速自动保护，避免检定过程中误操作带来的设备损坏；针对外部供电电源意外掉电的工况，装置可实现无尖峰电压的平稳过渡输出，彻底消除了掉电过程中过电压冲击对被检设备的损坏风险，大幅提升了装置现场应用的安全性与可靠性。

二、装置核心技术指标与性能优势

基于上述硬件架构与技术方案，ZXDN-JD01 型检定装置实现了全维度电能质量参数的高精度输出与控制，核心技术指标完全覆盖现行电能质量监测仪检定规程的全项目要求，其核心性能优势可归纳为以下 4 个维度。

2.1 宽量程、多档位的高精度交流标准源输出

装置的交流标准电压源输出覆盖 220V、100V、57.7V 三个电力系统核心检定档位，输出范围 0V~264V，可满足国内电网常用二次电压等级的全量程检定需求；交流标准电流源输出覆盖 20A、5A、2A、1A 四个常用档位，输出范围 0A~24A，适配绝大多数电能质量监测仪的电流输入量程。同时装置采用三相独立输出设计，可实现三相电压、电流的独立控制，完全满足三相不平衡工况下的检定需求。

2.2 高分辨率的频率与相位控制能力

装置基波频率设置范围覆盖 30Hz~100Hz，除满足工频 50Hz 系统的常规检定需求外，还可覆盖低频、高频扰动工况的模拟需求；相位设置范围为 0°~359.999°，千分位的相位控制精度，可实现对电压、电流相位差的高精度模拟，满足功率因数、相位测量误差等核心检定项目的高精度测试要求。

2.3 全类型电能质量扰动信号的模拟输出能力

该功能是装置的核心技术亮点，可完整覆盖电能质量监测仪全功能检定需求，填补了传统检定装置多类型扰动模拟能力不足的技术空白：

谐波模拟：支持 2~80 次谐波输出，谐波含量控制精度高达 0.1%，可实现单次谐波或任意多次谐波的叠加输出，完整模拟电网中常见的谐波畸变工况；

间谐波模拟：支持 0.25~80.75 次间谐波输出，间谐波含有量设置范围 0~40%，可精准模拟电网中间谐波扰动工况；

闪变与骤变模拟：闪变频率设置范围覆盖 0.0001Hz~100Hz，波动量设置范围 0~40%，可完整模拟电压波动与闪变全工况；同时支持电压骤升、骤降等骤变工况的模拟，满足监测仪全功能检定需求。

2.4 工程化的便捷操作与高可靠性设计

装置采用高速 DSP + 自定义嵌入式系统架构，开机即可直接进入测试界面，无需额外的引导程序与上位机配合，大幅简化了检定操作流程；装置支持谐波、间谐波、闪变、骤变等各类检定参数的方案存储功能，可保存 5 组自定义参数方案，且断电后数据不丢失，避免了重复检定工作中的参数重复设置，大幅提升了批量检定的工作效率。同时装置采用超轻、超薄的集成化设计，兼顾了实验室固定检定与现场移动校准的双重应用需求，具备极强的环境适应性。

三、装置的工程应用场景与技术价值

在新型电力系统建设背景下，ZXDN-JD01 型检定装置的技术特性，可全面适配电力行业多场景的电能质量监测仪检定与校准需求，其核心应用场景与技术价值如下。

3.1 法定计量技术机构的量值传递与检定

作为法定计量技术机构开展电能质量监测仪强制检定、量值传递的核心标准设备，该装置的高精度、全参数输出能力，可完全满足 JJF 1829-2020《电能质量监测仪校准规范》等国家技术规范的全项目检定要求，实现对电能质量监测仪的基波电压 / 电流、功率、频率、相位、谐波、间谐波、闪变、电压骤变等全项目的高精度检定，保障了电能质量参数量值传递的准确性与溯源性。

3.2 电网公司的现场设备校准与性能核验

针对电网公司变电站、新能源并网节点等现场工况下的电能质量监测仪校准需求，装置的源表一体化集成设计、便携特性与完善的保护机制，可完美适配现场移动校准的应用需求，无需复杂的设备组合与接线，即可完成现场运行监测仪的快速校准与性能核验，及时发现监测设备的测量偏差，保障电网电能质量监测系统的数据可靠性。

3.3 新能源场站与工业用户的设备检测

针对风电、光伏等新能源场站，以及钢铁、冶金、轨道交通等大功率非线性负荷工业用户，装置可精准模拟新能源并网过程中常见的谐波、间谐波、电压波动与闪变、电压骤变等复杂扰动工况，完成对站内电能质量监测设备全工况下的测量性能核验，为新能源场站的电能质量治理、并网验收提供精准的技术支撑，同时保障工业用户电能质量治理方案的有效性。

3.4 设备制造厂商的研发与出厂检测

对于电能质量监测仪的生产制造厂商，该装置可作为产品研发阶段的性能测试平台，以及出厂检测环节的标准检定设备，通过全工况、全参数的模拟输出，完成产品的功能验证、精度测试与性能优化，提升产品的研发效率与出厂质量，推动电能质量监测设备行业的技术进步。

四、总结与展望

在高比例新能源、高比例电力电子设备的新型电力系统中，电能质量的精准监测与有效治理，已成为保障电网安全稳定、高效经济运行的核心环节。ZXDN-JD01 型电能质量监测仪检定装置，通过源表一体化的集成架构、高速 DSP + 全数字合成的核心技术方案，实现了全维度电能质量扰动信号的高精度模拟输出，同时具备操作便捷、可靠性高、适配性强的工程化优势，全面覆盖了电能质量监测仪全项目检定的技术需求。

该装置的推广应用，不仅可为电力计量、电网运维、新能源并网等领域的技术人员提供高精度、高效率的检定技术手段，保障电能质量监测数据的准确性与可靠性，同时也为新型电力系统下电能质量计量体系的完善、电能质量治理技术的发展提供了坚实的设备支撑。未来，随着电网电能质量管控要求的持续提升，该类高精度检定装置将在更多电力工程场景中发挥核心作用，为新型电力系统的安全稳定运行保驾护航。
