技术应用解析：ZXYZ-2012B变压器有载分接开关测试仪的测量特性与适用分析

在变压器状态检修与预防性试验中，有载分接开关的过渡特性测试是评估其机械与电气性能的关键环节。ZXYZ-2012B变压器有载分接开关测试仪针对现场检测需求设计，集成了过渡电阻、过渡时间等核心参数的测量功能。以下从技术指标、功能特性及现场适用性三个方面进行技术分析。

一、测量原理与参数覆盖能力

该仪器采用恒流源测试原理，在分接开关切换过程中实时采集过渡波形，通过分析电压电流变化曲线计算过渡电阻与过渡时间。其技术指标覆盖了常见有载分接开关的测试需求：

●   输出电流：1.0A、0.5A、0.2A三档可调，适配不同阻值范围的开关测试

●   过渡电阻测量范围：

    ◆   0.3Ω~20Ω（1.0A）

    ◆   5Ω~40Ω（0.5A）

    ◆   20Ω~100Ω（0.2A）

●   过渡时间测量范围：0~320ms

●   采样速率：20kHz，可完整捕捉切换过程中的瞬态波形

从参数配置来看，三档电流设计使仪器能够兼顾低阻值开关的精细测量与高阻值开关的可靠测试，测量范围覆盖了绝大多数10kV~500kV变压器有载分接开关的典型参数区间。

二、核心功能特性分析

1. 变压器绕组类型适配

仪器支持Yn、Y、D三种常见联结组别的变压器测试，测量结果无需人工换算即可直接显示过渡电阻值。这一功能减少了现场试验人员的数据后处理工作量，也降低了因接线方式判断错误导致的计算偏差。

2. 带绕组与不带绕组测量

测试仪具备带绕组测量与不带绕组测量两种模式。带绕组测量适用于变压器本体已完成组装后的交接试验或预防性试验；不带绕组测量则可在分接开关单独检修时进行，便于在变压器制造或开关检修环节提前验证开关性能。

3. 波形显示与数据存储

配备7英寸液晶屏，波形显示可根据采样值自动调整电阻与时间值的幅值比例，便于观察过渡过程的细节特征。内部可保存500组测试数据，满足现场多台位、多时段测试的记录需求，无需额外配置记录设备。

4. 保护电路与抗干扰能力

仪器内置完善的保护电路，在现场电磁环境复杂的变电站内使用时，可降低因误接线或测试回路异常导致的设备损坏风险。主机与线箱分体设计，测试线标配13米，并可定制更长规格，适应大型变压器不同相间、不同位置接线端子的现场布线需求。

三、现场适用性与便携性

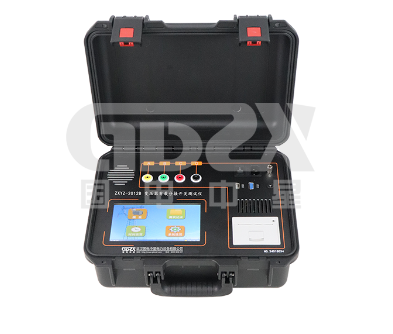

仪器主机外形尺寸为360×290×170（mm），主机重量6kg，线箱重量4.5kg，整体采用便携式结构设计。相较于传统分接开关测试设备，该仪器在输出电流能力与重量之间做了平衡，便于现场人员携带与布设。

工作电源支持AC220V±10%，频率50±1Hz，内置锂电池选配功能进一步扩展了无外接电源场景下的测试能力。环境适应性方面，工作温度范围为-10℃~50℃，湿度85%RH，可覆盖我国大部分地区变电站户外或半户外试验条件。

四、技术定位与选型建议

ZXYZ-2012B适用于以下典型场景：

●   变压器制造厂出厂试验：不带绕组测量模式可在组装前验证开关性能

●   变电站交接试验：带绕组测量模式结合波形分析，判断开关切换是否平稳

●   状态检修与故障诊断：对运行年限较长的变压器进行过渡特性跟踪，发现触点磨损、过渡电阻异常等早期缺陷

在技术选型时，技术人员应重点关注仪器的测量范围是否覆盖被测开关的额定参数，采样速率是否满足过渡波形细节捕捉要求（20kHz可满足绝大多数有载开关的时间常数分析），以及存储容量能否满足批量测试的数据记录需求。

五、技术局限性说明

任何测试仪器均有适用边界。该仪器过渡电阻测量精度为±（5%读数±0.1Ω），过渡时间精度为±（0.1%读数±0.2ms），对于部分要求更高精度的科研或标准器校准场景，需确认精度等级是否匹配。此外，标配13米测试线适用于常规110kV~220kV变压器，对于500kV及以上大型变压器各相间距较大的情况，建议在采购时定制更长线缆。

结语

ZXYZ-2012B变压器有载分接开关测试仪将过渡电阻、过渡时间测量与波形分析功能集成于便携式平台，三档电流输出覆盖了常见分接开关的测试范围，Yn/Y/D绕组类型直读功能简化了现场操作流程。对于从事变压器检修、试验及制造质量管控的技术人员而言，理解其测量原理、参数覆盖能力与功能特性，有助于在实际工作中合理选用测试仪器，提高有载分接开关状态评估的准确性与效率。
