ZXR-20A1+三通道直流电阻测试仪技术特性与测试方法分析

引言

变压器直流电阻测试是判断绕组连接完整性、分接开关接触状态以及导体材料一致性的重要手段。传统单相测试方法在面对大型电力变压器时，需多次换线、逐相测量，整体测试周期较长。ZXR-20A1+三通道直流电阻测试仪通过三相同测、助磁绕组串激等设计，在测试效率与数据可比性方面提供了新的技术路径。本文从测试模式、电路结构、操作功能及技术指标等方面对该仪器进行分析。

测试模式与适用场景

三通道同步测试

针对星型接法（YN）绕组，仪器支持三相同时加电，每相独立进行电流采样与电压采样，一次接线即可完成三相直流电阻测量，并自动计算三相不平衡率。该方式显著减少了换线次数，尤其适用于主变压器例行试验、分接开关逐档测试等重复性较高的场景。

逐相测试模式

对于三角形接法（D）或YN接法下需与单相数据进行比对的情况，仪器提供单相测试功能，可逐相完成绕组直流电阻测量，保持与传统测试方法的数据一致性。

助磁测试功能

针对五柱铁心或低压绕组为三角形连接的大型变压器，常规方法难以快速建立稳定磁通。该仪器采用高低压绕组串激磁方式，内部自动完成助磁回路连接，有效缩短低压绕组直流电阻的测试稳定时间。

关键技术特性

电流输出范围与量程匹配

仪器在三相测试模式下，电流输出涵盖20A+20A至20mA+20mA共六个档位；单相测试模式下最大输出电流可达40A。各档位对应的量程范围设计合理，从0.25mΩ至20kΩ，覆盖了电力变压器、互感器等感性电阻的常见测试区间。

测量精度与分辨率

在全量程范围内，仪器精确度为±（0.2%读数+2个字），最小分辨率达到0.1μΩ，可满足对低阻值绕组及接触电阻的精细测量要求。

绕组材质与温度折算

仪器内置铜、铝两种绕组材质选项，可根据试品实际材料设置折算温度系数，使测试结果在标准温度下具有可比性，便于历史数据对照与状态趋势分析。

中性点引出线电阻检测

针对YN接法变压器，仪器设置了中性点引出线电阻检测功能，可在三通道测试过程中对该段电阻进行补偿，使三相测试结果更接近单相测试值，提升数据准确性。

操作与数据处理

人机交互与显示

仪器采用7寸彩色触摸屏，界面信息直观，可实时显示测试电流、电阻值、三相不平衡率等关键数据。参数设置涵盖测试绕组、分接位置、测试相别、试品温度及折算温度等，便于按现场试验规程标准化操作。

数据存储与导出

内置日历时钟，可存储、调阅、打印最多100组测试数据。配备RS232通讯接口及USB接口，既支持通过上位机软件进行数据后处理，也可将测试数据转存至U盘，满足试验报告电子化管理需求。

保护机制

仪器具备完善的保护电路，并在测试结束后提供音响放电报警，放电指示清晰，有助于减少因残余电荷操作带来的设备损坏或人员安全风险。

结构与便携性

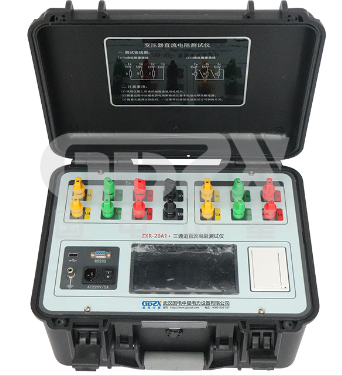

整机采用工业塑壳机箱，兼顾强度与便携性。外形尺寸为长428mm×宽350mm×高230mm，净重12.8kg，在具备较大电流输出能力的同时，保持了现场搬运与布置的可行性。

典型应用场景

●   变压器直流电阻例行试验：适用于电力变压器出厂试验、交接试验及预防性试验，尤其对多分接档位测试效率提升明显。

●   互感器及感性电阻测试：输出电流可调范围宽，适应不同容量互感器及电抗器的直流电阻测量。

●   故障诊断与状态评估：通过三相不平衡率、温度折算值及历史数据比对，辅助判断绕组变形、分接开关接触不良等问题。

结语

ZXR-20A1+三通道直流电阻测试仪通过三相同测、助磁串激、多档位电流输出及完善的参数设置功能，为变压器直流电阻测试提供了更高效的解决方案。其在测试方式上的灵活性、数据处理的完整性以及操作界面的友好性，适用于电力设备制造、安装、运维及检修等环节的技术人员开展系统化测试与数据分析工作。
