技术解析：ZXR-5S1双通道直流电阻测试仪在大容量变压器温升测试中的应用与对比

引言

变压器直流电阻测试是判断绕组焊接质量、分接开关接触状况、并联支路连接正确性以及是否存在断股、断线等隐患的手段。对于三芯五柱大型变压器，温升试验对直流电阻测试的速度与同步性提出了要求。ZXR-5S1双通道直流电阻测试仪针对这一场景，采用双通道并行测量与分级电流输出设计，旨在提升大型变压器温升试验的测试效率。

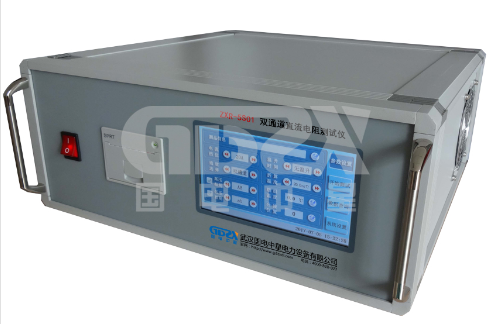

核心架构：双通道同步测量

与常规单通道直流电阻测试仪相比，ZXR-5S1设置了独立的高压侧与低压侧输出通道：

●   高压侧：可输出 <15mA、40mA、200mA、1A、5A 五档电流

●   低压侧：可输出 2A、5A、10A、20A 四档电流

该结构允许仪器同时测量两个绕组的直流电阻值，并实时采样。对于三芯五柱变压器，可减少绕组切换次数，使温升试验的时间窗口更加可控。

量程覆盖能力对比

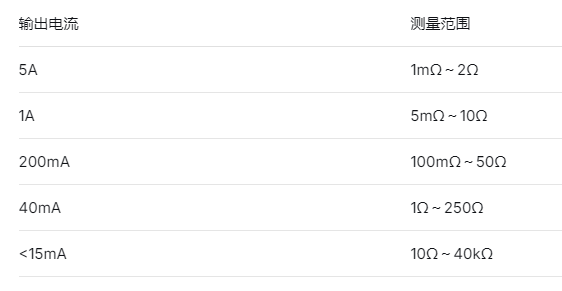

高压侧量程（适用于高阻绕组）

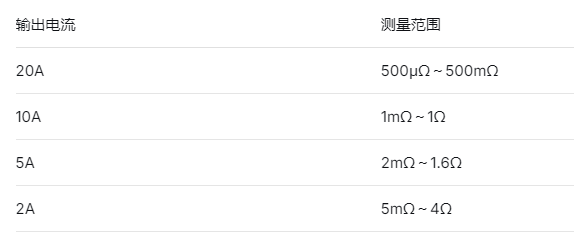

低压侧量程（适用于低阻大电流绕组）

分辨率达到0.1μΩ，准确度为±(0.2%+2字)。对于低压侧大电流绕组的微欧级电阻，该指标具备可辨识性。

与部分单通道或双通道但量程重叠度高的同类仪器相比，ZXR-5S1的高压侧与低压侧量程分别优化了不同阻抗特性绕组的测试需求，减少了换线后重新选择电流档位的频次。

温升试验场景适配性

大型变压器温升试验要求在升温过程中及切断电源后的特定时间点快速完成电阻测量，以推算绕组热点温度。

●   双通道并行：可同时测量两个绕组的电阻变化趋势

●   实时采样：避免因先后测量引入的时间差导致温度折算偏差

●   打印输出：现场直接生成测试记录，便于与温升曲线对照

相比单通道逐绕组测试方式，双通道结构可降低因时间延迟造成的温度推算误差。

安全与操作设计

●   自动放电与放电指示：并配有音响放电报警，减少因残余电荷引起的触电或仪器损坏风险

●   保护电路：覆盖过流、过压等常见异常

●   卧式结构：整机尺寸441×450×177mm，净重17.6kg，适配变压器厂工作台面或试验工位

测试线配置

标配15米测试线，并支持长度定制。对于大型变压器，该长度可覆盖从控制柜到被测绕组的实际布线距离，避免因测试线过短被迫移动仪器或加接延长线引入额外接触电阻。

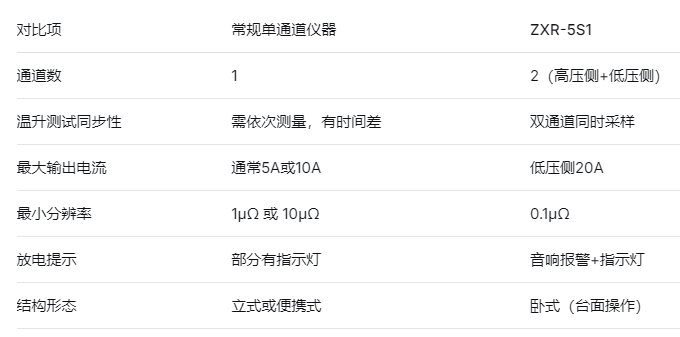

与其他类型直流电阻测试仪的对比

适用范围与技术定位

该仪器主要面向：

●   三芯五柱大型变压器的温升试验（设计目标场景）

●   常规变压器直流电阻快速测试

●   绕组焊接质量与分接开关接触电阻检查

●   变压器制造厂出厂试验及检修单位现场测试

其20A低压侧输出与0.1μΩ分辨率，对于低阻绕组的微小电阻变化具备分辨能力；高压侧40kΩ上限量程可覆盖空载或小电流条件下的高阻绕组检查。

使用注意事项

●   工作电源AC220V±10%，50Hz±1Hz，现场使用需确认电压波动范围

●   环境湿度≤90%RH，无结露，避免在高湿环境下长期存放

●   测试前确认变压器已完成放电，连接测试线后仪器应先启动自检

●   测试结束后等待自动放电完成及音响报警停止后再拆除接线

●   净重17.6kg，搬运时需两人配合或使用推车

结论

ZXR-5S1双通道直流电阻测试仪通过高压侧与低压侧分级电流输出、双通道同步采样、0.1μΩ分辨率等设计，在大型变压器温升试验场景中具有结构优势。与常规单通道仪器相比，其并行测量能力可减少因测试时序带来的温度折算偏差，音响放电报警与卧式结构进一步提升了现场操作的安全性与便利性。适用于变压器制造、检修及温升特性研究中的直流电阻快速、同步测量工作。
