关于变压器直流电阻测试仪的简介

发布时间:2018-12-21 浏览数:36

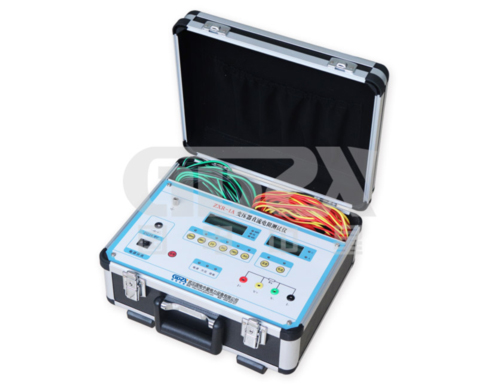

       变压器直流电阻测试仪,又称直流电阻测试仪,直流电阻速测仪、直阻测试仪,感性负载直流电阻测试仪等,是测量大容量变压器直流电阻的仪器,广泛应用在发电厂、供电局、变压器制造厂以及大中型用电企业。下面国电中星为大家简单介绍变压器直流电阻测试仪。


一、产品特点

1、采用全新电源技术,测量迅速、体积小巧、使用方便

2、大容量 CPU 可存储 255 组测量结果

3、采用典型的四线制测量法,以提高测量电阻(尤其是低阻)的准确度

4、自带面板式微型打印机,可汉化打印测量结果

5、存储结果可查阅、打印

二、功能用途

1、采用高速16位A/D转换器,测量数据稳定,重复性好。

2、自动程控电流源技术,电流源共设1000个电流档位,由内部微控制器根据被测电阻自动控制,从而达到比较宽的测量范围和最佳的测量状态,无须手动切换电流换档。

3、响应速度快,在测量状态可以直接转换分接开关,仪器会自动提示,新的电阻值很快就会显示出来。

4、高度智能化设计,功能设置巧妙先进,可自动判断测试线虚接、断线等故障。

5、保护功能完善,能可靠保护反电势对仪器的冲击,具有自动放电指示功能。

6、可显示测量电流和测量时间。

7、智能化功率管理技术,可有效减轻仪器内部发热。

8、可储存120次测量数据,掉电不丢失。

9、全部汉字菜单及操作提示,直观方便。

三、技术指标

1、输出电流:5A、10A

2、测量范围:5A:1mΩ~4Ω

10A:1mΩ~1Ω

3、分辨率:1μΩ

4、测试精度:0.2级

5、工作温度:-10℃~50℃

6、工作湿度:0~80%

7、工作电源:AC 220V±10% 50Hz±1Hz

四、使用参数

1、测量范围: 0~2000Ω。(共六档)

2、测试电流: 5A(20mΩ~2Ω); 0.5A(20Ω); 0.05A(200Ω) ; 0.005A(2000Ω) 。

3、分辨率: 1μΩ(20mΩ档); 10μΩ(200mΩ档); 0.1mΩ(2Ω档); 1mΩ(20Ω档); 10mΩ(200Ω档); 0.1Ω(2000Ω档) 。

4、准确度: 1mΩ~2000Ω ( ±0.5 % )

5、整机功耗:≤100W

6、工作温度与湿度: 0℃~40℃; ≤ 85 % RH

7、耐压: AC1.5kV 50HZ 1min

8、工作电源: AC220V 50 HZ (±10 %)

9、尺寸:350mm(L)× 260mm(W)× 140mm(D)

        国电中星是电力检测设备厂家,变压器直流电阻测试仪有多种规格,1A、2A、3A、5A、10A、20A、40A、50A、100A,还有三通道5A、10A、20A,规格多,欢迎选购!
