回路电阻测试仪的测试步骤

发布时间:2019-03-13 浏览数:131

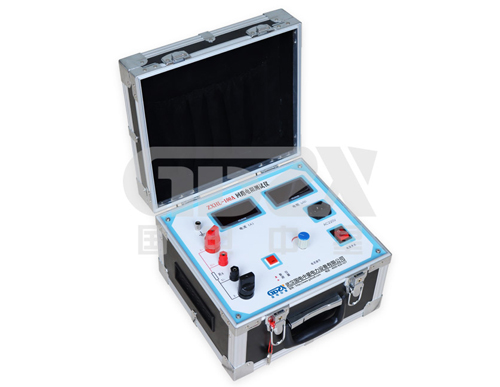

        回路电阻测试仪又称接触电阻测试仪,是用于开关控制设备的接触电阻、回路电阻测量的专用仪器,使用回路电阻测试仪有以下几个步骤,下面国电中星为您详细总结。


        1、首先按照四线测量法,用专用测试线将被试品连接至仪表面板上,注意电压测量线应接在电流输出线内侧。

        2、然后接通AC220V电源,注意电源进线的第三根线即保护地必须接到大地,按下电源开关,此时电流表、电阻表显示“000”(可在未数允许一位数跳动)。

        3、再按测量开关,按顺时针调节电流输出旋钮至电流表头显示“100.0”时,再读取阻值表头上的数字即为被测试品的阻值,并记录数据。(若显示“1”表示所测回路超量程)。

        4、测试完毕,按逆时针的方向将电流输出调节旋钮调至小,复位测量开关,再切断电源开关。如要重复测试,只需复位测量开关,将测试钳重新夹好,再按测量开关即可。

        国电中星是电力测试设备生产厂家,拥有专业的研发团队和完善的售后团队,我们用优质的产品和周到的服务为回馈广大用户,欢迎放心选购!
