回路电阻测试仪的工作原理是什么

发布时间:2019-03-18 浏览数:63

        电力系统许多大电流电气设备在预防性试验和交接试验中需要准确测量回路的电阻值。因此回路电阻测试仪在电气测试中应用十分广泛。接下来国电中星为您介绍回路电阻测试仪的工作原理是什么。


一、回路电阻测试仪的设计

        回路电阻测试仪采用了高可靠性的大功率集成电路,由直流恒流源、前置放大器、A/D转换器、指示装置等部分组成,如图1所示,是具有毫欧、微欧量程的低值电阻测量仪,操作简单,可一键测量回路电阻、导线电阻、线圈的电阻等,且测试电流能自动稳流,保证了测试数据的稳定可靠。


二、回路电阻测试仪的测量

        回路电阻测试仪在测量时,由高频开关电源输出100A或更大的电流,施加于被测电阻测两个端钮之间,通过采样电路采集电流流过被测电阻所产生压降的模拟信号,经前置放大器放大后,又A/D转换器将模拟信号转换成数字信号,再经微处理器对数据进行滤波、运算处理,根据串联电路电流处处相等的原理,通过欧姆定律R=U/I,由负载两端的压降U和回路中的电流之比得出被测体的直流电阻值,如图2所示。

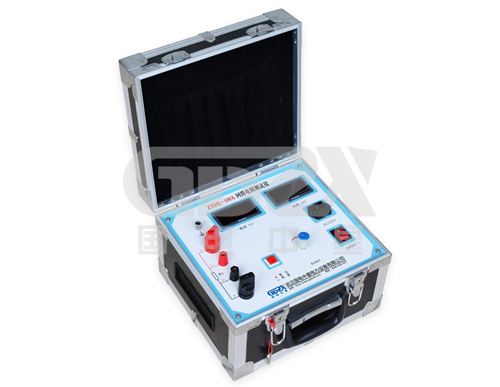

        国电中星是回路电阻测试仪生产厂家,生产的回路电阻测试仪型号主要有:ZXHL-100A、ZXHL-100P、ZXHL-200A、ZXHL-200P、ZXHL-300A、ZXHL-600A等,欢迎选购!想要了解更多关于回路电阻测试仪的信息,关注国电中星,欢迎咨询。
