高压开关动特性测试仪校验装置性能测试

发布时间:2020-05-22 浏览数:98

        为了确定高压开关动特性测试仪校验装置的准确度及长期稳定性,是否达到预期要求,本文中国电中星为大家讲解高压开关动特性测试仪校验装置的功能测试。


一、电量测量功能测试

        开关动特性测试仪校验装置的电量参量功能测试的技术指标0-1000V;分辨率为0.1V;交流准确度为0.5%;直流准确度为0.2%

对以上数据进行处理可以得到,直流、交流电压均达到预期的准确度。直流电压测量准确度为0.2%,交流电压测量准确度为0.5%


二、开关动作校验功能测试

        对开关动特性测试仪校验装置开关动作时间校验功能的测试电路。通过计数器发出跃变信号触发校验装置开关动作时间测试,通过计数器记录该功能的时间脉冲数,测试结束后将计数器所计时间脉冲转换为时间,与校验装置时间进行对比,得出测试误差。

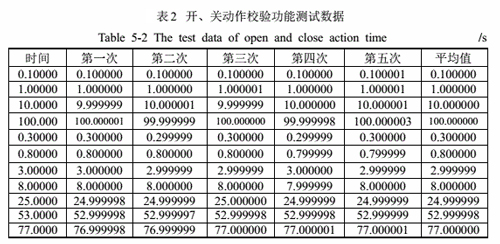

        测试包括固定时间0.1s、1s、10s和100s以及任意设定的动作时间测试,测试数据见表


        根据以上数据计算开关动作时间参量测试误差,数据表明,开关动作时间准确度满足设计要求。

        以上描述了高压开关动特性测试仪校验装置的具体测试方法,并对其电量参量和开关参量分别进行测试。国电中星专业生产开关动特性测试仪校验装置,还有多种电力测试设备,种类多型号全,欢迎选购。
