工频耐压试验装置的产品结构

        工频耐压试验装置适用于高压电气设备、电器元件、绝缘材料等进行绝缘耐压试验，是高压试验中必不可少的重要设备。本文中国电中星与大家一起了解工频耐压试验装置的产品结构是怎样的。

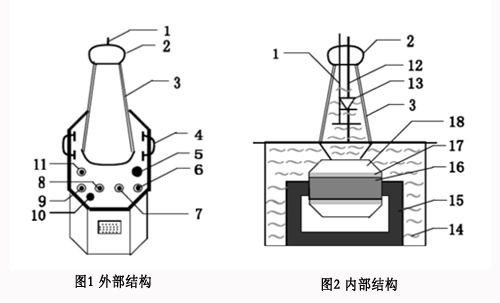

        工频耐压试验装置具有体积小，重量轻，结构紧凑，功能全，性能好，使用方便等特点，采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。其外部结构图见图1，内部结构见图2。

1-------短路杆D                  2-----均压球                             3-----高压套管                       4-----变压器提手
5-----油阀                          6-----次压输入端子a                  7-----次压输入端子x               8-----测量端子E
9-----测量端子F                 10-----变压器外壳接地端            11-----高压尾X                      12-----高压输出A
13-----高压硅堆                 14-----变压器油                         15-----铁芯                           16-----一次低压绕组
17-----测量绕组                 18-----二次高压绕组
