接地故障测试仪的工作原理

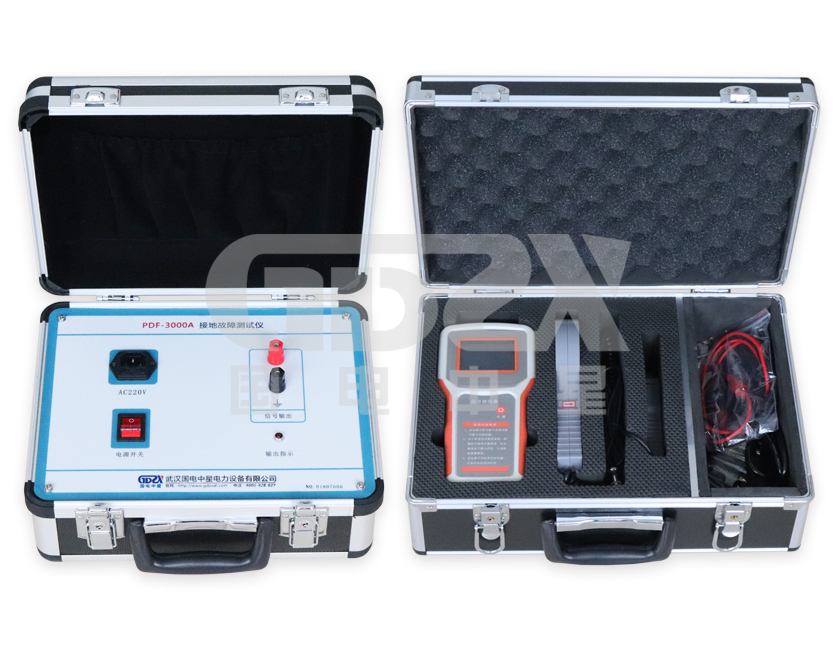

PDF-3000A接地故障测试仪能够适用于任何电压等级的直流系统，配备了高精度的检测钳表，通过对多种信号的高效处理大大提高了检测范围与抗干扰能力；采用了优秀的算法和先进的模糊控制计算理论，将被检测绝缘支路的优势程度以数值的形式表示出来，充分体现了人工智能的优越性；对于接地点位置的断定，它们更是拥有准确的判断力，每次检测都能够指出接地点位置及方向。

工作原理：

国电中星生产的该仪器用于在不断电情况下查找发电厂、变电站直流系统接地点的准确位置。仪器在原理上引入一种全新的探测方法----波形分析法，其主要特点和优点：检测灵敏度高、排查系统分布电容能力强、不断电查找、不影响系统正常运行、抗干扰能力强、安全可靠等。波形分析法，就是利用在直流母线与地之间加入一种特定的周期性电压信号，通过卡钳式探头探测各支路电流，分析、计算电流信号基波与谐波的相位及相位差，进而判断是否存在接地故障及接地故障点。

仪器由信号发生器、信号接收器和信号采集器（卡钳）三部分组成。在查找直流系统故障时，三者须同时配合使用。

本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：
