高压开关的真空度该怎么测量？

高压开关的真空度的值，是衡量高压开关性能的一个重要的指标，在对高压开关的真空度进行测量，需要用到高压开关真空度测试仪，接下来由国电中星给大家介绍一下高压开关的真空度怎么测量。

真空开关灭弧室的两个触点在一定距离上被拉开，施加电场脉冲高压，灭弧室置于电磁线圈内或新的电磁线圈置于灭弧室外，向线圈传递大电流，从而在灭弧室内产生高压脉冲磁场同步。 这样，在强脉冲磁场和强电场的作用下，灭弧室内的带电离子螺旋运动，与残余气体分子碰撞、电离，产生的离子电流与残余气体密度即真空度近似成正比。 由于不同真空管的结构不同，在接触距离相同、真空度相同、电场和磁场相同的条件下，离子电流也不同。 通过实验可以标定各种管型的真空度与离子电流的对应曲线。 在测量离子电流时，通过查询管的离子电流-真空曲线可以得到管的真空度。

由测量控制电路机，高压电场发生电路，线圈电流控制电路，通讯，打印机，液晶显示器电路的领域。的工作过程是：测量控制电路发出指令，磁电容由切换电源，控制电路监测，当在磁性电容器的电压达到预定值时，控制电路的问题两个控制信号控制输出充电电的高电压和励磁线圈中的电流灭弧室被接通时，一个强电场，在强磁场状态下，放电弧室的开始时，离子电流I，I是在图中所示的曲线2。微控制器输入电流取样电阻R和后预处理电路，并在真空测量值的最后程度通过LCD显示由操作者。

在常规磁控放电测试灭弧室的真空度时，为了能够提高其测试方法灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样如此一来，灭弧室在重新装回断路器时需要通过调整农业机械设计参数，工作量存在很大并需专业技术人员。而使用一种新型磁控线圈之间可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机发展进行信息同步管理控制与数据显示采集图像处理，提高了灭弧室真空度的现场安全测试灵敏度。

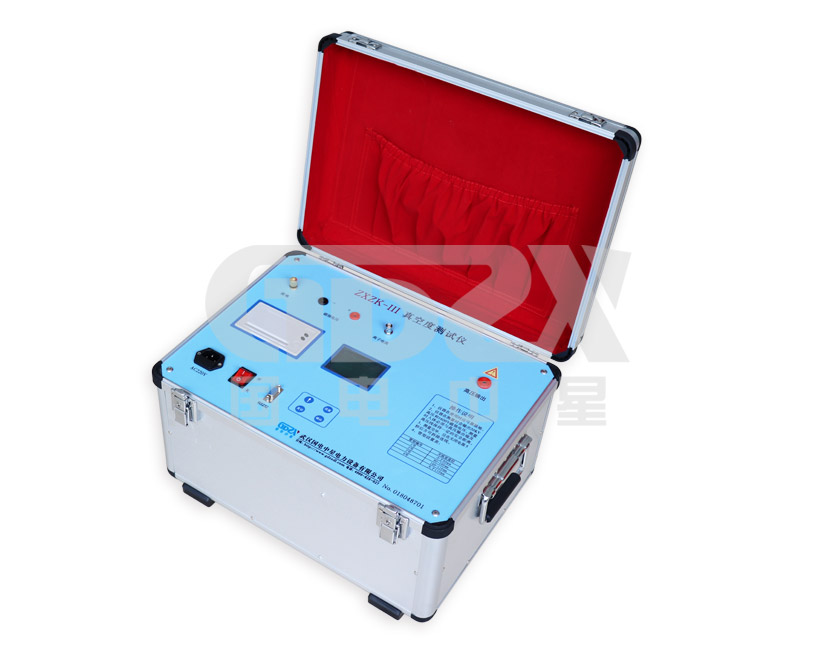

国电中星是专业的电力检测设备生产厂家，生产的高压开关真空测试仪，测试精度高，稳定性能好，智能化程度高，受到广大用户的受人亲睐，欢迎大家拨打4000-828-027，来电详询！
