串联谐振试验装置的系统配置应满足哪些需求?

发布时间:2018-04-24 浏览数:102

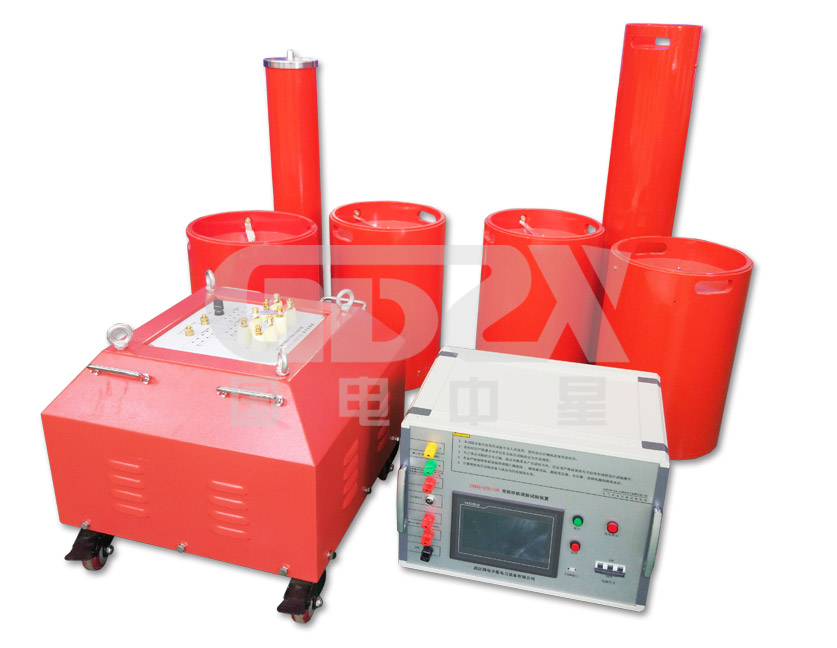

       串联谐振试验装置是由四个部件组成,分别为变频电源、励磁变压器、电抗器和电容分压器。变频电源将220V/380V,50HZ的电源变为频率可调、电压连续可调,同时集操作、保护、控制、监测功能于一体;励磁变压器将变频电源输出的电压升压,同时隔离高压和低压;电抗器与被试品的电容构成串联谐振连接方式;分压器并联在被试品上,用于测量调节器上的高压电压值和低压,并作过压保护信号。

        串联谐振试验装置的系统配置应满足哪些需求?国电中星以ZXBXZ系列变电站交流耐压谐振装置为例,从串联谐振试验装置的4个部件分别列出了各部件需要满足的要求。


一、变频控制源

1、过压保护,失谐保护:具备电子式过压保护、失谐保护功能,避免试品不受过流和闪络伤害,并且动作十分灵敏;

2、过流保护:除了过压保护,系统装有电子式过流保护装置,抗干扰能力强,保障试品不受到伤害,不仅如此,它还使用关断功率管的方式来切断输出,不直接切断电流,因此也不会产生电弧;

3、自动寻找谐振点:在试验时,有变频控制源自动/手动两种方式可设定,设定自动方式,变频控制源将自动找到谐振点;

4、自动升降压:在试验时,若设定为自动方式,变频控制源将根据操作员设定的试验电压和试验时间自动的升压,到时间后自动降压并保存试验数据显示在显示屏上,根据用户的需要可以存入仪器的内存中永久保存;

5、数据存储:可以将试验数据永久保存在设备的内存中;

6、数据打印:可以将试验数据打印出来;

7、温湿度显示:设备有试验环境温度和湿度的显示,以便用户分析数据;

8、变频控制源自身保护功能:过流、过压、过热、欠压等保护;

9、波形显示和分析:设备具有波形显示功能,能观察高压输出的波形,并可以分析波形中的谐波成分。


二、激励变压器

1、容量为10 kVA;

2、输出电压为0~1000V/0~2500V;

3、高压电流为10A/4A;

4、激励变压器原、副边线圈按10 kV隔离水平设计,原边线圈与铁心和铁外壳处在同一电位上,副边线圈对原边线圈及地为高压隔离;

5、激励变压器的输出端对地连接有压敏电阻器或氧化锌避雷器,激励变压器的结构型式为环氧浇注式,有3倍以上的绝缘裕度,这样可以有效地防止反击过电压和传递过电压对试验设备和人身的冲击。


三、电抗器

1、电抗器设计单节为20kV/1.8A和容量20kV/0.8A两种。其中20kV/1.8A的电抗器六只,20kV/0.8A的电抗器三只。

2、采用20kV/1.8A的六只电抗器先三只串联成两组再两组并联后再与20kV/0.8A的电抗器三只串联组并联可以完成35kV、截面积185 mm2、2km交联电缆的耐压试验,采用20kV/1.8A的电抗器五只并联可以完成10kV、截面积300 mm2、5km交联电缆的交流耐压试验。


四、电容分压器

1、分压器设计为纯电容分压型式,分压比例为6000:1;

2、工作频率为30 Hz-300Hz,交流有效值1级。

3、高低压电容采用相同的材料,试验频率。电压幅值和电磁场对其测量准确度无影响。

        更多关于串联谐振试验装置的精彩内容,国电中星将定期为您呈现,敬请期待!
