高压开关动特性测试仪的技术指标有哪些?

发布时间:2020-07-09 浏览数:72

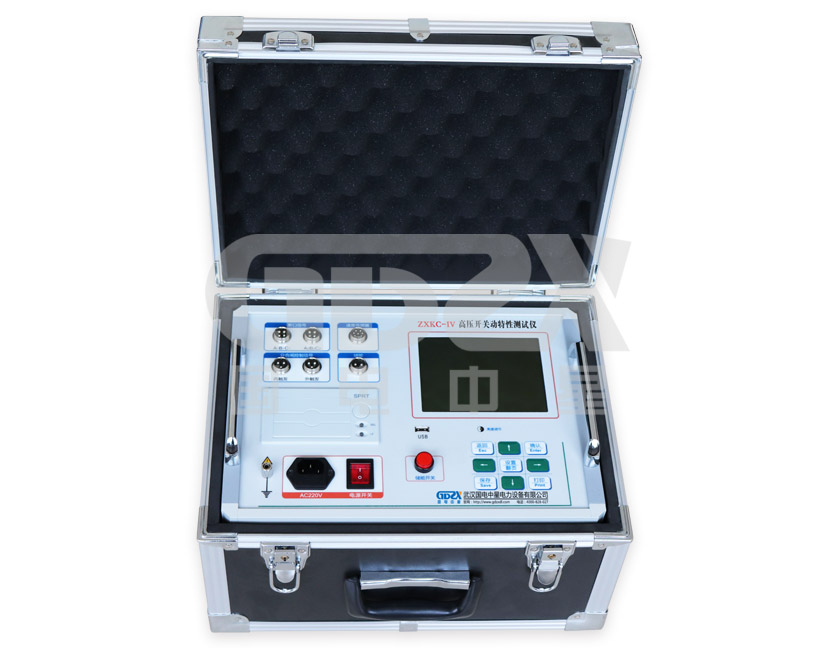

高压开关动特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定,抗干扰性强,可在500kV等级及以下电站做实验,接线方便,操作简单,是高压开关检修试验中实用方便的工具。

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关动特性测试仪是我公司为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

技术参数

1. 时间测量:6路

                    固有分闸(合闸)时间

                    分闸(合闸)相内不同期

                    分闸(合闸)相间不同期

                    合闸(分闸)弹跳时间(弹跳次数)

   测试范围:0.01ms~15000ms

   准 确 度:0.5%±2个字,

2. 速度测量:刚分(刚合)速度

                    指定时间段(行程段或角度段)平均速度

   测速范围:1mm传感器 0.01~25.00m/s,

                   0.1mm传感器 0.001~2.50m/s

                  360°角度传感器 0.01~25.00m/s

3. 行程测量:动触头行程(行程)

                    接触行程(开距)

                    过冲行程或反程(超程)

4. 传感器测量范围

1) 直线位移传感器50mm,分辨率:0.1mm,行程0.1~50mm

2) 直线位移传感器300mm,分辨率:0.1mm,行程10~300mm(选配)

3) 直线位移传感器500mm,分辨率:1mm,行程10~500mm(选配)

4) 360线传感器:360°,分辨率:0.25°,行程1mm~1000mm

5. 电流测量:0~15A,分辨率:0.01A,显示电流值为线圈电流最大值。

6. 显示屏:320×240液晶屏,对比度可调

7. 数据存储:可存储100组测量数据

8. 打印机:高速热敏打印机

9. 仪器电源:AC 220V ± 10%;50Hz ± 2%

10. 直流电源:输出电压:25~265V连续可调,输出电流:≤ 15A(短时)

11. 储能电机电源:输出电压:25~265V连续可调,输出电流:≤ 15A(短时)

12. 主机体积:360×250×140mm

13. 使用环境:-10℃~+50℃

14. 相对湿度:≤90%
