办公室如何测试接地电阻

发布时间:2021-05-14 浏览数:61

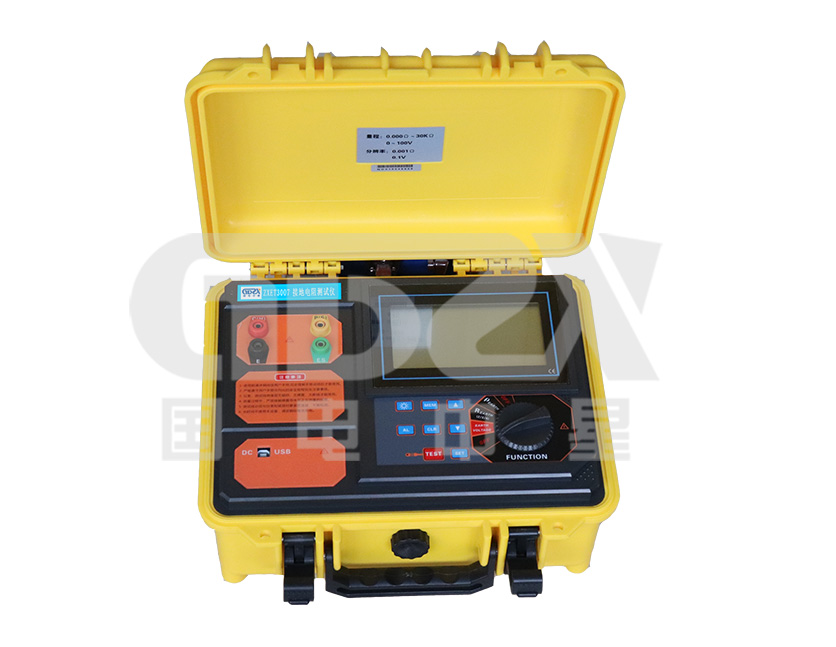

       国电中星专业生产接地电阻测试仪,接下来为大家分享办公室如何测试接地电阻。


在测试之前,请找到中心办公室内的MGB(主接地条),以确定存在的接地系统的类型。 线连接到:
       1.MGN(多接地零线)或传入服务
       2.地面场
       3.水管
       4.结构钢或建筑钢

       首先,对来自MGB的所有各个方面执行无风险测试。目的是确保所有地面都已连接,尤其MGB。重要的是要注意,您并不是在测量单个电阻,而是在测量被钳位的环路电阻。连接接地电阻测试仪感应夹,它们分别放置在每个连接的周围,以测量MGN,地面磁场,水管和建筑用钢的回路

       其次,对整个地面系统进行3极电势下降测试,连接到MGB。为了到达遥远的地球,许多电话公司利用未使用的电缆对伸出一英里的距离记录测量值,并至少每年重复一次此测试。

       第三,使用接地电阻测试仪选择性测试来测量接地系统的各个电阻。连接接地电阻测试仪,该值是MGB特定支路的阻力。然后测量地面。该读数是中心局地面场的实际电阻值。现在继续到水管,然后重复建筑用钢的阻力。您可以通过欧姆定律轻松验证这些测量的准确性。计算时,各支脚的电阻应等于给定的整个系统的电阻(允许合理的误差,因为可能无法测量所有接地元件)。
这些测试方法可提供对中心局的最精确测量,因为它可以为您提供接地系统中的各个电阻及其实际行为。尽管准确,但测量结果无法显示系统如何表现为网络,因为在发生雷击或故障电流的情况下,所有组件均已连接。

       为了证明这一点,您需要对单个电阻执行一些其他测试。

       首先,在MGB的每条支路上执行3极电势下降测试,并记录每次测量。再次使用欧姆定律 这些测量值应等于整个系统的电阻。从计算中,您将看到您的总RE值降低了20%到30%。

       最后,使用选择性无桩方法测量MGB各个分支的电阻。它的工作方式类似于无桩方法,但是在使用两个单独的夹具的方式上有所不同。在通往MGB的电缆周围放置了感应电压钳,并且由于MGB连接到与接地系统平行的输入电源,因此达到了这一要求。拿起感应夹,并将其放置在引出地面的接地电缆周围。当测量电阻时,这是接地场的实际电阻加上MGB的平行路径。并且因为它的欧姆电阻应该非常低,所以它对测量的读数没有任何实际影响。对于接地棒的其他支脚,即水管和结构钢,可以重复此过程。

       要通过无权益的选择方法测量MGB,请将感应电压钳夹在管线与水管之间(因为铜水管应具有非常低的电阻),您的读数将仅是MGN的电阻。
