高低压开关柜通电试验台怎么使用

发布时间:2021-06-11 浏览数:111

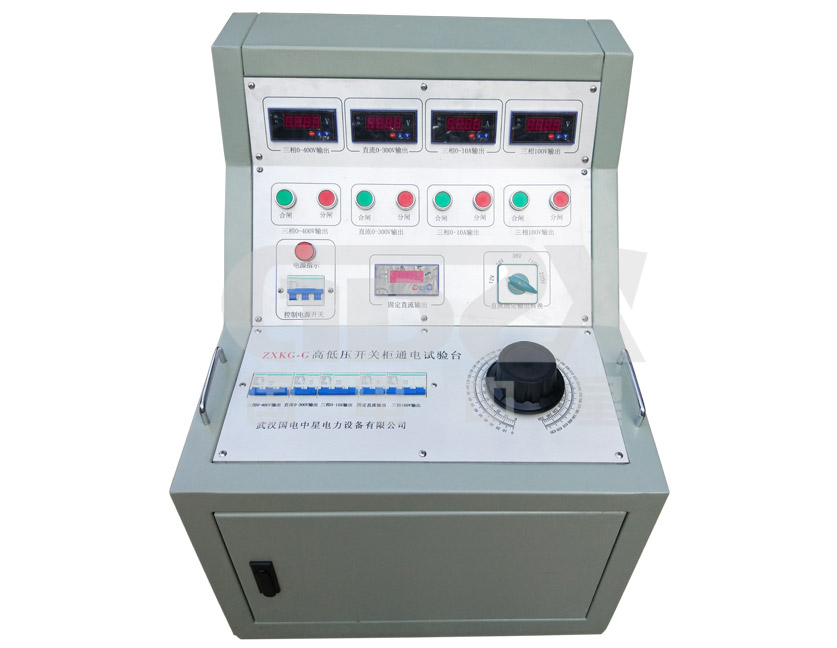

高低压开关柜在出厂之前,需要进行各项通电试验,用来检测开关柜的性能怎么样,需要用到高低压开关柜通电试验台这款仪器,该设备主要的功能,就是来对高低压开关柜进行各种通电试验,判断开关柜的性能好坏,是否能出厂,本文就来给大家简单介绍高低压开关柜通电试验台怎么使用。


1、10A和16A空气开关串联连接,以保护短路。根据用户的特殊要求,参数中有4项,可以同时组合门而不进行联锁。请注意使用中的要求。

       2、本技术参数7.8.9项不受接触器控制。只要主电源开关闭合,即可输出单相DC24V、36V、110V、220V输出(定值)、单相AC220V输出(定值)、三相AC380V输出(定值),

       3、直流合闸电源的输出直流0-300V(大容量)是一个单独的单元,可以与主柜分开使用,也可以与主柜结合使用,直接从柜体后面板的直流300V输出端输出。有关详细说明,请参见第5步:HZGK-300A开关电源。

       4、三相开关K1,AC380V相电压表,接输入电源AC380V

       5、将交流工作电压输出电源线连接至电压表

       6、检查配线,电源开关被接通

       7、将电压调节器归零并按下“关闭”按钮,

       8、按下面板上交流工作电压的“关闭“

       9、慢慢地调整输出调节旋钮,电压上升的要求的值,观察其电压表。

       10、试验结束后,先按面板上交流工作电压的“分闸”按钮,按面板上的总“开口“。然后关断总功率。

       高低压开关柜厂家在生产高低压开关柜的时候,设备出厂之前需要进行通电试验,而高低压开关柜通电试验台就是做此试验的,因此电力工作者需要熟练掌握此设备的试验原理和方法,在工作中才能事半功倍。
