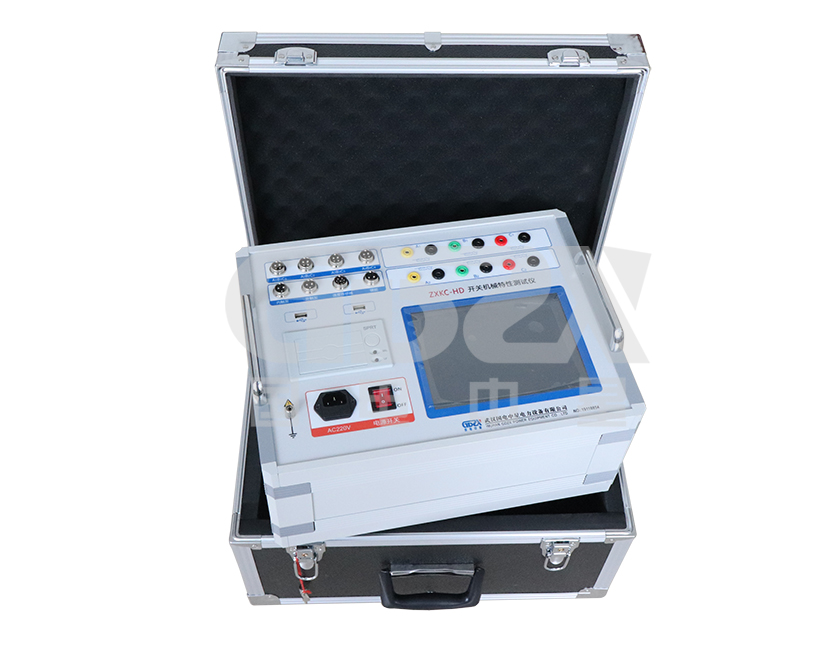

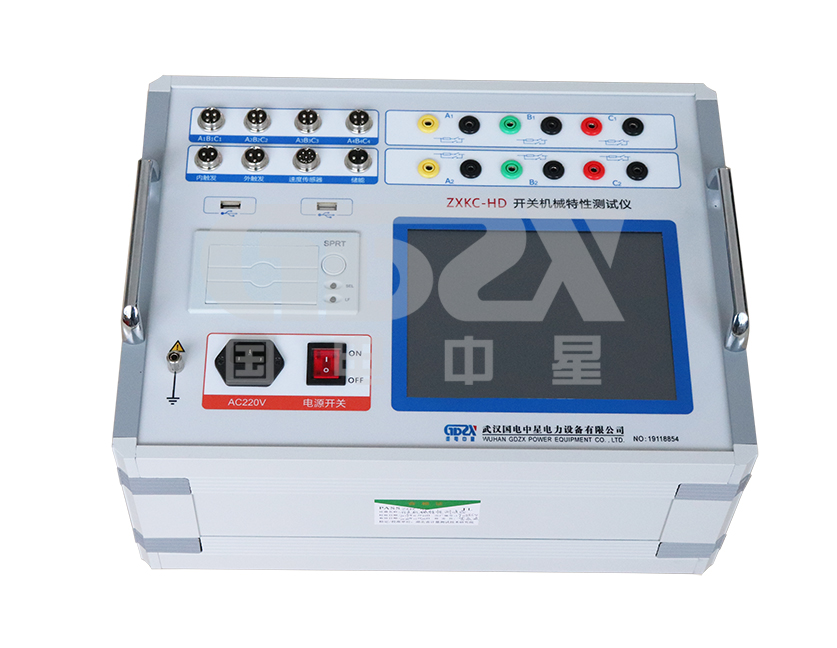

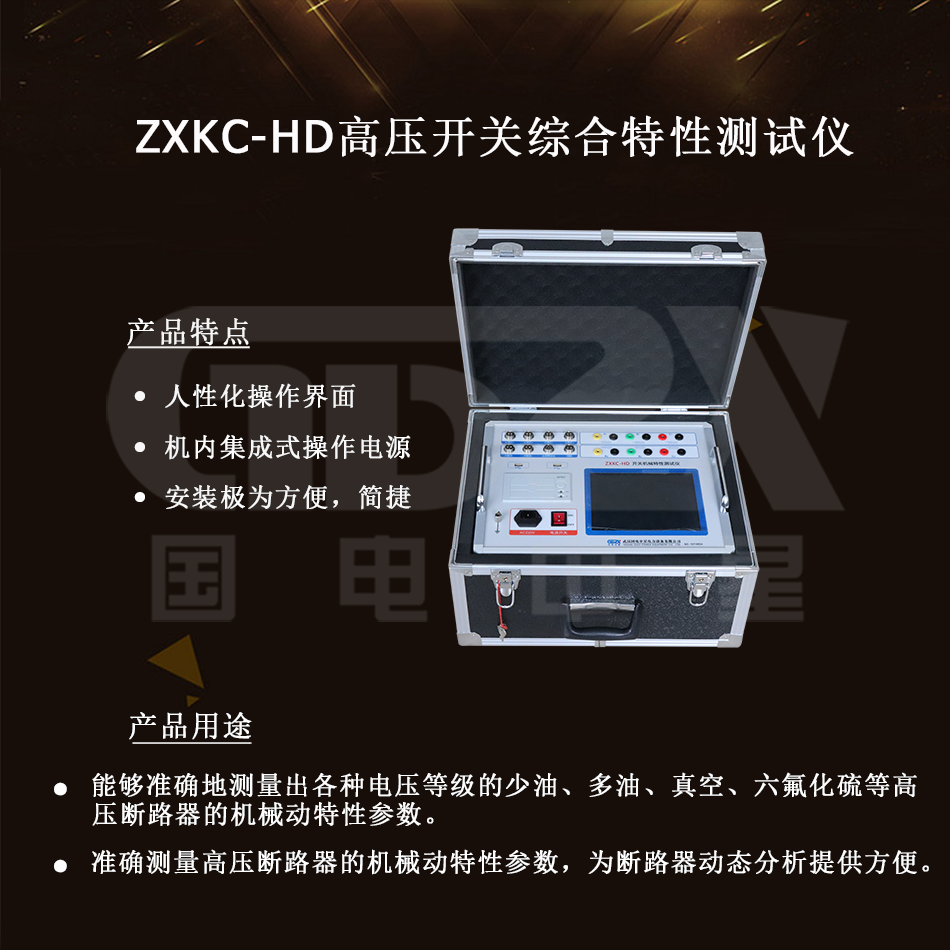

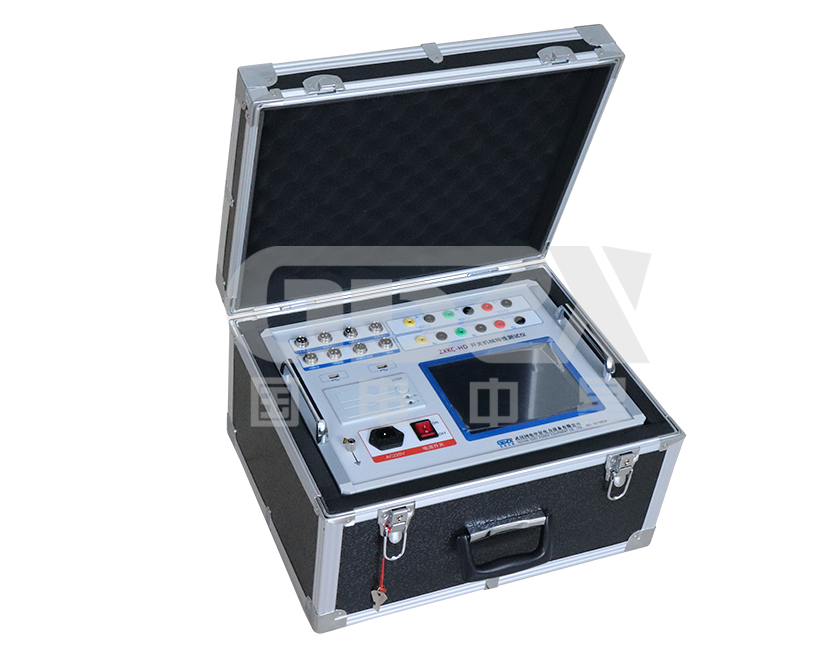

ZXKC-HD高压开关综合特性测试仪是依据《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
产品别称
高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪、高压开关测试仪。

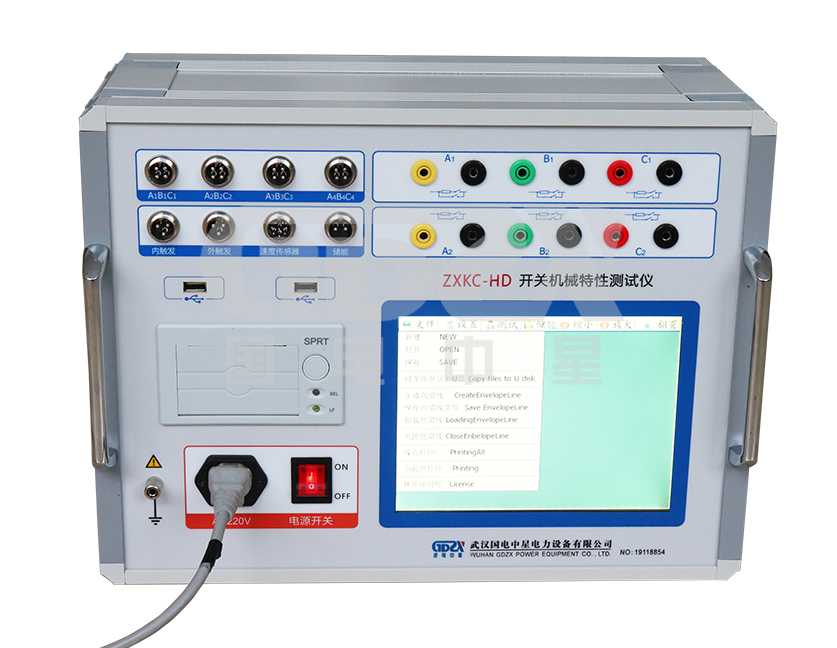

1、8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。

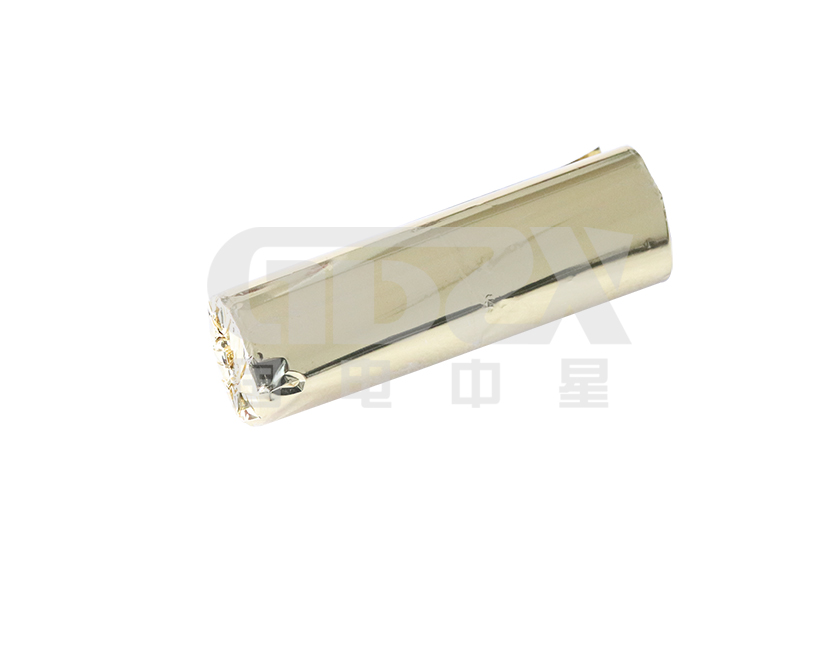

2、高速热敏打印机,方便现场打印测试数据。
3、机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC20~265V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

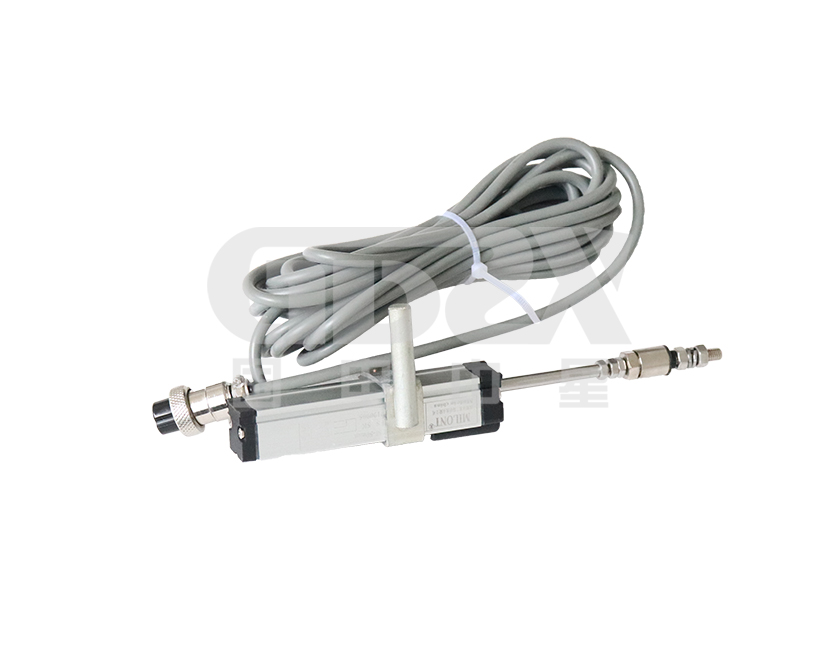

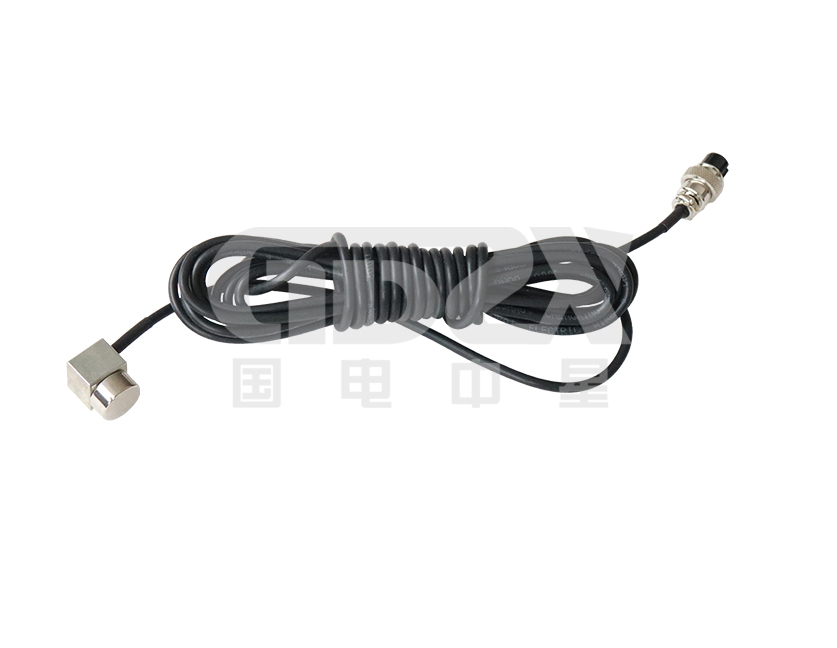

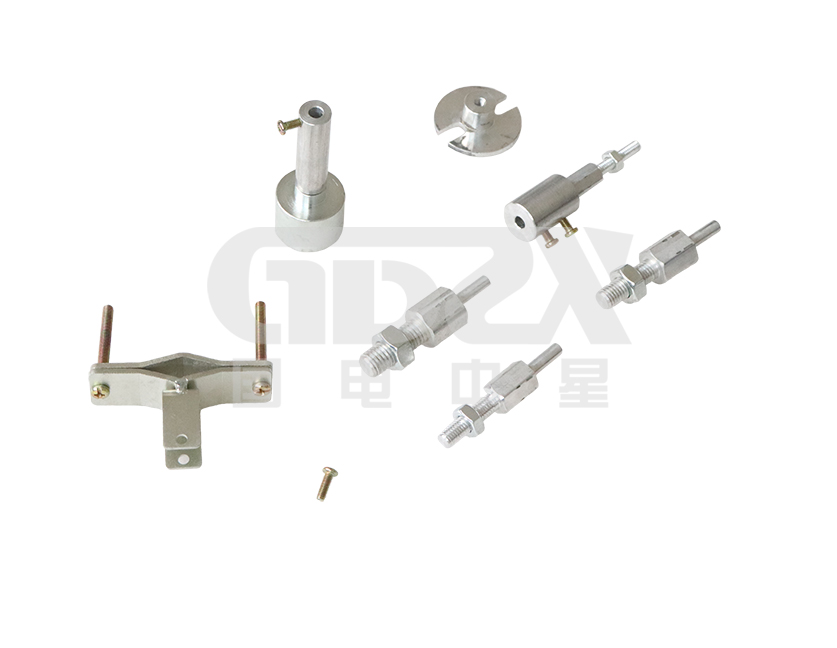

4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次,得到所有数据及图形。
7、主机可存储一万组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
8、配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。
9、同时可测12路金属断口、3路双端接地开关。
10、内含包络线,通过多台(2-10台)开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
11、内部抗干扰电路可满足500kV变电站内可靠使用。
1、时间测量:
12路 固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期
合闸(分闸)弹跳时间(弹跳次数)
测试范围:0.01ms~18000ms,分辨率:0.01ms
2、双端接地开关测量:
3路固有分闸(合闸)时间
分闸(合闸)相内不同期
合闸(分闸)弹跳时间(弹跳次数)及波形
3、速度测量:刚分(刚合)速度
指定时间段(行程段或角度段)平均速度
4、测速范围:1mm传感器 0.01~25.00m/s,
0.1mm传感器
0.001~2.50m/s
0.5°角度传感器 1周波/
0.5°
5、行程测量:动触头行程(行程)
接触行程(开距)
过冲行程或反程(超程)
传感器:50mm,分辨率:0.1mm

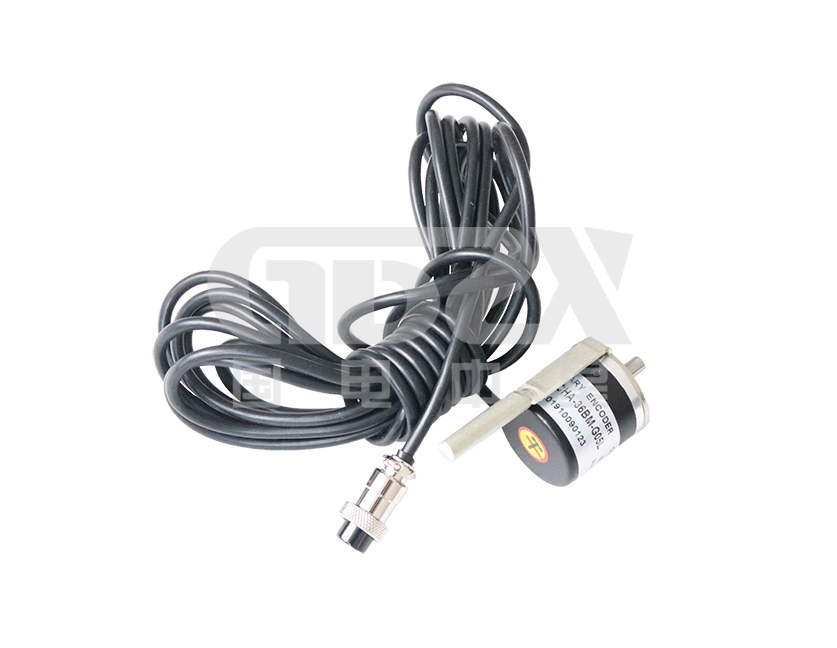

360线传感器:360°,分辨率:0.5°
选配传感器:300mm、1000mm、加速度传感器
6、电 流:电流输出为20A。
7、交流电源:AC 220V ± 10%;50Hz ±
2%
8、直流电源:输出电压:35~265V连续可调,输出电流:≤
20A(短时)
9、隔离开关测量范围:
1)电压输出:DC35~265V(可调)
2)电源输出时间:0.01-19秒(可设置)
3)断口信号采集时间为19秒;
4)可测断口合、分闸时间、三相不同期、弹跳时间及次数
10、主机体积:380×280×170mm
11、使用环境:-10℃~+50℃
12、相对湿度:≤90%
选型指南:
选型指南:
型号名称 | 功能参数 |
ZXKC-VI | 常规型 配置:12路断口,7寸彩色高亮屏,内置电源20A,带储能功能 |
ZXKC-VI2 | 豪华型 配置:在ZXKC-VI基础上增加闭锁电源功能 |
ZXKC-VI3 | 豪华型 配置:在ZXKC-VI2基础上增加干接点(测永磁断路器、少油开关及没有二次控制回路图专用) |

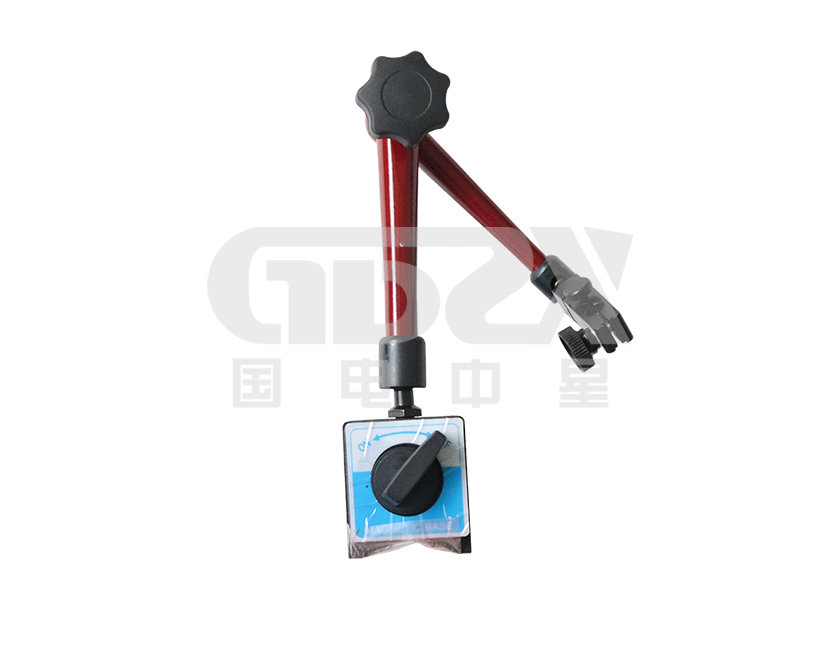

ZXKC-H | 常规型 配置:12路断口,触摸屏,8.4寸彩屏显示,U盘转存,PC分析软件,内置电源20A,360度传感器,直线传感器,万能传感器,磁性表座 |
ZXKC-HA3 | 豪华型 配置::在ZXKC-H基础上增加普通断路器、GIS断路器双端接地功能(3路) |
ZXKC-HA6 | 豪华型 配置::在ZXKC-H基础上增加普通断路器、GIS断路器双端接地功能(6路) |
ZXKC-HB3 | 豪华型 配置:12路断口,3路合闸电阻测试功能,触摸屏,8.4寸彩屏显示,U盘转存,PC分析软件,内置电源20A,360度传感器,直线传感器,万能传感器,磁性表座 |
ZXKC-HB6 | 豪华型 配置:12路断口,6路合闸电阻测试功能,触摸屏,8.4寸彩屏显示,U盘转存,PC分析软件,内置电源20A,360度传感器,直线传感器,万能传感器,磁性表座 |
ZXKC-HC3 | 豪华型 配置:12路断口,3路合闸电阻测试,3路石墨开关测试 |
ZXKC-HC6 | 豪华型 配置:12路断口,6路合闸电阻测试,6路石墨开关测试 |
ZXKC-HD3 | 豪华型 配置:12路断口,3路合闸电阻测试,3路双端接地开关 |
ZXKC-HD6 | 豪华型 配置:12路断口,6路合闸电阻测试,6路双端接地开关 |
ZXKC-HE3 | 豪华型 配置:12路断口,3路合闸电阻测试,3路石墨开关测试,200A动态电阻 |
ZXKC-HE6 | 豪华型 配置:12路断口,6路合闸电阻测试,6路石墨开关测试,200A动态电阻 |
ZXKC-HF3 | 豪华型 配置:12路断口,3路合闸电阻测试,200A动态电阻 |
ZXKC-HF6 | 豪华型 配置:12路断口,6路合闸电阻测试,200A动态电阻 |
ZXKC-HG3 | 豪华型 配置:12路断口,3路合闸电阻测试,3路石墨开关测试,3路双端接地开关 |
ZXKC-HG6 | 豪华型 配置:12路断口,6路合闸电阻测试,6路石墨开关测试,6路双端接地开关 |
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027

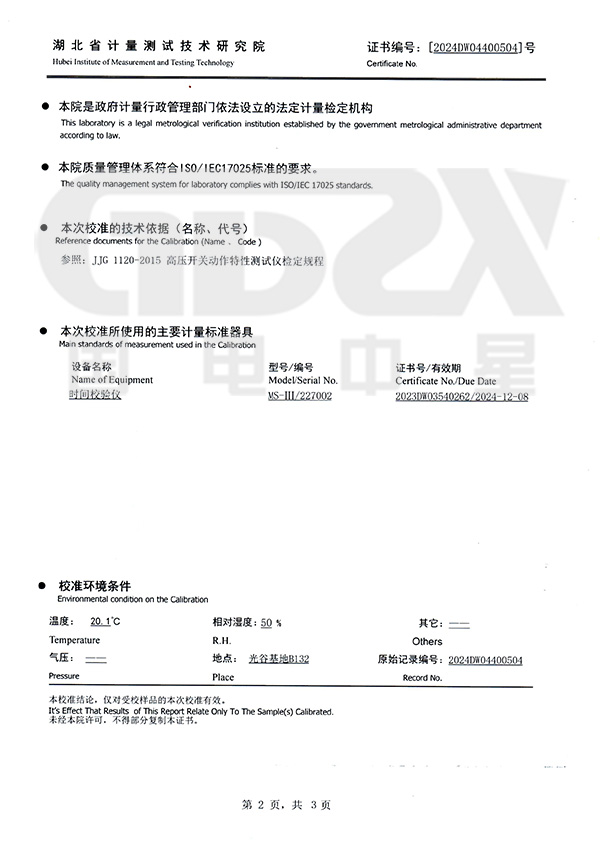

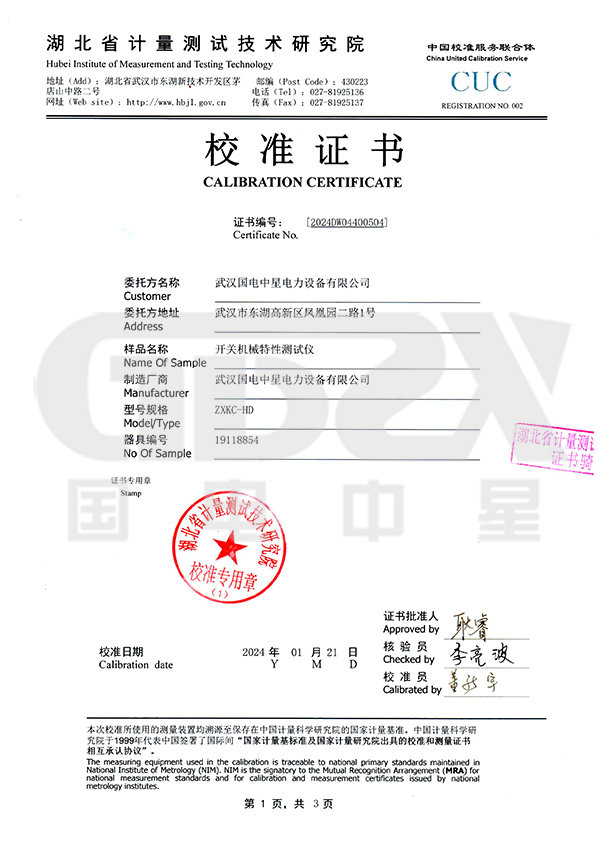

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
