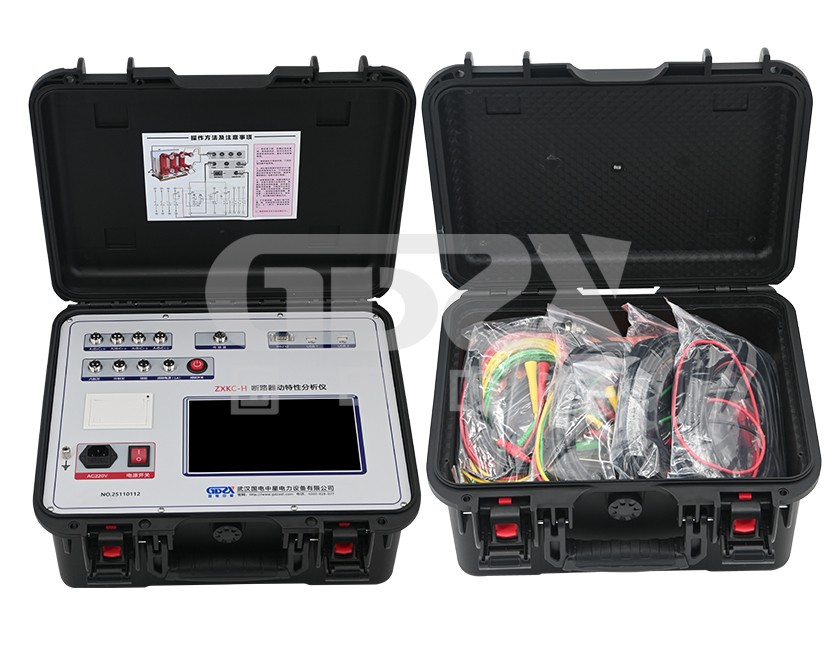

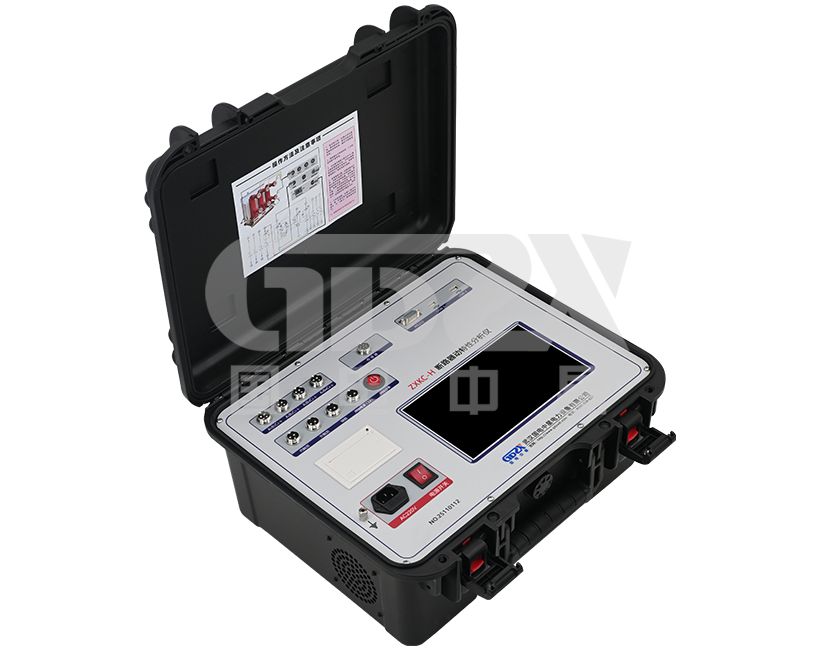

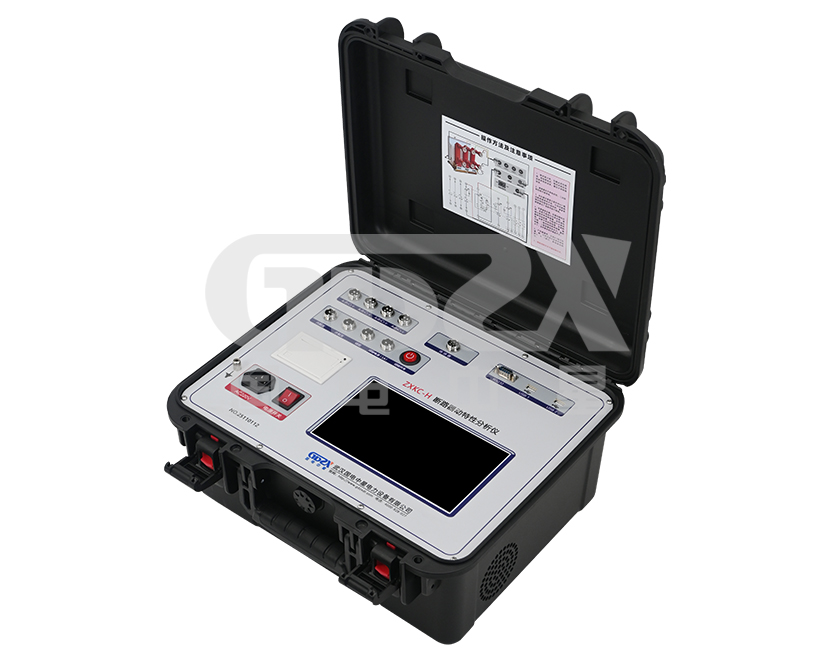

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。ZXKC-H高压开关综合特性测试仪是依据《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
产品别称
高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪

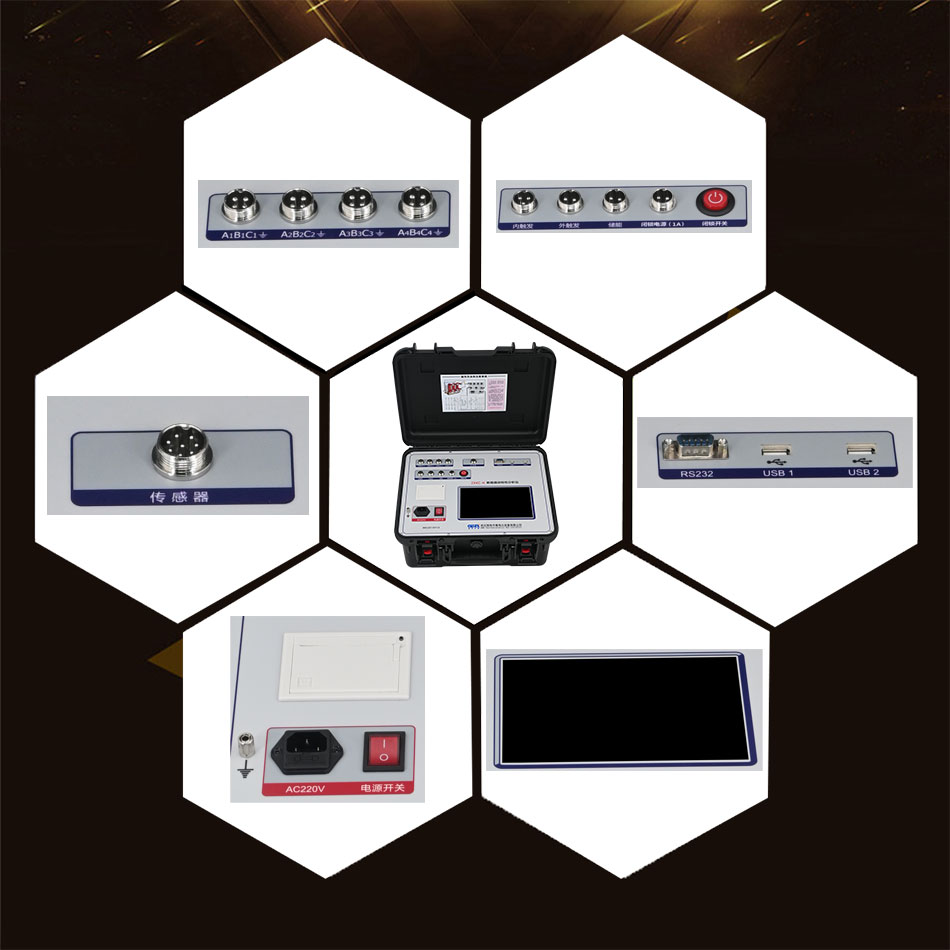

1. 8.4寸彩色大屏,windows操作系统,人性化操作界面,界面直观,触摸屏,便于现场操作人员使用。

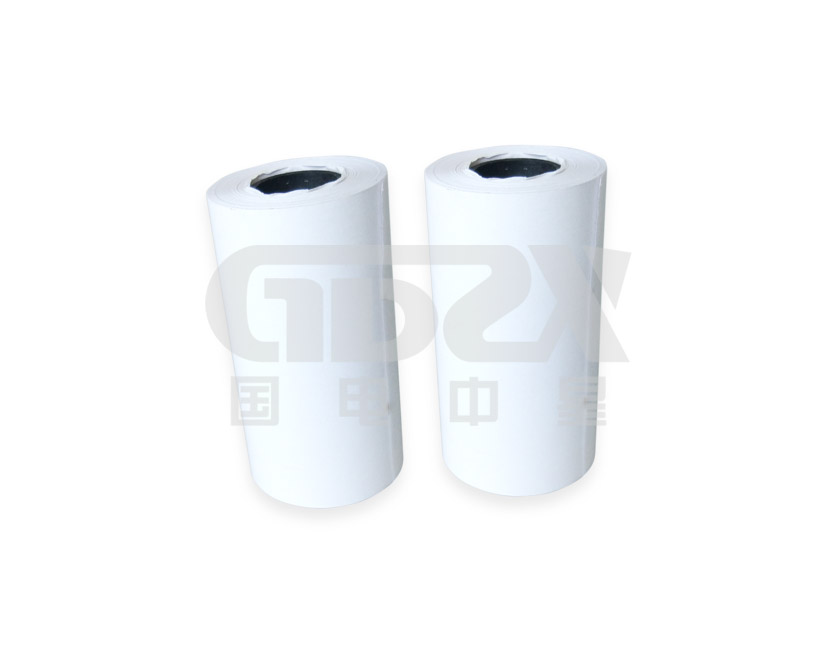

2. 高速热敏打印机,方便现场打印测试数据。
3. 机内集成式操作电源,无须现场二次电源,现场使用方便快捷。可提供DC30~260V可调电源,电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

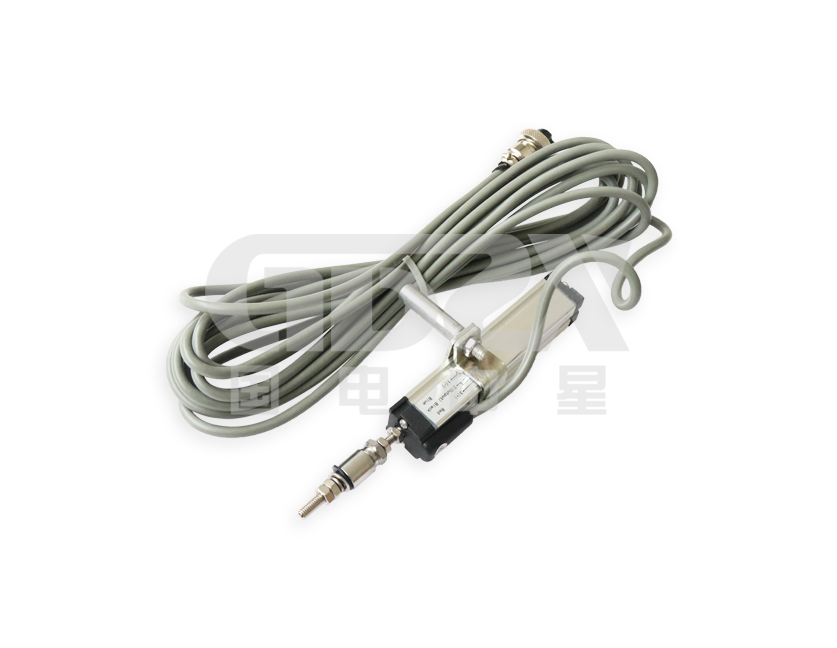

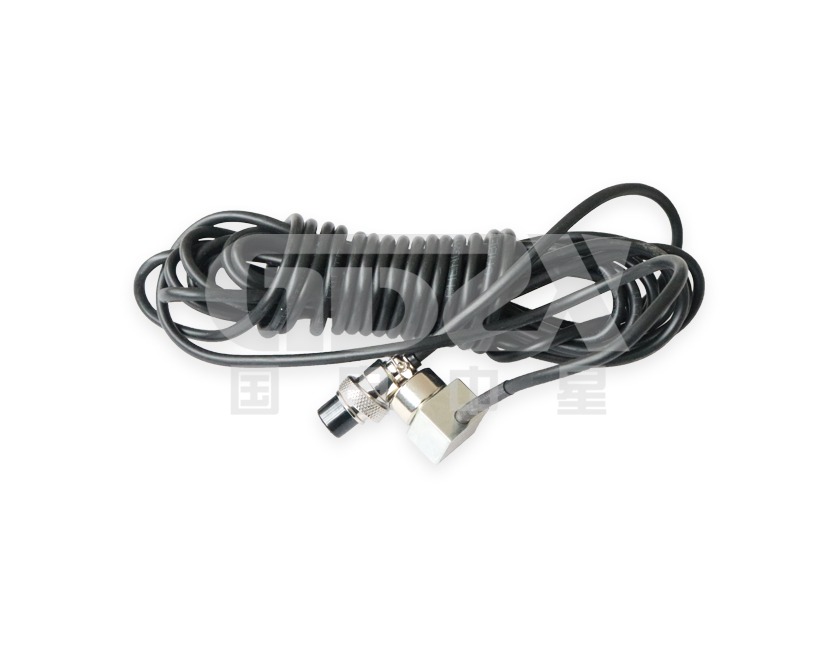

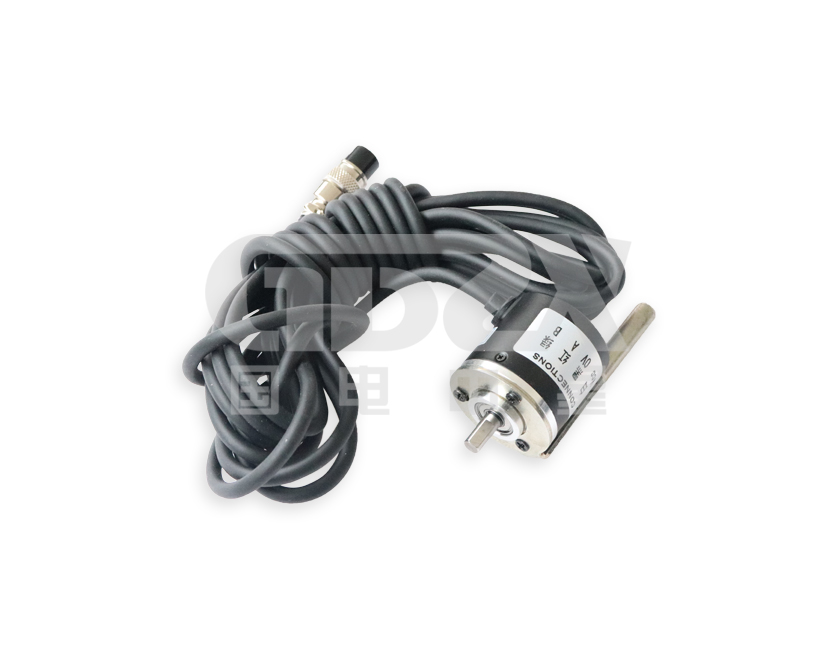

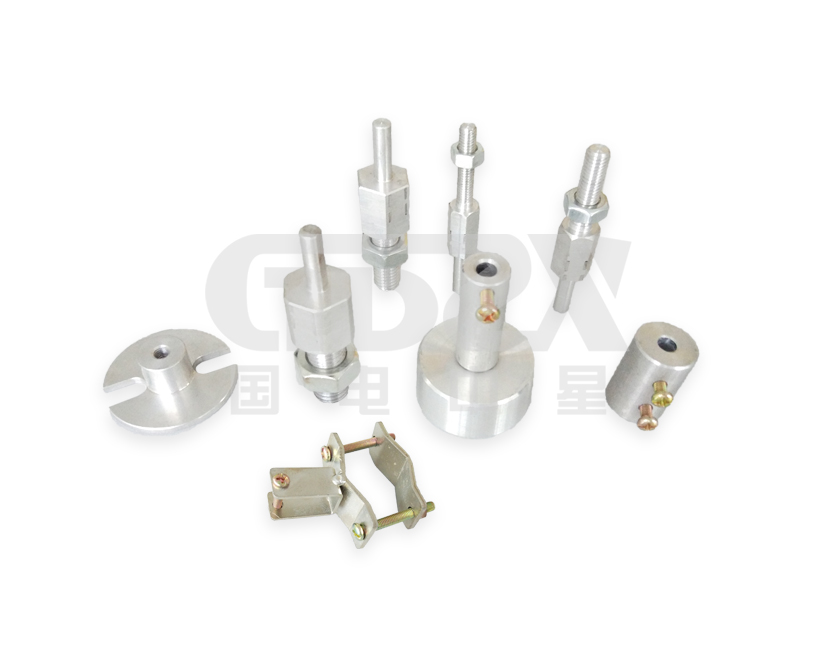

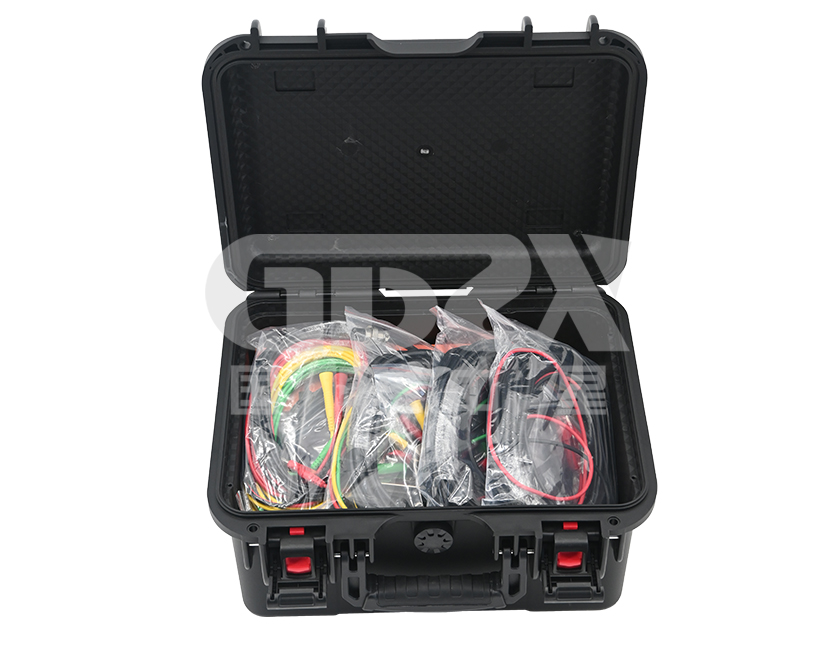

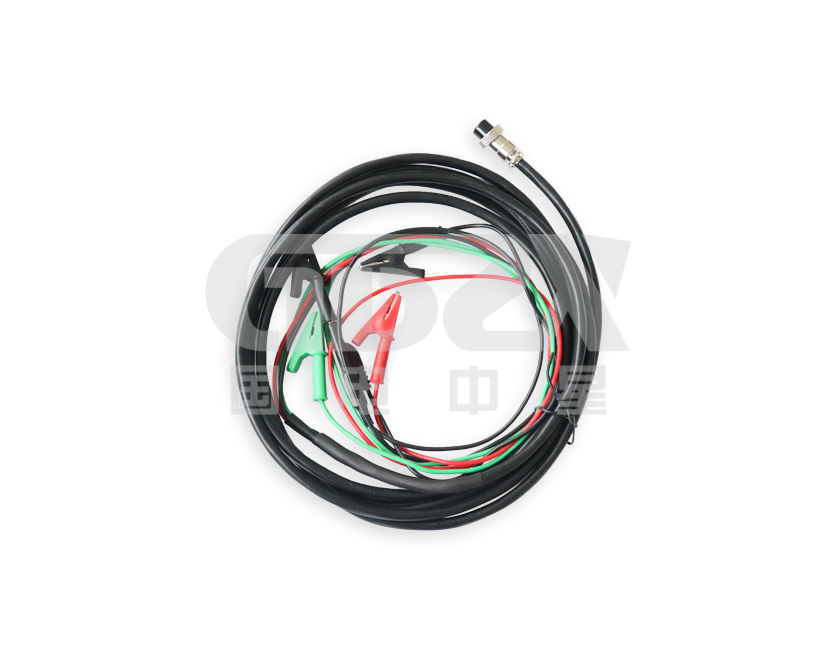

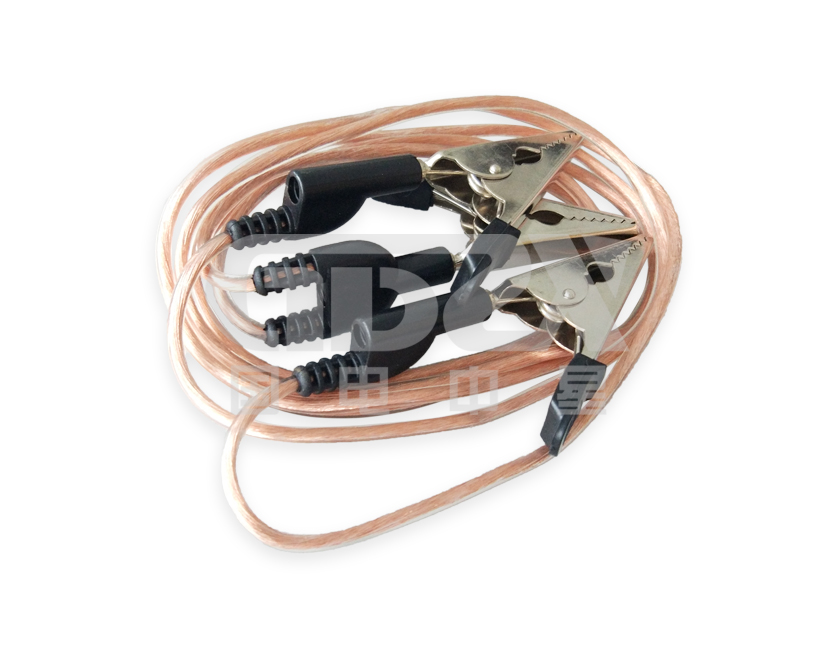

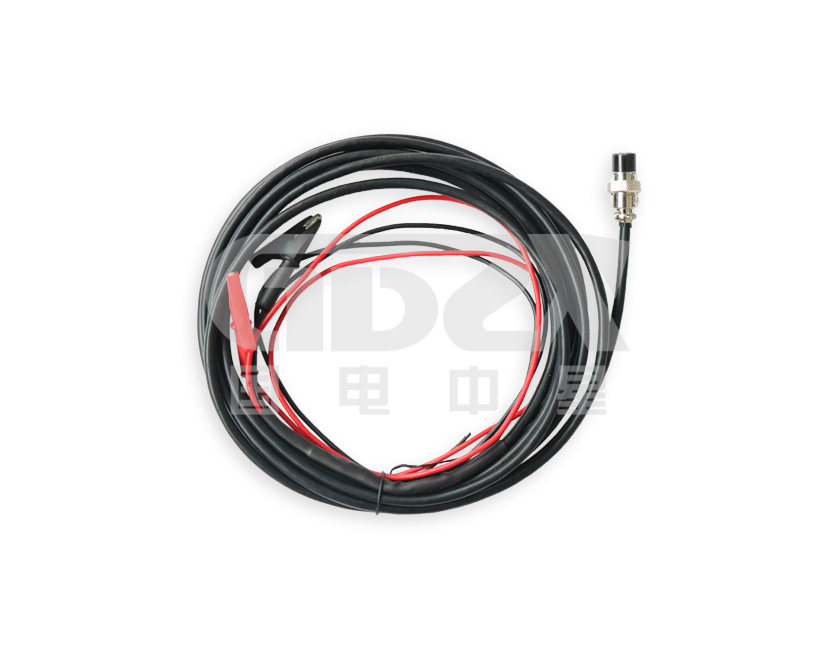

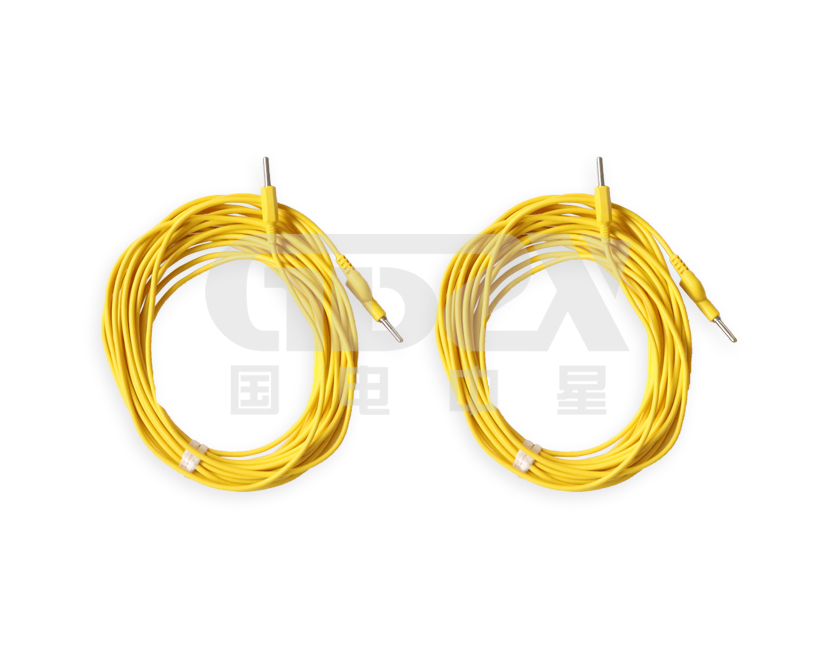

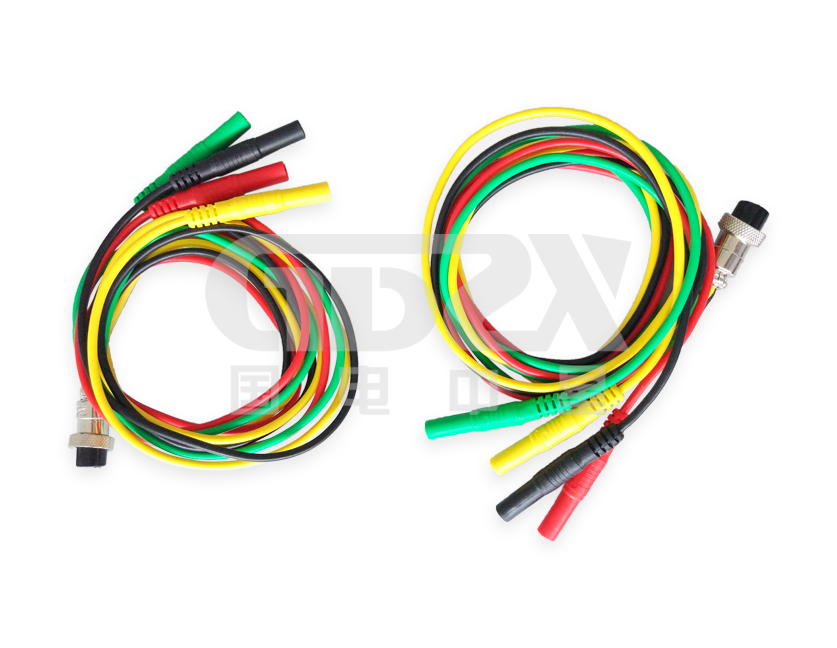

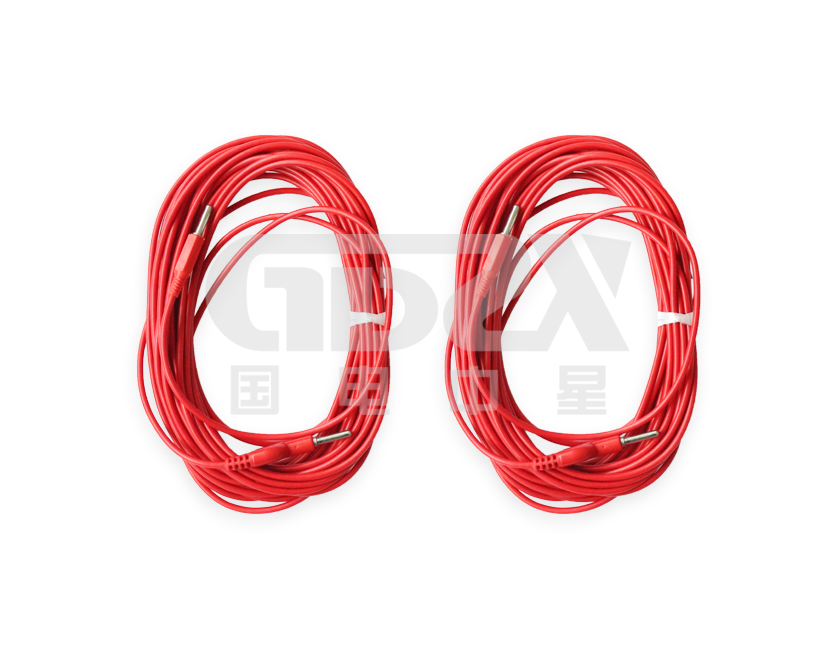

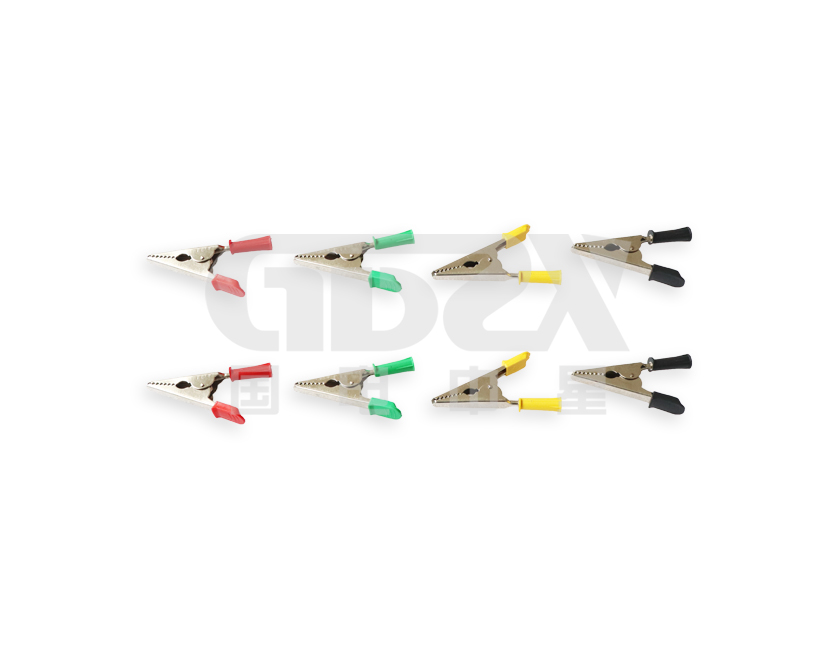

4. 配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头,安装极为方便,简捷。
5. 适用于国内外生产的SF6开关、GIS组合电器、真空开关、油开关。
6. 开关动作一次,得到所有数据及图形。
7. 主机可存储六千组现试验数据(可扩展存储卡),机内实时时钟,便于存档。
8. 配备U盘接口,可直接把数据保存到U盘,上传到计算机进行分析、保存。

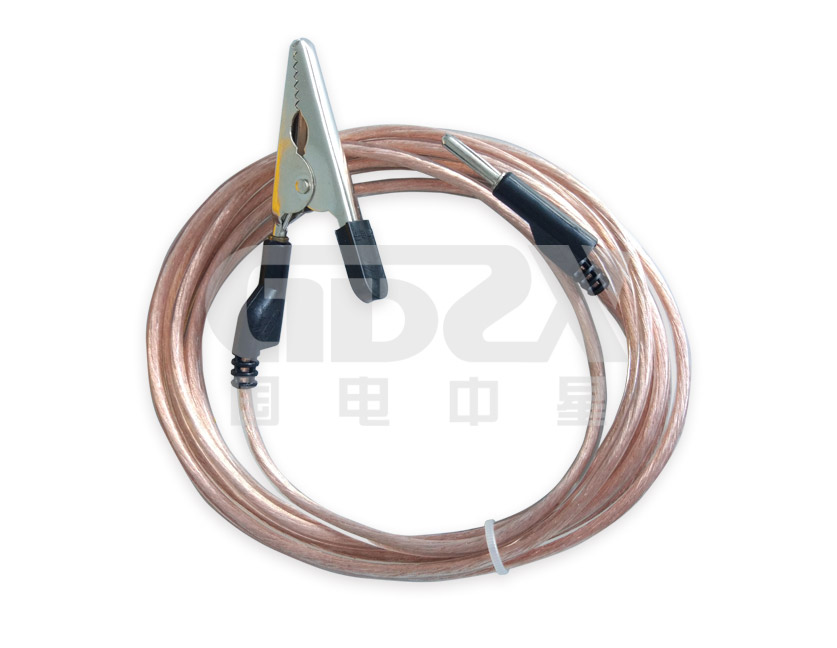

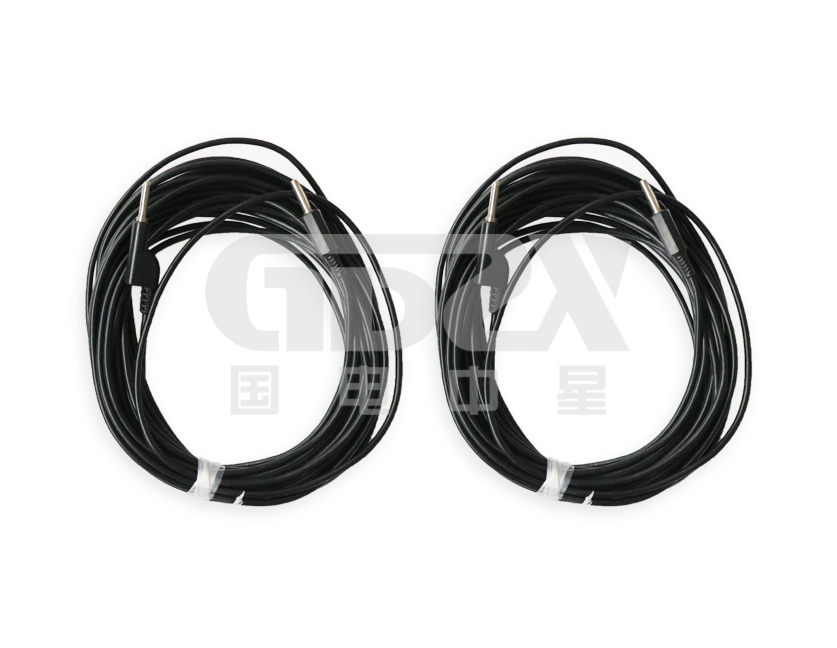

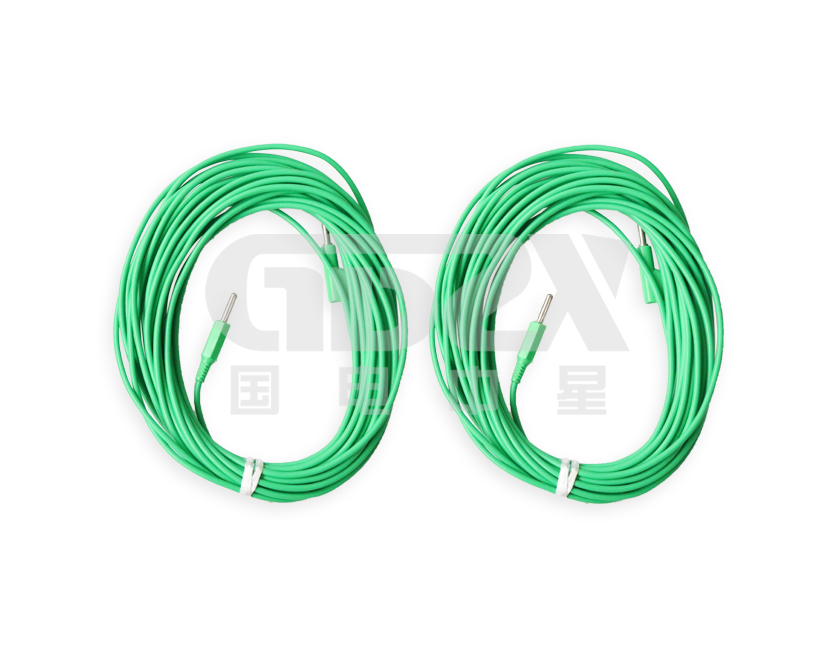

9. 同时可测12路金属触头断口、6路主断口和6路辅助断口。
10. 内含包络线,通过一台开关测试的数值,生成标准包络线,进行分析对比,还能进行开关震动频率分析。
11. 内部抗干扰电路可满足500kV变电站内可靠使用。
1. 时间测量:
12路 固有分闸(合闸)时间
分闸(合闸)相内不同期
分闸(合闸)相间不同期之差
合闸(分闸)弹跳时间(弹跳次数)
内触发测试范围:0.01ms~20s,分辨率:0.01ms,
外触发测试范围:0.01ms~200s,分辨率:0.1ms,
在1000ms以内准确率:0.05%±1个字
2. 速度测量:刚分(刚合)速度
指定时间段(行程段或角度段)平均速度
3. 测速范围:1mm传感器 0.01~25.00m/s,
0.1mm传感器 0.001~2.50m/s
360°角度传感器 1周波/0.25°
4. 行程测量:动触头行程(行程)
接触行程(开距)
超行程
过冲行程或反弹行程
5. 测量范围:直线传感器:50mm,测量范围:0-50mm,分辨率:0.1mm。
360线传感器:360°,测量范围:0-1000mm,分辨率:0.25°。
加速度传感器测量范围:0-300mm,分辨率:0.1mm。
6. 电流显示:电流30A,分辨率:0.01A。
7. 仪器电源:AC/DC 220V ± 10%;50Hz ± 2%
8. 直流电源输出:DC20~260V连续可调,DC110V≤30A(短时),DC220V≤ 20A(短时)。
9. 外触发触发电压:AC/DC10-300V,电流≤120A
10. 隔离开关测量范围:
1) 电压输出:DC20~260V(可调);
2) 电源输出时间:0.01-20秒(可设置);
3) 断口信号采集时间为200秒;
4) 可测断口合、分闸时间、三相不同期、弹跳时间及次数
11. 主机体积:360×260×170mm
12. 使用环境:-20℃~+50℃
13. 相对湿度:≤90%
选型指南:
型号名称 | 功能参数 |
ZXKC-VI | 常规型 配置:12路断口,7寸彩色高亮屏,内置电源20A,带储能功能 |
ZXKC-VI2 | 豪华型 配置:在ZXKC-VI基础上增加闭锁电源功能 |
ZXKC-VI3 | 豪华型 配置:在ZXKC-VI2基础上增加干接点(测永磁断路器、少油开关及没有二次控制回路图专用) |

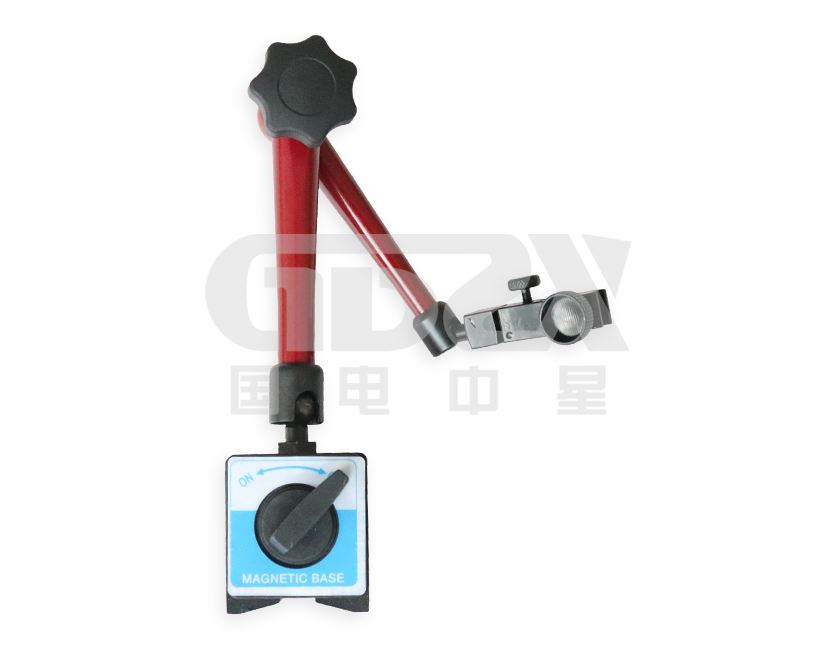

ZXKC-H | 常规型 配置:12路断口,触摸屏,8.4寸彩屏显示,U盘转存,PC分析软件,内置电源20A,360度传感器,直线传感器,万能传感器,磁性表座 |
ZXKC-HA3 | 豪华型 配置::在ZXKC-H基础上增加普通断路器、GIS断路器双端接地功能(3路) |
ZXKC-HA6 | 豪华型 配置::在ZXKC-H基础上增加普通断路器、GIS断路器双端接地功能(6路) |
ZXKC-HB3 | 豪华型 配置:12路断口,3路合闸电阻测试功能,触摸屏,8.4寸彩屏显示,U盘转存,PC分析软件,内置电源20A,360度传感器,直线传感器,万能传感器,磁性表座 |
ZXKC-HB6 | 豪华型 配置:12路断口,6路合闸电阻测试功能,触摸屏,8.4寸彩屏显示,U盘转存,PC分析软件,内置电源20A,360度传感器,直线传感器,万能传感器,磁性表座 |
ZXKC-HC3 | 豪华型 配置:12路断口,3路合闸电阻测试,3路石墨开关测试 |
ZXKC-HC6 | 豪华型 配置:12路断口,6路合闸电阻测试,6路石墨开关测试 |
ZXKC-HD3 | 豪华型 配置:12路断口,3路合闸电阻测试,3路双端接地开关 |
ZXKC-HD6 | 豪华型 配置:12路断口,6路合闸电阻测试,6路双端接地开关 |
ZXKC-HE3 | 豪华型 配置:12路断口,3路合闸电阻测试,3路石墨开关测试,200A动态电阻 |
ZXKC-HE6 | 豪华型 配置:12路断口,6路合闸电阻测试,6路石墨开关测试,200A动态电阻 |
ZXKC-HF3 | 豪华型 配置:12路断口,3路合闸电阻测试,200A动态电阻 |
ZXKC-HF6 | 豪华型 配置:12路断口,6路合闸电阻测试,200A动态电阻 |
ZXKC-HG3 | 豪华型 配置:12路断口,3路合闸电阻测试,3路石墨开关测试,3路双端接地开关 |
ZXKC-HG6 | 豪华型 配置:12路断口,6路合闸电阻测试,6路石墨开关测试,6路双端接地开关 |
注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027

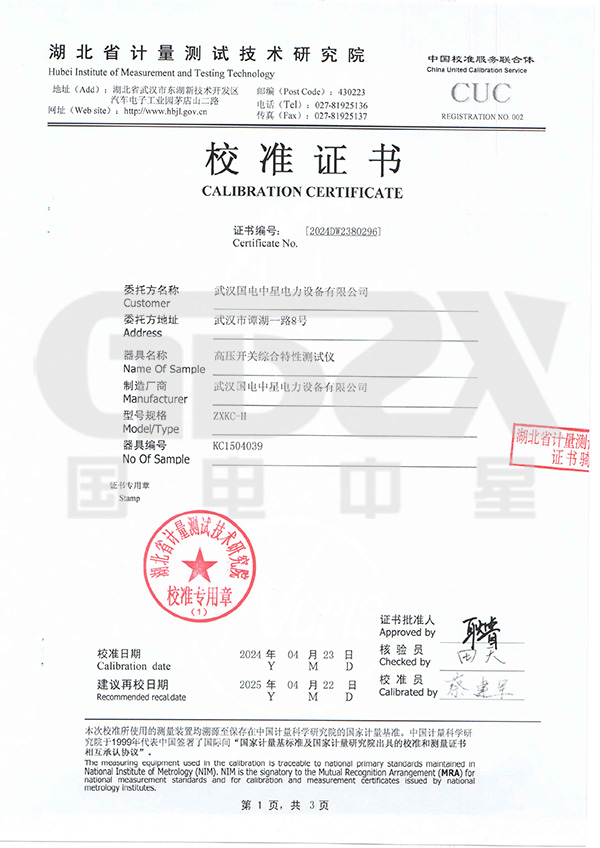

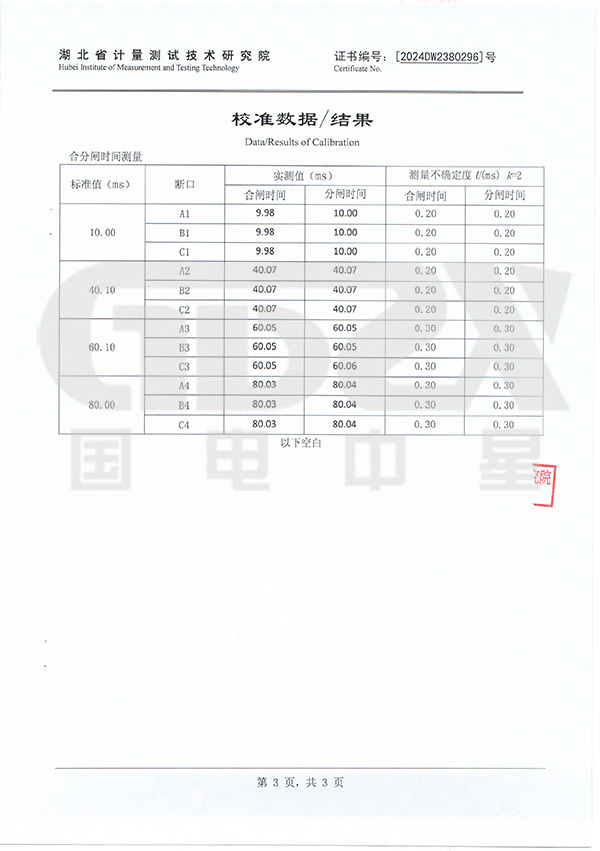

企业产品严格按照国际、国家标准及行业规程生产,通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测,全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
