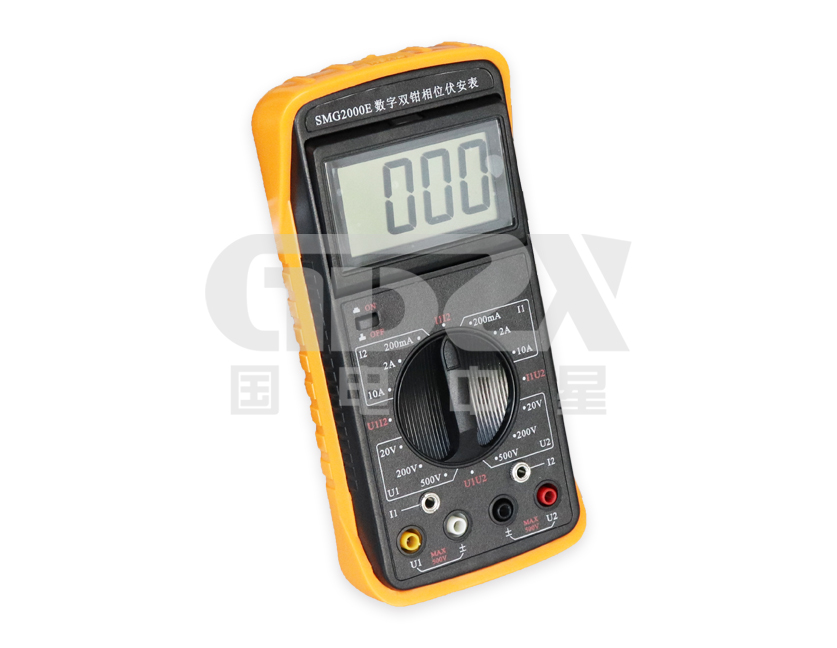

SMG2000E数字双钳相位伏安表

现场测量电压、电流的高精度测量仪器

参考标准:JJG440-2008

● 钳形电流互感器转换方式输入被测电流、保护功能。
● 高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°。
● 耐压功能、决缘功能。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

        SMG2000E数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏,屏幕角度可自由转换约70°,以获得最佳视觉效果。

产品别称
相位表、双钳相位表、双钳相位伏安表、钳形相位表、钳形相位伏安表、数字双钳相位表、数字式双钳相位表、低压伏安相位检测表、手持式数字双钳相位伏安表、双钳式数字相位表、双钳数字式相位表、双钳式伏安相位表、双钳伏安相位表、数显双钳相位表


性能特点
技术指标

1. 参比工作条件

(a)环境温度:(23±5)℃

(b)环境湿度:(45~75)% RH

(c)被测信号波形:正弦波、β=0.02

(d)被测信号频率:(50±0.2)Hz

(e)被测载流导线在钳口中的位置:任意

(f)测量相位时被测信号幅值范围:100~220V、0.5A~1.5A

(g)外参比频率电磁场干扰:应避免

2. 基本误差极限

1.1 交流电压(见表1)

表1:交流电压测量误差
量   限分 辨 率基本误差极限
20V0.01V±(0.5%读数+0.2%量程)
200V0.1V
500V1V

输入阻抗:各量限均为2MΩ相位测量时,电压端输入阻抗>500KΩ。
1.2 交流电流(见表2)

表2:交流电流测量误差
量   限分辨率基本误差极限
200mA0.1mA±(0.5%读数+0.2%量程)
2A1mA
10A10mA

1.3 相位
U-U、U-I、I-I(见表3)

表3:工频相位测量误差
范  围分辨率基本误差极限
0~360°±2°
