操作视频ZXDN-201单相标准电能表采用高速DSP技术、电压电流宽量程测量技术，温度自动平衡及AD自校准等技术，准确度0.02级和0.05级，宽温型自热变差为零，温度系数小于百万分之二。该仪器技术含量高，功能丰富，操作方便，主要用于单相电能表校验装置的主标准配置及作为标准电能表独立使用。
1、直接测量：电压、电流、有功功率、无功功率、功率因数、角度、频率、波形失真度、谐波含量及谐波幅值；
2、误差校验；
3、模式变换：测量模式（P/Q）、量程（手动/自动）、脉冲常数模式（:高频脉冲模式：额定量程33.3KHz ；低频脉冲模式：固定常数25000imp/kWh）；
4、上位机控制：通过串行口通讯实现以上功能外，还可测量信号波形、设定滤波方式（基波测量和全波测量）。
1、信号范围
1）电压：1 ~ 480V
2）电流：0.00025 ~ 120A
3）频率：40 ~ 70Hz (TTL)
4）相位：0.00～360.00度
5）输入脉冲：max.120kHz (TTL)
6）输出脉冲；33.3kHz (TTL) (额定量程时)
2、工作环境
1）温度：15 ~ 30℃（检定温度23±1℃），宽温型：10~43℃
2）湿度：45 ~ 80%R.H
3）辅助电源：220V±10% 50Hz±1%
3、准确度测量
1）电压测量：
| 测量范围（V） | 相对误差（%） |
| 30 ~ 480 | ±0.05(±0.02) |
| 5 ~ 30 | ±0.1(±0.05) |
| 1 ~ 5 | ±0.1 |
2）电流测量：
| 测量范围（A） | 相对误差（%） |
| 0.1 ~ 120 | ±0.05(±0.02) |
| 0.02 ~ 0.1 | ±0.1(±0.05) |
| 0.001 ~ 0.01 | ±0.1 |
3）有功功率测量：
| 测量范围（V） | 测量范围（A） | 相对误差（%） |
| 30－480 | 0.1 ~ 120 | ±0.05(±0.02) |
| 0.02 ~ 0.1 | ±0.1(±0.05) | |
| 0.001 ~ 0.01 | ±0.1 |
4）无功功率测量：
| 测量范围（V） | 测量范围（A） | 相对误差（%） |
| 30－480 | 0.1 ~ 120 | ±0.05(±0.02) |
| 0.02 ~ 0.1 | ±0.1(±0.05) | |
| 0.001 ~ 0.01 | ±0.2 |
5）频率测量：
| 测量范围（Hz） | 误差（Hz） |
| 40－70 | ±0.01 |
6）相位测量（特征点）
| 测量范围（度） | 误差（度） |
| 0.000－360.000 | ±0.01(±0.005) |
4、其他
1）温度系数：0.0015%/℃( 宽温型：0.0002%/℃ )
2）预热时间：45minutes( 宽温型：0 min )
3）功 耗：< 40W
4）外部尺寸：450×133×360mm
5）重 量：12kg
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027

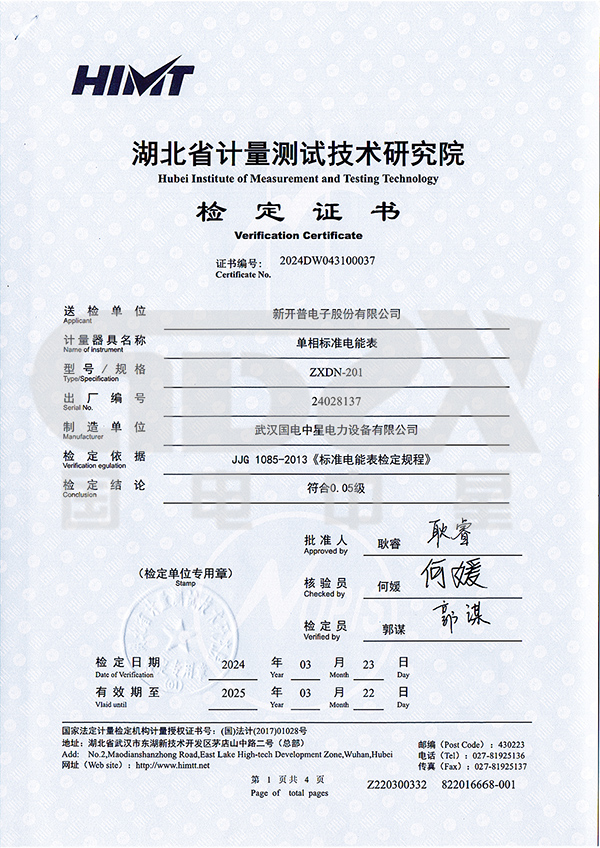

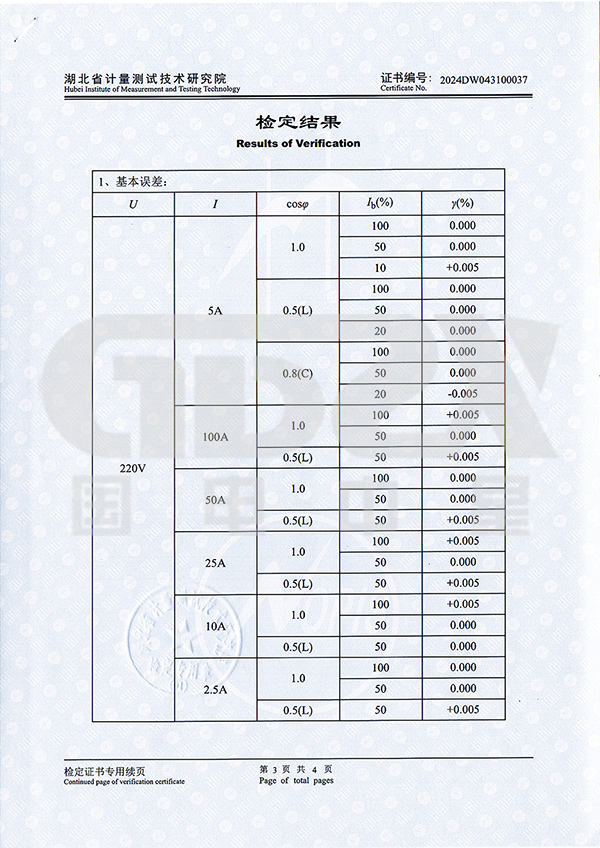

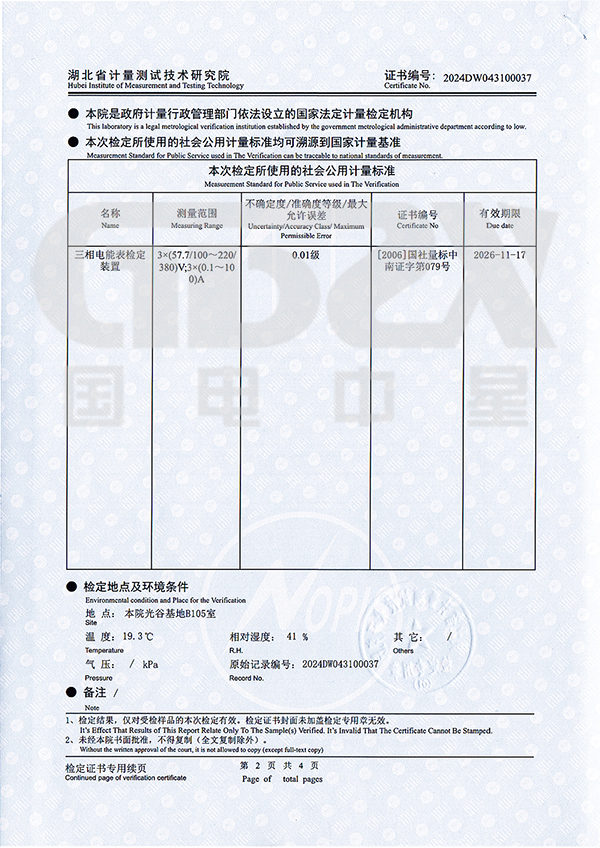

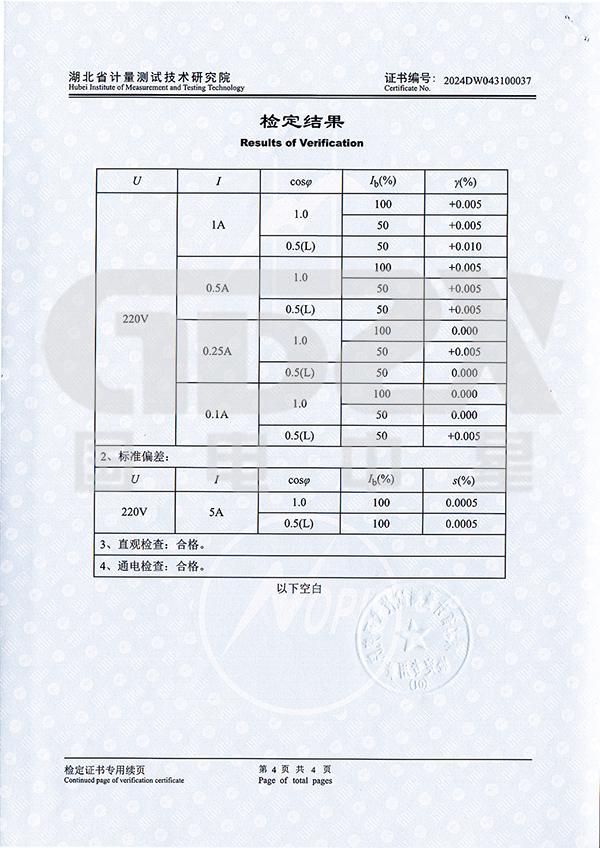

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人 民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
-
