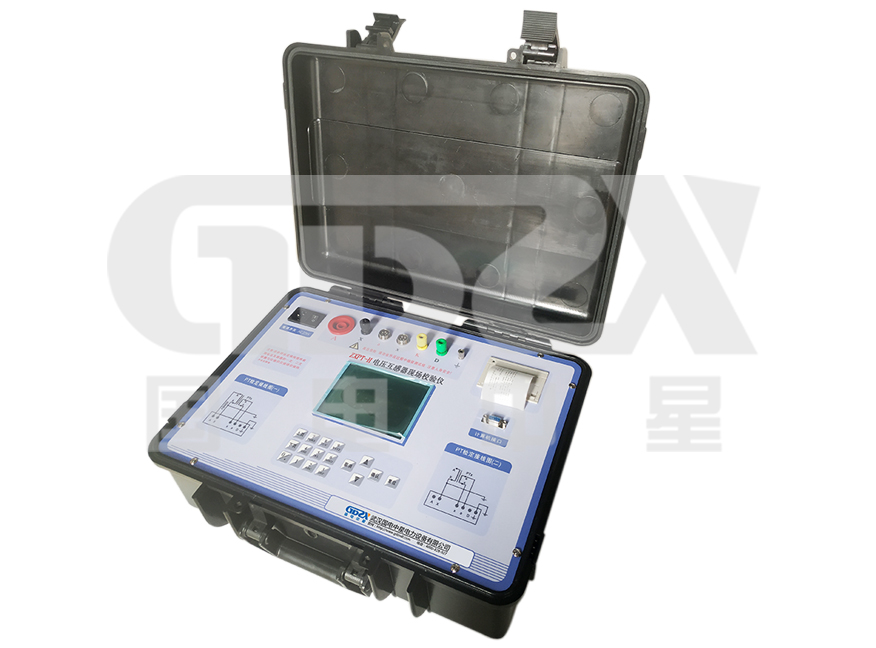

ZXPT-H电压互感器现场校验仪

实现单台仪器测量从6kV~220kV/ 3 的电磁式电压互感器的专业仪器

参考标准:JJG314-2010,JJG1021-2007

● ZXPT-H电压互感器现场校验仪测试速度快,单台电压互感器测量不超过1分钟。
● 本仪器带有微型打印机,可现场打印测试数据。
● 能存储1000组数据,可用RS-232接口与PC机通讯。

注: 关于产品购买、技术维护等服务,欢迎致电! 4000-828-027
0
产品简介

        ZXPT-H电压互感器现场校验仪是我公司为了降低在现场电磁式电压互感器检定工作量大的情况下而设计的现场测试仪器。仪器具有在低电压情况下校验出电压互感器在高电压工作情况下的实际误差。可以覆盖10kV/100V、10kV√3100V/√3、35kV/100V、35kV/√3/100V√3、110kV/√3/100V√3、变比电力电磁式电压互感器的测量。仪器在设计时引入了一些新的思想,采有了一些新的技术。例如:通有平台技术、电压仿真负荷、内部带有高准确度电压互感器和自升压电源等。使用户在使用该仪器时感到更加方便、快捷、高效。

产品别称
互感器测试仪、互感器现场测试仪、互感器现校仪、全自动互感器测试仪、全自动电压互感器测试仪、电压互感器测试仪、互感器现场测试仪、电压互感器现场校验仪、电磁式电压互感器校验仪

性能特点
技术指标

技术参数

参数详情

环境条件



5~40)°C

相对湿度

<80%(25°C)

海拨高度

<2500m

电源频率

50Hz  ±0.5Hz

内部标准电压互感器部分

变比范围

10kV/100V、10kV/√3/100V/√335kV/100V、35kV/√3/100V/√3110kV/√3/100V/√3

准确度等级

0.02%

工作电压

0V~2400V

输出容量

50VA

内部互感器校验仪部分



传统方式测量范围

同相分量 %):0.0001~3.0 分辨率:0.0001

正交分量 (分):0.001~99.9  分辨率:0.001

低校高方式测量范围

同相分量 %):0.0001~200.0 分辨率:0.0001

正交分量 (分):0.001~999.9  分辨率:0.001

导纳  ms):0.0001~59.9  分辨率:0.0001

c基本误差:



同相分量:   DX=±X×2%+Y×2%±2个字)

正交分量:   DY=±X×2%+Y×2%±5个字)

“X”、“Y”——仪器的显示值

“5个字”——仪器的量化误差

百分表:1级

工作范围

电压:(5%~149%)Un  (Un=100V,150V,100V/√3

工作负荷

电压:a对x<0.25VA   (100V)

极性指示

使用低校高方式第一步测量,工作电压2V以上,测试时将被试电压互感器a短接测试仪x,被试电压互感器x短接测试仪a,此时误差为200%,应有极性指示

内部电压负荷箱部分

容量范围

0.0VA~500VA

功率因数

0.1~1.0

准确度等级

3.0%

工作电压范围

0.5V~40.0V

耐压试验及说明

端子A、X和(接地)端子相通。

K、D、a及x端子均与(接地)端子不通。

仪器消耗功率

100VA

仪器输出功率

500VA

仪器综合误差

0.05%

被测电压互感器准确度等级范围

0.2、0.5、1

被测电压互感器类型

电磁式电压互感器

注:了解更多国电中星产品信息请进入 产品中心 。服务热线:400-0828-027
