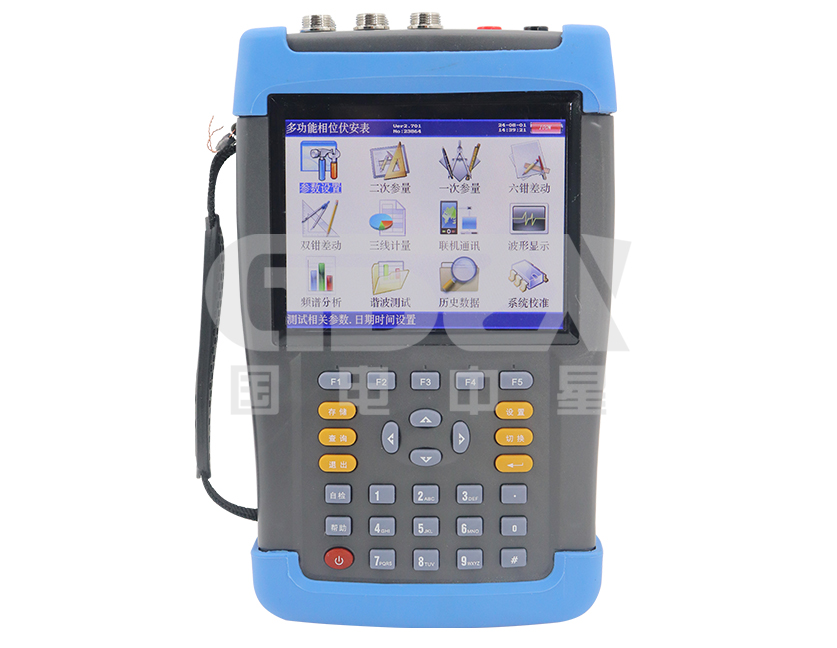

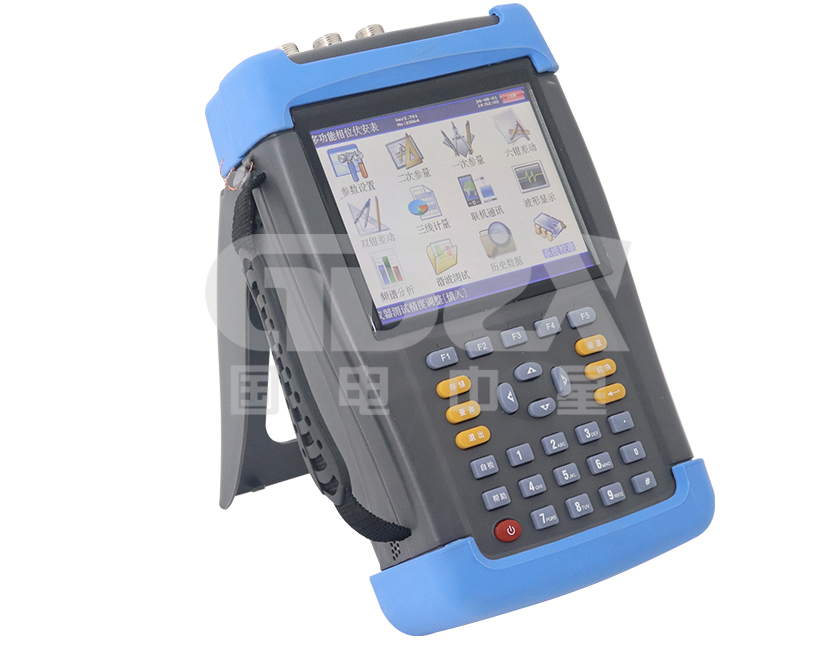

随着电力行业的发展和微机综合自动化产品的推广应用，保护回路和计量回路的接线正确与否直接影响到电力系统工作的稳定性和电费计量的准确性，而这两点正是电力系统非常重要的两个方面。由于保护装置和高压计量装置的接线比较多，容易造成错误接线，而又不易被察觉，（尤其是差动保护的复杂接线，有时高低侧同时引入，变压器联结方式有多种形式，又存在不同的联结组别，高低压侧CT也有多种不同的组合方式，极易接错，而在平时运行中又可能没有达到误动的条件而不易被发现，存在很大的隐患）。国电中星根据现场测试需要，适时开发出ZXSL-601多功能矢量分析仪。它集多功能于一身，既可做相位仪校验主变差动保护和母线差动的正确性，又可作为电参量测试仪测试电力系统必要的参数，还可用做三相三线电能计量接线检测仪器，同时可测量2～32次谐波含量。采用DSP交流采样，可同时测量3路电压和6路电流模拟量，仪器通道矢量同屏显示，人机对话界面友好，使用简便，大大方便了现场使用，是电力工作者的得力助手。

1、 输入特性

电压通道数量：3通道

电压测量范围：0~450V

电压显示位数：6位

电流通道数量：6通道

电流测量范围：0~6A

电流显示位数：6位

相位测量范围：－180°～＋180°

谐波分析次数：2～32次

2、 准确度

电压：±0.3%

电流、功率：±0.5%

相角：±3°

谐波电压含有率测量误差：≤0.3％

谐波电流含有率测量误差：≤0.5％

3、 工作温度：－15℃~ ＋40℃

4、 充电电源：交流160V~260V

5、 绝缘：(1)、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

         (2)、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验。

6、 体积：250mm×160mm×60mm

7、 重量：1.8Kg

注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
