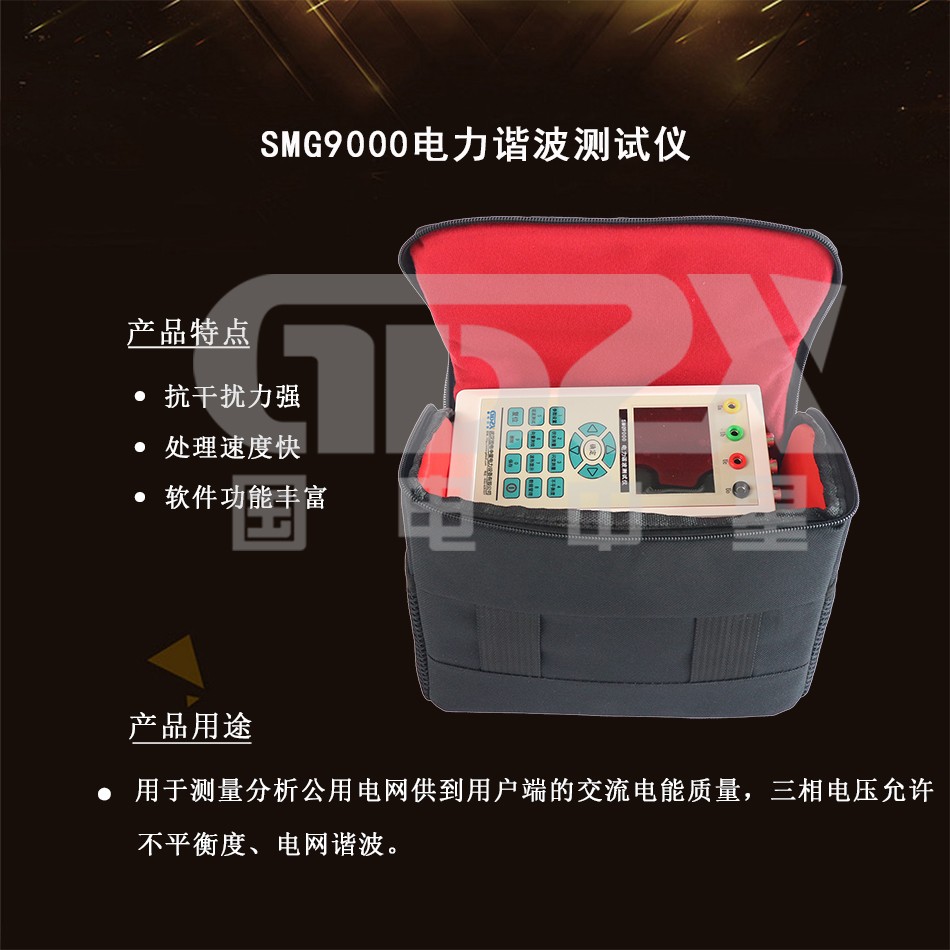

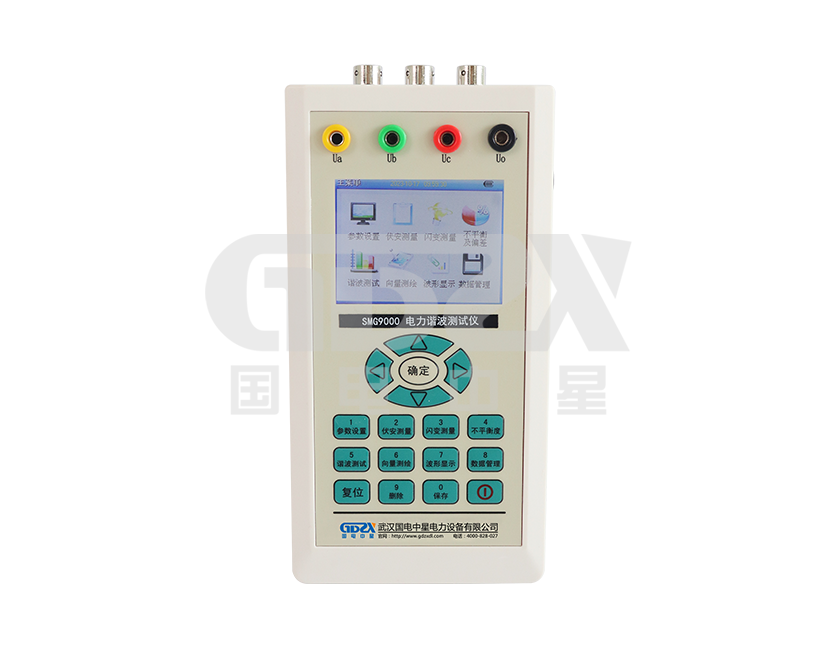

操作视频随着我国国民经济的蓬勃发展，电力负荷急剧加大，特别是冲击性和非线性负荷容量的不断增长，使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。我公司推出SMG9000电力谐波测试仪是一台高性能的多功能谐波分析仪。采用DSP+ARM+CPLD 内核，3.2”大屏幕液晶(320×240点阵)显示屏，使结构更紧凑，功能更强大，显示更方便。后台管理分析软件，功能丰富，操作方便。

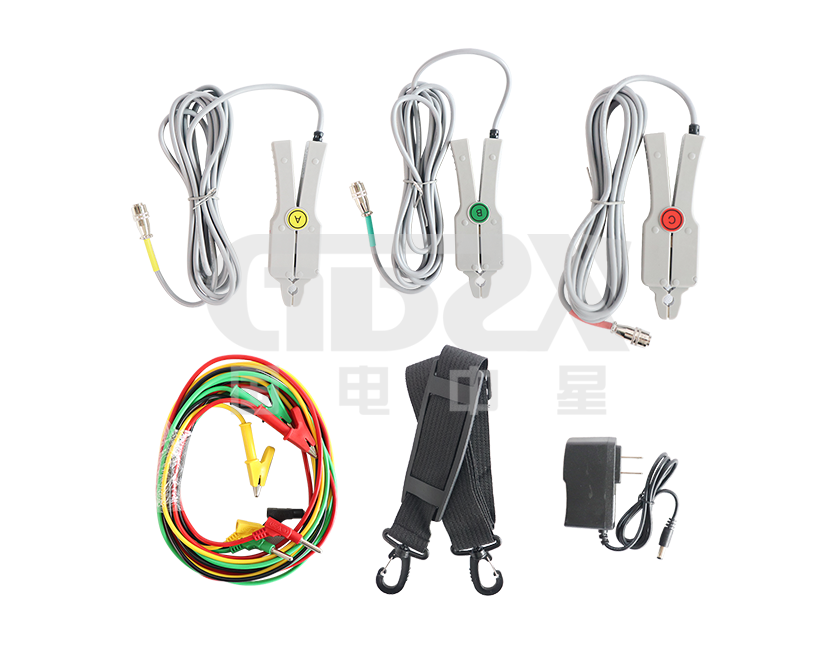

1. 安全可靠：电压输入采用高电压隔离模块(2000V、响应时间≤2μS)，电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统安全隔离。这样不仅使谐波测试仪在使用上安全、可靠和方便，而且大大提高了抗干扰能力。

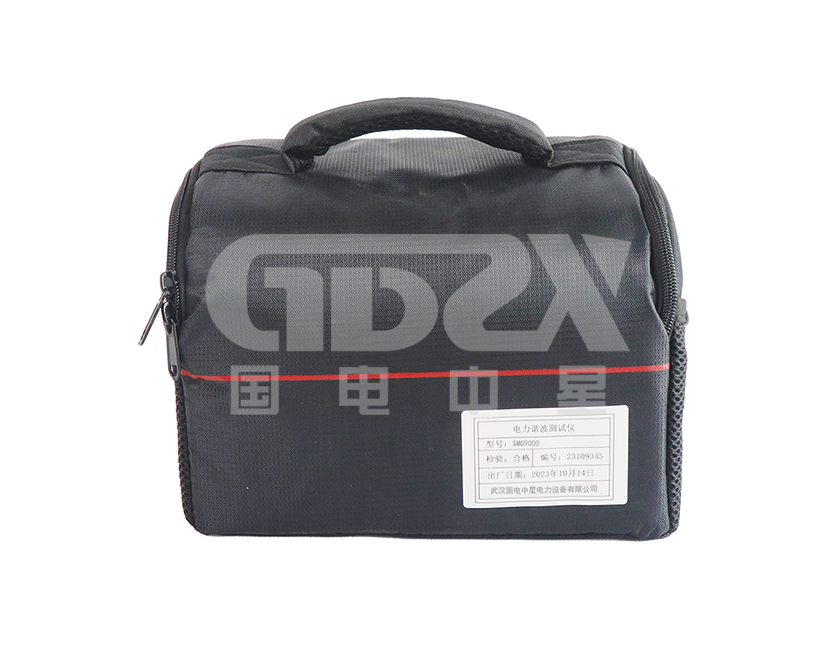

2. 使用方便：便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，无需外接电源。
3. 精度高：谐波符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。
4. 软件功能强：采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，使该仪器可适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。
5. 通讯接口：仪器提供USB接口，便于与笔记本电脑进行通讯传输数据。
6. 测试参数多：系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-52次谐波、真功率因数等全部电能质量五大国标规定的参数。
7. 大容量存储：仪器内置32MB内存，用户可以配置不同的保存时间步长，有5秒钟、15秒钟、30秒钟、1分钟、2分钟、5分钟、15分钟、30分钟等。
1. 频率测量
测量范围：45～55Hz，中心频率50Hz
测量条件：信号基波分量不小于80％F.S.
测量误差: ≤0.02Hz
2. 输入电压量程：10-450V
3. 输入电流量程：10A，其他量程可以根据用户要求选配
4. 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.
5. 基波电压和电流之间相位差的测量误差：≤0.5°
6. 谐波电压含有率测量误差：≤0.1％
7. 谐波电流含有率测量误差：≤0.2％
8. 三相电压不平衡度误差：≤0.2％
9. 电压偏差误差：≤0.2％
10. 电压变动误差：≤0.2％
11. 功率偏差：≤0.5％
12. 工作时间：内部电池可以连续工作5小时
13. 外形尺寸（mm）：300×225×135（长×宽×高）
14. 重量：0.5kg
注：了解更多国电中星产品信息请进入 产品中心 。服务热线：400-0828-027
-
