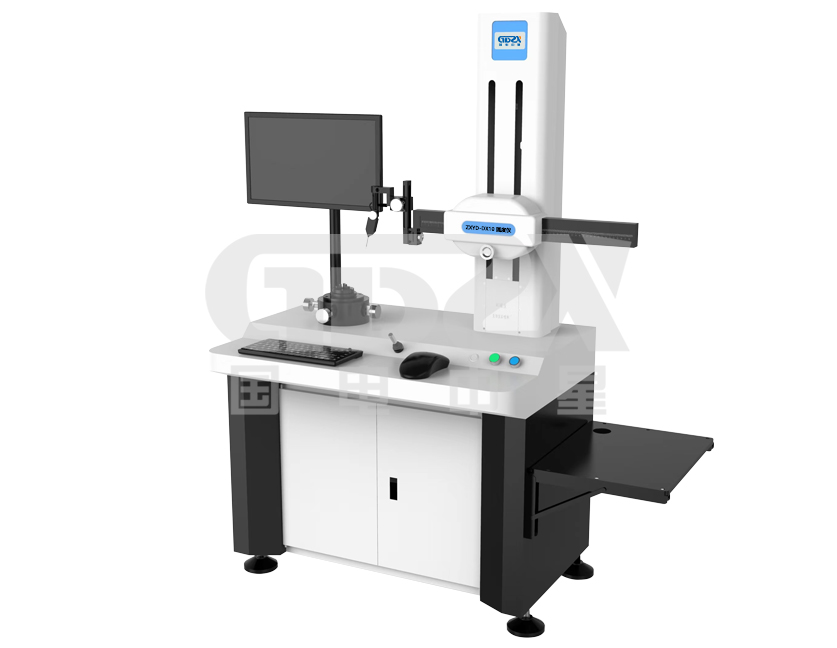

ZXYD-DX10圆度仪

参考标准：

●半径测量法，工件旋转式

●DTP系统测量软件

●数据采集、数据处理及打印输出

注：关于产品购买、技术维护等服务，欢迎致电! 4000-828-027

产品简介

ZXYD-DX10圆度仪采用半径测量法，工件旋转式。旋转轴系采用高精度气浮主轴作为测量基准；电器部分由高级计算机及进口精密圆光栅传感器、精密电感位移传感器组成；进口精密圆光栅传感器、精密电感位移传感器计量角度、径向位移量，保证测量工件的角位移、径向值的精确度；测量软件采用基于中文版Windows操作系统平台的DTP系统测量软件，完成数据采集、数据处理及打印输出等工作。

性能特点

1. 可测环形工件的圆度、同轴度、同心度、跳动量、垂直度、平行度、平面度、轴弯曲度、表面波纹度、频谱分析、波高分析等。

2. 圆度评定方式(4种)：最小区域法、最小二乘法、最小外接圆法、最大内切圆。

3. 圆度滤波档位：1-500、1-250、1-150、1-50、1-15、3-16、3-17、15-500、15-250。

4. 滤波形式：高斯（ISO标准）、2RC。

技术指标

测量范围	最大直径	Ф300mm
	最小内径	Ф5mm
	最大高度	400mm
主轴精度	径向误差	±(0.025+5H/10000)μm
主轴精度	轴向误差	±(0.025+6X/10000)μm
工作台	台面直径	φ150mm
	回转直径	φ300mm
	承载重量	25Kg
	调整范围	调偏心±2mm ; 调水平±1°
	旋转速度	0-12转/分
水平臂	水平移动距离	150mm
水平臂	移动速度	0.5-6mm/s 或手动
传感器	量程	500μm (半径差)
	分辨率	0.005μm
	测针形状	Φ2mm宝石球测头
	测力	1-12g
数据采集		进口光栅14400点/周
放大倍率		任意至最大20万倍

注：了解更多国电中星产品信息请进入产品中心。服务热线：400-0828-027
